Van bướm gang điện on/off EM-FLOW EMEB-OCW

Mô tả

Cập nhật lần cuối ngày 26/10/2026 lúc 01:49 chiều

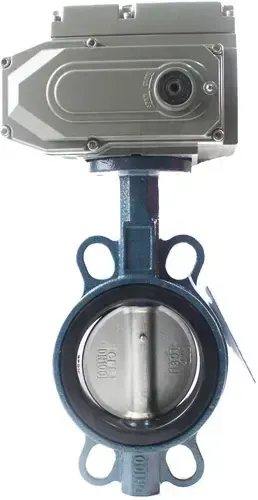

Van bướm gang điện on/off EM-FLOW EMEB-OCW là van bướm wafer thân gang, đĩa inox, gioăng EPDM, gắn bộ điện EME của EM-FLOW (Đài Loan) để đóng mở ON/OFF từ xa. Model thuộc dòng van bướm EM-FLOW điều khiển điện từ xa mà Van nước Việt Nam phân phối. Van dùng cho nước sạch, nước thải và hệ thống HVAC.

Thông số kỹ thuật Van bướm gang điện on/off EM-FLOW EMEB-OCW

Thông số	Giá trị
Thương hiệu / xuất xứ	EM-FLOW, Đài Loan
Kiểu lắp (thân van, theo nhà phân phối)	Wafer, kẹp giữa hai mặt bích
Vật liệu thân	Gang (mác gang xác nhận khi đặt hàng)
Đĩa	Inox (mác inox xác nhận khi đặt hàng)
Gioăng	EPDM
Nhiệt độ lưu chất (theo nhà phân phối)	−10…110 °C
Cấp áp	PN10/PN16 theo bảng chung của nhà phân phối, xác nhận khi đặt hàng
Bộ điện (theo catalogue hãng)	EME, ON/OFF, mặt bích lắp ISO 5211 / DIN 3337
Nguồn điện	AC220V 1 pha, AC380/440V 3 pha hoặc DC24V
Cấp bảo vệ / môi trường	IP67 (NEMA 4, 6); −25…60 °C

Thông số thân van (vật liệu, cấp áp, nhiệt độ lưu chất) lấy theo thông số của nhà phân phối. Thông số bộ điện EME lấy từ catalogue bộ điện EME của EM-FLOW (PDF) trên emflow.tw. Bảng dưới là một phần dải model EME; model cụ thể chọn theo mô-men van, xác nhận khi đặt hàng.

Model EME	Mô-men	Thời gian (90°)
EME-003	30 Nm	5–15 s
EME-005	50 Nm	30 s
EME-010	100 Nm	40 s
EME-020	200 Nm	50 s
EME-050	500 Nm	40 s

Vật liệu thân, đĩa và gioăng EPDM

Thân gang cứng vững và chi phí thấp hơn inox, nhưng gỉ khi tiếp xúc lâu với môi chất ăn mòn. Vì vậy van chỉ phù hợp nước sạch và nước thải thông thường.

EPDM là cao su không phân cực. Mạch polyme ít bị phá hủy bởi nước nóng và hơi nước, nên gioăng giữ được độ đàn hồi trong dải −10…110 °C theo bảng nhà phân phối. Cũng vì không phân cực, EPDM hấp thụ hydrocarbon như dầu khoáng và nhiên liệu, bị trương nở, mất kích thước và rách. Không dùng van này cho đường dầu, dầu bôi trơn hay nhiên liệu.

Giải mã mã model Van bướm gang điện on/off EM-FLOW EMEB-OCW và bộ điện EME

Theo cách đặt mã của nhà phân phối: EMEB là van bướm EM-FLOW gắn bộ điện. Chữ O là ON/OFF. Chữ C là thân gang. Chữ W là wafer. EMEB-OCW vì vậy là van bướm điện ON/OFF, thân gang, kiểu wafer.

Bộ điện EME có hai công tắc hành trình cắt động cơ ở hai đầu hành trình, cộng hai công tắc phụ (250 VAC 10 A) để báo vị trí về tủ điều khiển. Chặn hành trình cơ khí chỉnh được. Động cơ có bảo vệ quá nhiệt, ngắt ở 120±5 °C; bảo vệ quá mô-men là tùy chọn.

Bộ điện có tự khóa, giữ đĩa tại chỗ khi mất điện. Hãy phân biệt: giữ nguyên vị trí không có nghĩa là về vị trí an toàn. Bộ điện không có lò xo hồi như bộ khí nén SR, nên đường ống cần xả hay ngắt khi mất điện phải có phương án riêng.

IP67 là kín bụi hoàn toàn và chịu ngâm nước tạm thời, không phải ngâm liên tục. Nếu lắp ngoài trời hoặc nơi lạnh ẩm, nên chọn sưởi chống ngưng tụ 7–10 W (tùy chọn) để hơi nước không đọng trong vỏ.

Ứng dụng của Van bướm gang điện on/off EM-FLOW EMEB-OCW

Nên dùng:

• Cấp thoát nước sạch, trạm bơm, bể chứa cần đóng mở từ xa.
• Nước thải sau xử lý sơ bộ, không lẫn dầu.
• Hệ HVAC: nước lạnh, nước giải nhiệt.

Không nên dùng:

• Dầu khoáng, nhiên liệu, dung môi hữu cơ: EPDM trương nở.
• Axit, kiềm, nước biển hoặc nước nhiễm clorua: gang gỉ, đĩa inox có thể rỗ.
• Khu vực chống cháy nổ: catalogue EME không nêu chứng nhận chống cháy nổ.

Chọn điện áp và bộ điện EME

Chọn nguồn theo tủ điện hiện có: AC220V 1 pha cho cỡ nhỏ, AC380/440V 3 pha cho động cơ lớn, DC24V khi cần nguồn điện áp thấp. EME-003 có bản AC220V/DC24V. Điều khiển ON/OFF dùng hai chiều đóng/mở. Bản tỷ lệ nhận 4–20 mA hoặc 0–10 V; tín hiệu 4 mA là mức zero sống, nên mất tín hiệu 0 mA báo ngay đứt dây.

Phiên bản khác cùng dòng

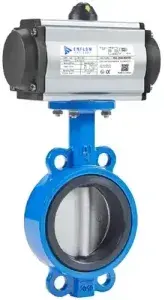

Nếu nhà máy đã có khí nén, cùng thân gang có bản EM-FLOW EMPB-OCW đóng mở nhanh hơn bộ điện.

So sánh với model tương đương

Model	Thân	Vận hành
EMEB-OCW	Gang, đĩa inox, EPDM	Bộ điện EME
EMPB-OCW	Gang, đĩa inox, EPDM	Bộ khí nén EMP

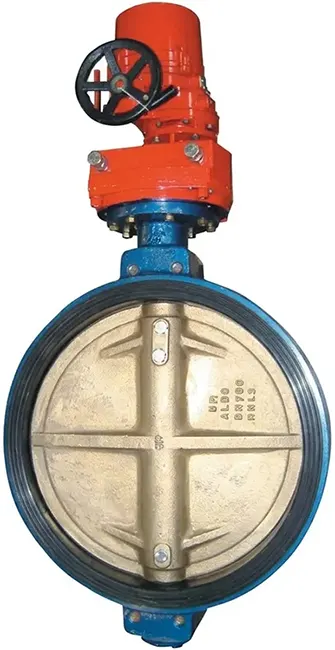

Trong bảng trên, Van bướm gang điện on/off EM-FLOW EMEB-OCW là bản thân gang vận hành điện. Cùng phân khúc còn có van bướm điện Samwoo CLWM (Hàn Quốc), thân wafer đồng tâm, vận hành điện.

Lắp đặt và bảo trì

• Súc rửa đường ống, loại bỏ xỉ hàn và cặn trước khi lắp để không làm xước gioăng EPDM.
• Đặt van giữa hai mặt bích cùng tiêu chuẩn, siết bu lông đối xứng theo thứ tự chéo để gioăng ép đều.
• Đấu cáp qua cửa 2 × M18×1,5, dùng gioăng cáp kín để giữ cấp IP67.
• Chạy thử không tải, kiểm tra công tắc hành trình dừng đúng hai đầu rồi mới đưa vào vận hành.

Câu hỏi thường gặp

Van bướm gang điện on/off EM-FLOW EMEB-OCW có tự đóng khi mất điện không?

Không. Bộ điện EME tự khóa và giữ đĩa ở vị trí hiện tại. Muốn tự về vị trí an toàn, dùng bộ khí nén lò xo hồi.

Có dùng được cho nước nóng không?

Gioăng EPDM bền với nước nóng trong dải −10…110 °C theo bảng nhà phân phối.

Van có điều tiết lưu lượng được không?

Bản EMEB-OCW chỉ ON/OFF. Muốn điều tiết cần bản tỷ lệ nhận 4–20 mA hoặc 0–10 V.

Mua Van bướm gang điện on/off EM-FLOW EMEB-OCW tại Van nước Việt Nam

Để báo giá, gửi DN, áp suất làm việc, lưu chất, nhiệt độ, tiêu chuẩn mặt bích, nguồn điện và số lượng. Cần model khác cỡ hoặc khác kiểu vận hành, tham khảo van bướm EM-FLOW nhập khẩu từ Đài Loan.
