Van bướm nhôm khí nén tác động đơn Tomoe 700Z-7G

Mô tả

Cập nhật lần cuối ngày 19/10/2026 lúc 11:26 sáng

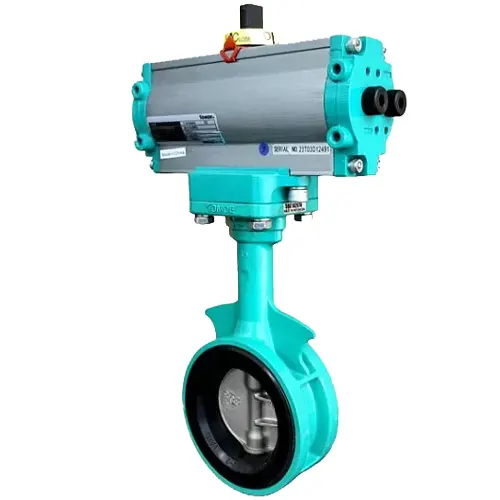

Van bướm nhôm khí nén tác động đơn Tomoe 700Z-7G là van bướm wafer thân nhôm đúc ADC12 gắn xi lanh khí nén tác động đơn: có khí thì van mở, mất khí hoặc mất tín hiệu điều khiển thì lò xo trong xi lanh tự đóng van. Trong nhóm van bướm khí nén Tomoe tác động đơn và kép, đây là model dùng khi vị trí an toàn của đường ống là đóng. Cấu hình này thuộc dòng 700Z, cỡ DN40–DN200.

Thông số kỹ thuật Van bướm nhôm khí nén tác động đơn Tomoe 700Z-7G

Số liệu lấy từ catalogue dòng 700Z của TOMOE; mô-men, lưu lượng khí cấp và thời gian đóng mở theo catalogue TOMOE, xác nhận khi đặt hàng.

Vật liệu và khả năng chịu môi chất

Gioăng EPDM có mạch chính no, không phân cực. Cấu trúc này bền với nhiệt, ozone, nước nóng và hơi nước. Với dầu khoáng hoặc dung môi hydrocarbon, EPDM hấp thụ môi chất, trương nở và mất độ kín. Đường ống có dầu thì chọn gioăng NBR tùy chọn (−10…+80 °C, liên tục 0…60 °C).

EPDM làm việc trong dải −20…+120 °C nhưng chỉ nên dùng liên tục ở 0…70 °C. Ở nhiệt độ cao kéo dài, cao su lão hóa nhiệt và biến dạng dư khi nén tăng dần, nên lực ép lên đĩa giảm và độ kín kém đi.

Thân ADC12 là hợp kim Al–Si–Cu nên nhẹ, đúc chính xác. Đồng trong hợp kim tạo cặp điện hóa với nền nhôm, nên thân không phù hợp nước biển hay nước nhiễm clorua nặng. Đĩa SCS14 (CF8M, tương đương inox 316) chống rỗ tốt hơn SCS13 (CF8, tương đương 304) vì có 2–3% molypden. Trục SUS420J2 là thép không gỉ martensit, cứng, chịu mòn ở ổ trục.

Giải mã ký hiệu 700Z-7G và nguyên lý lò xo hồi

Mã 7 chỉ xi lanh khí nén. Chữ G cho biết kiểu tác động đơn với khí vào mở; chữ F là bản đối xứng, khí vào đóng. Cỡ DN250–300 dùng mã 3U/3K.

Khí nén đẩy piston thắng lực lò xo và mở van. Khi ngắt khí, lò xo đưa piston về vị trí đóng mà không cần điện hay khí. Đổi lại, xi lanh phải đủ lớn để thắng cả mô-men van lẫn lực lò xo, nên xi lanh tác động đơn thường lớn hơn bản tác động kép cùng cỡ.

Van bướm nhôm khí nén tác động đơn Tomoe 700Z-7G thường đi với van điện từ 3/2: cấp khí vào xi lanh khi có điện, xả khí ra khí quyển khi mất điện. Mất điện hay mất khí đều đóng van.

Ứng dụng của Van bướm nhôm khí nén tác động đơn Tomoe 700Z-7G

Dùng khi sự cố phải khóa đường ống, ví dụ cấp nước làm mát hoặc nước cấp cho thiết bị cần ngắt khi mất nguồn.

• Nên dùng: nước sạch, nước làm mát, khí nén, môi chất không ăn mòn nhôm, nhiệt độ liên tục 0…70 °C với EPDM.
• Nên dùng: vị trí cần tự đóng khi mất khí hoặc mất điện.
• Không nên dùng: nước biển, nước nhiễm clorua cao với thân ADC12.
• Không nên dùng: điều tiết lưu lượng liên tục (chọn bản có positioner, mã 7E hoặc bản Control).
• Không nên dùng: vị trí cần giữ nguyên trạng thái khi mất khí (chọn tác động kép 7E).

Phiên bản khác cùng dòng

Ở vị trí ít thao tác, van bướm nhôm tay gạt Tomoe 700Z-1J có cấu tạo đơn giản hơn và không cần kéo đường khí. Nếu cần khí vào đóng, lò xo mở khi mất khí thì chọn 700Z-7F. Tác động kép 7E giữ vị trí cuối khi mất khí và dùng được với positioner.

So sánh với model tương đương

So với Van bướm nhôm khí nén tác động đơn Tomoe 700Z-7G, Kitz FA-10XJMEA cùng thân nhôm ADC12, đĩa SCS14A, gioăng EPDM, JIS 10K, 1,0 MPa, DN40–300, nhưng dùng xi lanh tác động kép nên không tự đóng khi mất khí. Nếu cần đối chiếu giá và thời gian giao hàng, van bướm khí nén Kitz FA-10XJMEA (Nhật Bản) có thông số tương đương: thân nhôm, vận hành khí nén.

Lắp đặt và bảo trì van tác động đơn

• Lắp van giữa hai mặt bích JIS 5K/10K, ASME 125/150, DIN PN10 hoặc BS4504 PN10; chiều dài lắp JIS B 2002 series 46.
• Siết bu lông đối xứng, đĩa hé mở để không chạm mặt bích khi đóng.
• Nối khí vào cổng cấp của xi lanh; kiểm tra van điện từ 3/2 xả được khí ra ngoài khi cắt điện.
• Thử cắt khí và cắt điện khi chưa có áp, xác nhận van đóng hoàn toàn.
• Định kỳ kiểm tra rò khí ở xi lanh và độ kín gioăng.

Câu hỏi thường gặp

700Z-7G và 700Z-7F khác nhau thế nào?

7G mở khi có khí, đóng bằng lò xo khi mất khí. 7F đóng khi có khí, mở bằng lò xo khi mất khí. Chọn theo vị trí an toàn của hệ thống.

Cỡ DN250 có dùng được 7G không?

Mã 7G/7F chỉ có DN40–200. Cỡ DN250–300 dùng mã 3U/3K.

Van bướm nhôm khí nén tác động đơn Tomoe 700Z-7G có điều tiết lưu lượng được không?

Bản này dùng đóng mở ON/OFF. Muốn điều tiết theo tín hiệu analog, chọn 700Z-7E kèm positioner, cấu hình xác nhận khi đặt hàng.

Mua Van bướm nhôm khí nén tác động đơn Tomoe 700Z-7G tại Van nước Việt Nam

Để báo giá, gửi cho Van nước Việt Nam: cỡ DN, áp suất, lưu chất, nhiệt độ, tiêu chuẩn mặt bích, số lượng. Xem toàn bộ van bướm Tomoe nhập khẩu từ Nhật Bản mà Van nước Việt Nam đang phân phối trước khi chốt cấu hình.
