Van bướm khí nén on/off Kitz FA-10XJMEA

Mô tả

Cập nhật lần cuối ngày 06/11/2026 lúc 11:33 sáng

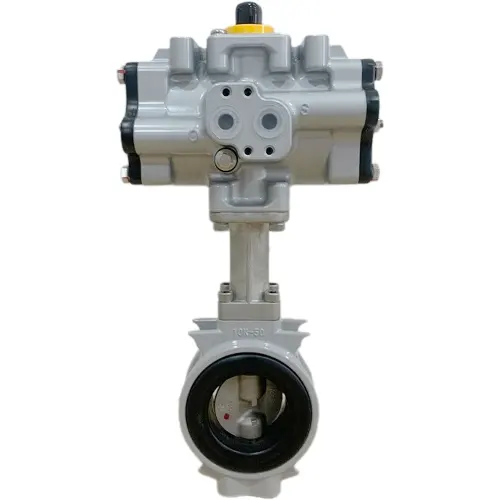

Van bướm khí nén on/off Kitz FA-10XJMEA là dòng van bướm đệm đàn hồi thân nhôm 10XJMEA được tích hợp bộ xi lanh khí nén Kitz FA tác động kép phục vụ cho cơ chế đóng mở tự động hai vị trí. Thuộc phân khúc van bướm điều khiển khí nén Kitz do Van nước Việt Nam phân phối, thiết bị sử dụng bộ truyền động khí nén dòng FA gồm các cỡ từ FA-1 đến FA-6, được lựa chọn tùy thuộc vào kích thước van và áp suất khí cấp thực tế.

Thông số kỹ thuật van bướm khí nén on/off Kitz FA-10XJMEA

Thông số	Giá trị
Model	FA-10XJMEA (thân 10XJMEA + xi lanh FA)
Kiểu tác động	FA = tác động kép (double acting); bản lò xo hồi là FAS
Cỡ xi lanh	FA-1 đến FA-6, chọn theo cỡ van
Dải cỡ thân dòng XJ	DN40–DN300
Cấp áp	JIS 10K (dòng XJ có cả JIS 5K), tối đa 1,0 MPa
Thân / cổ / trục	ADC12 / SCS13A / SUS410
Đĩa	SCS14A (inox 316 đúc) hoặc PPS bọc SCS13A
Gioăng	EPDM −20…+120°C, liên tục −20…+100°C (hoặc FKM)
Áp khí cấp	Thường 0,4–0,7 MPa, xác nhận theo catalogue KITZ
Mô-men, thời gian đóng mở	Theo catalogue KITZ, xác nhận khi đặt hàng

Thông số thân van theo catalogue dòng XJ của KITZ. Số liệu xi lanh ngoài bảng xác nhận khi đặt hàng.

Vật liệu và khả năng chịu môi chất

Thân ADC12 là hợp kim nhôm–Silic–đồng. Nhôm giúp thân nhẹ, giảm tải lên đường ống khi gắn thêm xi lanh. Nhưng đồng và Silic tạo cặp điện hóa trong nước dẫn điện, nên nước biển hoặc nước nhiễm Clorua nặng ăn mòn thân nhanh.

Đĩa SCS14A là inox 316 đúc, chứa khoảng 2–3% Molypden nên chống rỗ khi có Clorua tốt hơn inox 304. Đĩa PPS bọc SCS13A là lõi inox phủ nhựa trơ, dùng khi cần tránh tiếp xúc kim loại với môi chất. Gioăng EPDM không phân cực nên bền với nước nóng, hơi và kiềm loãng, nhưng hấp thụ dầu khoáng và trương nở; môi chất có dầu cần hỏi gioăng FKM.

Giải mã Van bướm khí nén on/off Kitz FA-10XJMEA và cách chọn FA hay FAS

Trong mã FA-10XJMEA:

• “FA” là xi lanh tác động kép

• “10” là JIS 10K (cấp áp danh định 10 kgf/cm², trần 1,0 MPa ở dòng này)

• “XJ” là thân nhôm

• “M” là đĩa SCS14A

• “E” là gioăng EPDM.

Tác động kép nghĩa là khí cấp vào để mở và cấp vào phía đối diện để đóng. Cả hai chiều đều có lực chủ động, nên cỡ xi lanh nhỏ hơn bản có lò xo và đóng mở dứt khoát. Khi mất khí, xi lanh không có lực hồi nên van đứng nguyên vị trí cuối.

Bản FAS là tác động đơn: khí chỉ cấp một chiều, lò xo kéo về chiều còn lại. Mất khí, van tự về vị trí an toàn (mở hoặc đóng, chọn khi đặt hàng). Chọn FAS khi quy trình bắt buộc có vị trí an toàn, như cắt cấp nước khi sự cố. Chọn FA khi chấp nhận giữ vị trí hoặc đã có nguồn khí dự phòng.

Ứng dụng Van bướm khí nén on/off Kitz FA-10XJMEA

• Nên dùng:
  • Hệ thống cấp nước nhà máy, nước làm mát, xử lý nước, điều khiển từ PLC qua van điện từ.
  • Các vị trí cần đóng mở nhanh, thao tác nhiều lần mỗi ngày.
• Không nên dùng:
  • Những nơi không có hệ khí nén ổn định.
  • Môi trường nước biển và môi chất có dầu khoáng nếu giữ thân nhôm và gioăng EPDM.
  • Nhiệm vụ điều tiết lưu lượng vì đây là bản on/off; nếu muốn tiết lưu cần thêm bộ định vị và tín hiệu 4–20 mA.

Khí cấp cho xi lanh cần khô và được lọc để tránh nước và bụi làm mòn phớt, gỉ piston. Áp khí thường dùng khoảng 0,4–0,7 MPa, xác nhận theo catalogue cho từng cỡ xi lanh.

Phiên bản khác cùng dòng

Ở công trình không có máy nén khí, thay bằng van bướm Kitz EXS200-10XJMEA bộ điện EXS tự khóa. Cùng thân 10XJMEA còn có bản tay gạt và tay quay.

So sánh với model tương đương

Model	Vận hành	Điểm mạnh	Giới hạn
FA-10XJMEA	Khí nén tác động kép	Đóng mở nhanh, thao tác nhiều	Cần khí khô và van điện từ 5/2
EXS200-10XJMEA	Điện ON/OFF tự khóa	Không cần khí nén	Đóng mở chậm, cần nguồn điện
G-10XJMEA	Tay quay	Không cần năng lượng	Thao tác thủ công
FA-10DJUE	Khí nén, thân gang	Thân chịu lực lớn hơn	Nặng hơn thân nhôm

Về hãng khác, model cùng phân khúc để so sánh là Tomoe 700Z-7E: thân nhôm, vận hành khí nén, xuất xứ Nhật Bản.

Lắp đặt và bảo trì van khí nén

• Dùng van điện từ 5/2 cho xi lanh tác động kép; chọn cổng và ren khớp xi lanh.
• Xả sạch bụi và cặn trong đường khí trước khi nối vào xi lanh.
• Lắp van với đĩa mở nhẹ, siết bu lông bích chéo đối xứng, ống đồng tâm.
• Chạy thử bằng khí: kiểm tra đĩa mở hết, đóng hết, có công tắc hành trình nếu cần phản hồi.
• Định kỳ xả nước đọng bộ lọc khí và kiểm tra rò rỉ ở phớt, đầu nối.

Câu hỏi thường gặp

Khi mất nguồn khí nén, van bướm khí nén on/off Kitz FA-10XJMEA sẽ dừng ở vị trí nào?

Bản FA tác động kép không tích hợp lò xo hồi nên van sẽ giữ nguyên vị trí hiện tại lúc mất khí. Nếu cần tự về vị trí an toàn khi mất khí thì chọn bản FAS.

Van bướm khí nén on/off Kitz FA-10XJMEA dùng van điện từ loại nào?

Loại 5/2 cho xi lanh tác động kép (bao gồm: một cổng cấp khí, hai cổng ra xi lanh và hai cổng xả). Điện áp cuộn hút chọn theo hệ điều khiển.

Áp khí bao nhiêu thì đủ?

Thường 0,4–0,7 MPa. Giá trị cụ thể phụ thuộc vào cỡ xi lanh cùng mức chênh áp thực tế trên đường ống, ghi theo catalogue Kitz, xác nhận khi đặt hàng.

Mua van bướm khí nén on/off Kitz FA-10XJMEA tại Van nước Việt Nam

Để nhận báo giá chi tiết và chính xác, quý khách vui lòng cung cấp cho Van nước Việt Nam các thông số kỹ thuật gồm: kích cỡ DN, áp suất làm việc, loại lưu chất, nhiệt độ, tiêu chuẩn mặt bích, áp khí cấp, loại tác động (FA hay FAS) và số lượng. Nếu khách hàng cần tìm kiếm thêm các model khác cỡ hoặc khác kiểu vận hành, quý khách có thể tham khảo thêm tại danh mục van bướm Kitz.
