Van bướm điều khiển khí nén tai bích

890.000

(1 đánh giá của khách hàng)
Tình trạng:
Bảo hành:
GTIN: 8931542927789 Mã: 92778 Danh mục: ,

Cập nhật lần cuối ngày 03/03/2023 lúc 04:07 chiều

Giới thiệu sản phẩm van bướm điều khiển khí nén tại bích

Van bướm điều khiển khí nén điều khiển khí nén lắp tai bích, hay còn được gọi với cái tên van bướm điều khiển khí nén kiểu lug, là dòng van bướm khí nén, được thiết kế các tai (vấu) liên kết có ren ở xung quanh thân van, những vấu này kết hợp với các bu lông có vai trò cố định thiết bị với mặt bích của hệ thống làm việc.

Với điểm đặc biệt trong thiết kế, van bướm điều khiển khí nén tai bích thích hợp để lắp đặt ở những vị trí kết thúc đường ống hoặc các hệ thống phễu rót công nghiệp, trong một số trường hợp thiết bị cũng có thể được sử dụng ở những vị trí nối giữa hai đoạn đường ống.

Van được điều khiển bằng khí nén thông bộ truyền động khí nén, điều này cho phép người dùng có thể điều khiển van từ xa, nhưng đổi lại hạn chế của thiết này chính là yêu cầu hệ thống cung cấp khí nén có áp suất phù hợp khoảng 3 bar đến 8 bar, mới có thể điều khiển hoạt động của van.

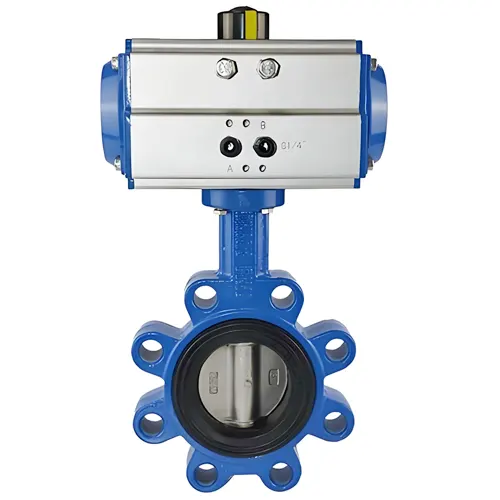

Van bướm điều khiển khí nén tai bích
Van bướm điều khiển khí nén tai bích

Xem thêm:

-10%
1.350.000
-24%
750.000

Cấu tạo của van bướm điều khiển khí nén tai bích

Như bạn đã biết các thiết bị van điều khiển nói chung, đều có cấu tạo cơ bản gồm hai bộ phận chính đó là, bộ phận điều khiển và bộ phận thân van.

Bộ phận điều khiển sử dụng khí nén

Thiết bị van bướm điều khiển khí nén tai bích, sử dụng loại bộ truyền động khí nén chuyển động quay 90 độ.

Đây là kiểu bộ truyền động được sử dụng khá nhiều tại Việt Nam, dùng để lắp đặt trên các thiết bị van bi điều khiển khí nén hoặc van bướm, khi hoàn thành quá trình lắp đặt trục van và trục bộ truyền động được liên kết với nhau, cho phép chuyển động quay của thiết bị này được truyền xuống thân van, từ đó thay đổi trạng thái đóng mở và điều tiết của van.

Có hai loại bộ truyền động khác nhau được sử dụng trên các thiết bị van bướm điều khiển khí nén lắp bích đó là, loại bộ truyền động khí nén tác động đơn và bộ truyền động khí nén tác động kép.

Nhôm hoặc hợp kim nhôm là loại vật liệu được sử dụng phổ biến để chế tạo các thiết bị bộ truyền động, ngoài ra đối với một số thiết bị có yêu cầu đặc biệt hơn, bộ phận này sẽ được chế tạo từ inox.

Bộ phận điều khiển sử dụng khí nén
Bộ phận điều khiển sử dụng khí nén

Bộ phận thân van bướm

Thân của van bướm điều khiển khí nén tai bích, có cấu tạo cơ bản giống với các thiết bị van bướm thông thường, gồm các chi tiết và bộ phận như: Khung thân van, gioăng làm kín, cánh van, trục van,…

Điểm khác biệt lớn nhất về cấu tạo của các thiết bị van bướm điều khiển khí nén tai bích, là bộ phận khung thân van được thiết kế các vấu xung quanh, mỗi vấu đều được thiết kế ren để bắt bu lông nhằm liên kết với hệ thống đường ống.

Thân van bướm điều khiển khí nén kiểu lug
Thân van bướm điều khiển khí nén kiểu lug

Ứng dụng của van bướm điều khiển khí nén tai bích

Là một thiết bị có chức năng điều tiết và đóng mở dòng chảy của chất lỏng, van bướm điều khiển khí nén tai bích, có chức năng điều tiết và kiểm soát dòng chảy của chất lỏng được điều khiển bằng khí nén.

Với ưu điểm độ bền cao, chủng loại đa dạng và dải kích thước rộng, thiết bị này có thể được ứng dụng trong nhiều hệ thống làm việc khác nhau, có thể kể đến như:

  • Các hệ thống đường ống dẫn dầu, các đường ống phục vụ công việc khai thác và lọc hóa dầu.
  • Van được sử dụng trong các hệ thống sản xuất của các nhà máy như: Nhà máy sản xuất giấy, nhà máy sản xuất hóa chất, nhà máy sản xuất phân bón, xi măng,…
  • Van được sử dụng trên các phương tiện giao thông đường thủy như tàu thuyền.
  • Ứng dụng trong các hệ thống xử lý nước thải, hệ thống cung cấp nước, hệ thống tưới tự động,…
  • Ứng dụng trong các hệ thống đường ống khí nén, đường ống dẫn khí gas, và một số loại khí phục vụ trong công nghiệp.
Ứng dụng của van bướm điều khiển khí nén tai bích
Ứng dụng của van bướm điều khiển khí nén tai bích

Tư vấn mua hàng

Sản phẩm van bướm điều khiển khí nén tai bích, hiện tại đang được phân phối chính hãng tại Công Ty Cổ Phần Kỹ Thuật Và Thiết Bị Công Nghiệp VIVA.

Sản phẩm được chúng tôi nhập khẩu trực tiếp từ nhà sản xuất, đảm bảo chất lượng đồng nhất tỉ lệ sản phẩm lỗi được loại bỏ, tại Viva luôn có sẵn các thiết bị van bướm điều khiển khí nén, nhằm cung cấp sản phẩm đến khách hàng trong thời gian sớm nhất.

Van có đầy đủ các kích thước từ DN50 đến DN1000, được thiết kế theo tiêu chuẩn, đảm bảo lắp đặt vừa với các hệ thống đường ống.

Nếu có điều kiện rất mong quý khách hàng có thể trực tiếp, qua kho van của chúng tôi để trực tiếp trao đổi và lựa chọn sản phẩm, đối với những khách hàng ở xa có thể đặt hàng trực tuyến, trước khi nhận hàng quý khách được kiểm tra sản phẩm, nếu có khác biệt với những gì đã cam kết trước đó có thể từ chối nhận hàng.

Khi chọn Viva làm đơn vị cung cấp các thiết bị van bướm điều khiển khí nén tai bích, chúng tôi sẽ hỗ trợ bảo hành sản phẩm lên đến 18 tháng.

Để biết thêm thông tin chi tiết về sản phẩm, vui lòng liên hệ trực tiếp với chúng tôi.

Hình ảnh về sản phẩm van bướm điều khiển khí nén tai bích
Hình ảnh về sản phẩm van bướm điều khiển khí nén tai bích

Xem thêm sản phẩm Van bướm điều khiển khí nén lắp bích

Thương hiệu

Flowx

Xuất xứ

1 đánh giá cho Van bướm điều khiển khí nén tai bích

  1. Avatar of Kiệt

    Kiệt (xác minh chủ tài khoản)

    Van hoạt động tốt, giá hợp lý.

    • Avatar of Kien Nguyen

      Kien Nguyen

      Em cảm ơn! lần sau anh cần loại van nào cứ liên hệ bên em để được tư vấn.

Thêm đánh giá

THÔNG SỐ KỸ THUẬT
  • Dòng sản phẩm: Van bướm điều khiển khí nén
  • Kích cỡ: DN50 – DN700
  • Kiểu lắp đặt: Lắp tai bích (Lug)
  • Vật liệu chế tạo thân van: Gang, Thép, Inox,…
  • Vật liệu chế tạo đĩa van: Thép không gỉ, nhựa
  • Gioăng làm kín: cao su EPDM,Teflon,…
  • Đầu khí nén: Hợp kim nhôm, nhôm, inox,…
  • Kiểu tác động: Tác động đơn hoặc tác động kép
  • Chế độ làm việc: On/off hoặc tuyến tính
  • Áp lực làm việc: PN10, PN16, PN25,…
  • Nhiệt độ: -20 độ C đến 200 độ C
  • Lưu chất công tác: Khí, dầu, nước,…
  • Thương hiệu: Flowx, Haitima, Hpcontrol
  • Xuất xứ: Đài Loan, Trung Quốc, Châu Âu…
  • Thời hạn bảo hành sản phẩm: 18 tháng.
