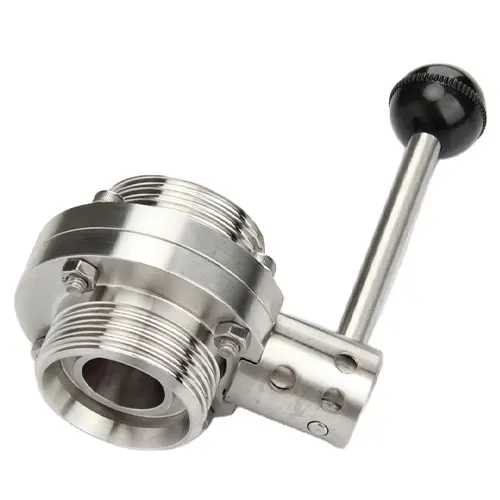

Van bướm vi sinh nối ren D21F-10P/R

Cập nhật lần cuối ngày 15/01/2024 lúc 08:05 sáng

Van bướm vi sinh nối ren D21F-10P/R là một trong các thiết bị được sử dụng rỗng rãi tại các ứng dụng liên quan đến thực phẩm, dược phẩm, hóa chất… là thiết bị điều khiển không thể thiếu trong các hệ thống ống. Cấu trúc là một van bướm được cấu tạo từ vật liệu inox vi sinh, cơ chế điều khiển xoay 90 độ, điều khiển bằng tay dựa vào cơ chế tay rút hoặc tay kẹp, được lắp đặt lên hệ thống thông qua kết nối ren.

Với sản phẩm này, chúng đảm bảo khả năng chống bám bẩn tuyệt vời, ngăn chặn vi khuẩn tích tụ, khả năng làm sạch rất tốt, cùng khả năng chống ăn mòn, chống rỉ sét, kháng hóa chất. Nhờ những lợi thế này, có thể thấy, đây là sản phẩm rất đáng dùng cho hệ thống của bạn.

Thông số kỹ thuật van bướm vi sinh nối ren D21F-10P/R

• Tên sản phẩm: Van bướm vi sinh nối ren D21F-10P/R
• Model: D21F-10P, D21F-10R.
• Vật liệu cấu tạo: Inox 304, inox 316.
• Kích thước kết nối: DN15, DN100
• Tiêu chuẩn: SMS, DIN, 3A…
• Nhiệt độ làm việc: PN10 (<1.0Mpa).
• Áp suất làm việc:-20 – 120 độ C.
• Vật liệu gioăng: NPR, EPDM, PTFE…
• Ứng dụng: Nước sạch, nước tinh khiết, sữa, bia, rượu, hóa chất…

Catalog van bướm vi sinh nối ren D21F-10P/R

Đặc điểm nổi bật van bướm vi sinh nối ren D21F-10P/R

• Toàn thân inox chống gỉ, vật liệu chất lượng: Cấu trúc van bởi vật liệu inox không gỉ với 2 mã thép thông dụng là SUS 304, SUS 316. Vì vậy, đặc trưng về khả năng chống gỉ sét, chống ăn mòn của sản phẩm này rất tốt. Mang lại độ bền bỉ, độ tin cậy tuyệt đối cho van, đảm bảo tuổi thọ lâu dài.
• Sáng bóng, nhẵn mịn: Một đặc trưng nổi bật khác không thể không nhắc khi nhắc đến dòng sản phẩm van bướm vi sinh nối ren D21F-10P/R là độ hoàn thiện bề mặt của sản phẩm này rất cao. Bề mặt trong van và ngoài van được mài mịn và đánh bóng với độ nhám nhỏ. Vì vậy, sản phẩm này có độ sáng bóng và nhẵn mịn cao, đây cũng là một trong những đặc điểm nhận dạng của các sản phẩm vi sinh.
• Cấu trúc cho phép kháng hóa chất rất tốt: Cấu trúc gioăng và thân từ các vật liệu kháng hóa chất nên cho phép van tương thích với các loại lưu chất có đặc tính ăn mòn như hóa chất, bazo, kiềm hay muối.
• Kết nối ren ngoài tiêu chuẩn: Kết nối đặc trưng của sản phẩm này là kết nối ren ngoài. Vì vậy, sản phẩm này mang lại ưu điểm là kết nối tiện lợi, dễ dàng lắp đặt, dễ dàng tháo rời, tính linh động cao.
• Khả năng chống bám bẩn, chống tích tụ vi khuẩn: Đặc trưng của van là nhẵn mịn, sáng bóng, độ nhám thấp vì vậy, các tạp chất, cặn bẩn sẽ không bị đọng và tích tụ lại. Việc tích tụ tạp chất trong van chính là điều kiện thuận lợi cho vi khuẩn phát triển. Do đó mới nói, van giúp ngăn chặn tích tụ vi khuẩn.
• Cơ chế điều khiển tiện lợi: Với sản phẩm van bướm vi sinh nối ren D21F-10P/R này có 2 lựa chọn về cơ chế điều khiển cho bạn đó là kiểu điều khiển dạng tay kẹp và kiểu điều khiển dạng tay rút. Tùy thuộc vào yêu cầu của bạn và của hệ thống, đưa ra lựa chọn loại điều khiển phù hợp.
• Đạt chuẩn cho ứng dụng thực phẩm, dược phẩm: Sản phẩm van bướm vi sinh nối ren D21F-10P/R đạt chứng nhận CE, 3A… ( Chứng nhận cho phép các thiết bị được sử dụng trong công nghiệp thực phẩm, dược phẩm, y tế…).

Hướng dẫn sử dụng van bướm vi sinh nối ren D21F-10P/R

Hướng dẫn lắp đặt van bướm vi sinh nối ren D21F-10P/R

• Bước 1: Chuẩn bị các công cụ, dụng cụ cần thiết trong quá trình lắp đặt, một số dụng cụ cơ bản như: Cờ lê, mỏ lết, băng tan…
• Bước 2: Vệ sinh môi trường xung quanh, tạo điều kiện thuận lợi cho việc lắp đặt van.
• Bước 3: Xem xét về sự tương thích của van so với hệ thống, đảm bảo đã lựa chọn van đúng tiêu chuẩn.
• Bước 4: Vệ sinh van, vệ sinh ống, loại bỏ các tạp chất, cặn bẩn còn sót trên thân để đảm bảo điều kiện lắp đặt tối ưu nhất.
• Bước 5: Kiểm tra thử hoạt động của van, quay van ở các vị trí đóng mở khác nhau, chắc chắn rằng hoạt động của van ổn định, không bị kẹt đóng, kẹt mở, khả năng vận hành trơn tru.
• Bước 5: Đặt van lên hệ thống và tiến hành lắp đặt. Van ren ngoài, sử dụng rắc co nối đảm bảo hiệu quả cho việc lắp đặt. Nên sử dụng thêm băng tan để đảm bảo độ kín cho kết nối.
• Bước 6: Kiểm tra tình trạng của kết nối, cảm quan bên ngoài về trạng thái của van, đóng mở thử van nhiều lần kiểm tra tình trạng hoạt động của van, chắc chắn không có bất thường xảy ra thì tiến hành chạy thử hệ thống.
• Bước 7: Sau khi quá trình kiểm tra hoàn tất, có thể đưa hệ thống vào hoạt động.

Hướng dẫn điều khiển van bướm vi sinh nối ren D21F-10P/R

Van bướm vi sinh nối ren D21F-10P/R có 2 sản phẩm với 2 kiểu điều khiển khác nhau. Bao gồm kiểu điều khiển bằng tay kẹp và kiểu điều khiển bằng tay rút. Hướng dẫn cách điều khiển 2 mã sản phẩm này như sau:

• Dạng tay rút: Với thiết kế này, cơ chế đóng mở cơ bản là: rút – xoay – thả. Cụ thể như sau: Khi muốn điều khiển trạng thái đóng hoặc mở van này, cần tiến hành rút (kéo) và giữ bộ phận tay rút trên van hướng từ trong ra ngoài để thực hiện mở khóa. Sau đó, gạt (xoay) phần tay rút này đến vị trí điều khiển mong muốn. Khi điều khiển đến vị trí đóng mong muốn, thả lỏng tay để tay rút trở về trạng thái khóa.
• Dạng tay kẹp: Thiết kế dạng tay kẹp, cơ chế đóng mở của chúng tương đương một van bướm tay gạt thông thường, thiết kế điều khiển dạng mỏ vịt. Cơ chế đóng mở cơ bản đó là: Bóp – xoay – thả. Cụ thể như nhau: Khi muốn điều khiển van đóng mở hoặc điều khiển vị trí, tiến hành bóp và giữ bộ phận tay kẹp thực hiện mở khóa. Xoay tay kẹp theo các hướng và vị trí mong muốn. Thả tay kẹp ra, để giữ cơ chế khóa của van.

Hướng dẫn bảo trì van bướm vi sinh nối ren D21F-10P/R

Quy trình bảo trì van bướm vi sinh nối ren D21F-10P/R nên được thực hiện định kì, hoặc khi hệ thống có vấn đề khẩn cấp, trục trặc, lỗi… Thời gian bảo trì định kì tùy thuộc vào từng hệ thống sẽ có sự khác nhau. Quá trình bảo trì van bướm bao gồm có một số bước cơ bản như sau:

• Bước 1: Ngắt toàn bộ hệ thống để loại bỏ áp suất, chặn dòng chất qua van.
• Bước 2: Kiểm tra trạng thái bên ngoài của van, kiểm tra tình trạng bên ngoài xem van có bị móp méo, rò rỉ, hư hỏng, gãy nứt chi tiết nào hay không.
• Bước 3: Tháo rời van khỏi hệ thống, sử dụng các công cụ, dụng cụ hỗ trợ và các thiết bị bảo hộ để đảm bảo công việc diễn ra thuận lợi.
• Bước 4: Kiểm tra các chi tiết trong van như đệm van, đĩa van xem có bất kỳ bất thường nào không. Nếu không có bất thường thì tiến hành vệ sinh van, loại bỏ các tạp chất chặn bẩn trong van nếu có. Có thể sử dụng các dung dịch làm sạch nồng độ thấp để làm sạch.
• Bước 5: Tiến hành lắp đặt lại van lên hệ thống.
• Bước 6: Kiểm tra lại hoạt động của van, đảm bảo hoạt động chính xác, trơn tru.
• Bước 7: Cho hệ thống chạy lại.

Chính sách bảo hành van bướm vi sinh D21F-10P/R tại Viva

• Thời gian bảo hành: 12 tháng đối với toàn bộ sản phẩm.
• Điều kiện bảo hành: Sản phẩm phải còn thời hạn bảo hành và do đơn vị Viva cung cấp, chấp nhận bảo hành với những sản phẩm lỗi do nhà cung cấp.
• Loại bảo hành: Bảo hành đổi trả và bảo hành sửa chữa.
