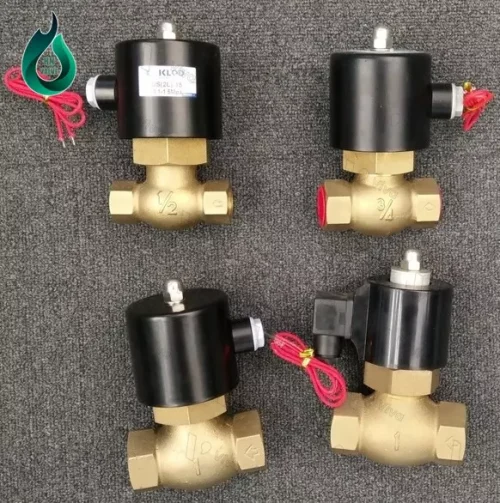

Van điện từ hơi nóng

Cập nhật lần cuối ngày 12/03/2024 lúc 04:04 chiều

Giới thiệu van điện từ hơi nóng

Van điện từ hơi nóng là thiết bị kiểm soát dòng chảy của hơi nóng, trong các hệ thống đường ống, được điều khiển từ xa nhờ vào việc áp dụng nguyên lý của lực điện từ.

Van điện từ hơi nóng hoạt động bằng cách, cấp một dòng điện thích hợp vào trong cuộn dây, để tạo ra một từ trường, từ trường này sẽ tác động lực đến các cơ cấu bên trong thân van, từ đó để chuyển đổi qua lại giữa các trạng thái làm việc (đóng hoặc mở).

Do phải làm việc trực tiếp trực tiếp với hơi nóng, vì vậy các bộ phận cấu thành nên van điện từ hơi nóng, được chế tạo từ những loại vật liệu có khả năng chịu nhiệt và chịu lực tốt. Chúng được thiết kế để có thể làm việc trực tiếp với lưu chất có nhiệt độ lên đến 160℃, 180℃, 220℃ và hơn thế nữa.

Hơi nóng loại lưu chất ứng dụng phổ biến trong công nghiệp

Hơi nóng là loại lưu chất sử dụng trong nhiều ngành công nghiệp, có nhiệt độ và áp suất cao, được hình thành từ việc đun sôi nước trong điều kiện áp suất cao hơn áp suất khí quyển.

Hơi nóng có áp suất và nhiệt độ đủ lớn để dùng trong các ứng dụng công nghiệp, được tạo ra từ lò hơi (thiết bị được thiết chuyên dụng cho việc này). Nhiệt lượng được cung cấp trong quá trình hóa hơi một lượng nước cần thiết, được lấy bởi công việc đốt củi, đốt đầu, hoặc chuyển hóa từ điện năng (phụ thuộc vào loại nồi hơi sử dụng).

Hơi nóng ứng dụng trong công nghiệp có nhiệt độ trên 100℃, với những hệ thống hoạt động với công suất lớn có thể lên đến vài trăm ℃, đồng thời mức áp suất thấp nhất thường từ 10 bar cho đến hàng trăm bar.

Van điện từ hơi nóng được chế tạo từ những loại vật liệu bền bỉ, có khả năng làm việc trong điều kiện nhiệt độ và áp suất lớn trong thời gian dài.

Thông số kỹ thuật của van điện từ hơi nóng

Van điện từ hơi nóng được cung cấp với nhiều chủng loại, để phù hợp với các yêu cầu kỹ thuật của từng ứng dụng cụ thể, dưới đây là tổng hợp về thông số kỹ thuật của van điện từ hơi nóng:

• Kích thước thân van: DN15, DN20, DN25,…
• Kiểu lắp đặt: Lắp ren hoặc lắp bích
• Giới hạn nhiệt độ cao nhất: 180℃, 200℃, 220℃,…
• Phạm vi áp suất làm việc: Từ 0.3 bar đến 16 bar
• Vật liệu chế tạo thân van: Inox hoặc hợp kim đồng
• Tùy chọn điện áp làm việc: 12V, 24V, 220V
• Thương hiệu: ODE – Nhật Bản, Emflow – Đài Loan, Covna – Trung Quốc
• Chính sách bảo hàng: Trong vòng 12 tháng.

Cấu tạo và hoạt động của van điện từ hơi nóng

Cấu tạo

Van điện từ hơi nóng có cấu tạo gần giống với van điện từ thông thường, tuy nhiên do phải làm việc trong điều kiện nhiệt độ cao, van điện từ hơi nóng sẽ không được thiết kế bộ phận màng ngăn áp suất. Thay vào đó nó sử dụng một piston kim loại, vừa thực hiện chức năng của màng ngăn, đồng thời chịu được nhiệt độ cao.

Cấu tạo cơ bản của van điện từ hơi nóng bao gồm các bộ phận sau:

• Cuộn coil: Một cuộn dây điện được quấn nhiều vòng dây, để có thể tạo ra được một từ trường khi có dòng điện chạy qua.
• Thân van: Bộ phận thân của van điện từ, được chế tạo chủ yếu từ hai loại vật liệu đó là đồng thau hoặc thép không gỉ.
• Piston: Thường được chế tạo từ thép không gỉ, chi tiết này sẽ đóng vai trò như một vách ngăn bên trong thân van, chia thân van thành hai khoang riêng biệt. Đồng thời nó cũng đóng vai trò là đĩa van, để đóng mở dòng chảy của hơi nóng.
• Lò xo: Chi tiết này sẽ tạo ra một lực đàn hồi để tác dụng lên piston.

Cách thức hoạt động

Van điện từ hơi nóng hoạt động theo các bước sau:

• Điện áp được cấp cho cuộn dây: Khi điện áp được cấp vào cuộn dây, dòng điện chạy qua cuộn dây tạo ra một lực từ trường xung quanh nó.
• Tạo lực từ trường: Lực từ trường tạo ra bởi cuộn dây tác động lên cơ cấu van và yếm van trong van điện từ. Lực từ trường này gây ra chuyển động và điều chỉnh vị trí của cơ cấu van.
• Điều chỉnh luồng hơi nóng: Khi cơ cấu van và yếm van di chuyển dưới tác động của lực từ trường, van điện từ mở hoặc đóng để điều chỉnh luồng hơi nóng. Khi van mở, luồng hơi nóng được cho phép đi qua và ngược lại, khi van đóng, luồng hơi nóng bị chặn.
• Điều khiển bởi bộ điều khiển: Van điện từ hơi nóng có thể được điều khiển bởi một bộ điều khiển tự động hoặc điều khiển bằng tay. Bộ điều khiển gửi tín hiệu điện để kiểm soát nguồn điện đến cuộn dây và do đó, kiểm soát lực từ trường và vị trí cơ cấu van.

Van điện từ hơi nóng hoạt động bằng cách sử dụng lực từ trường tạo ra bởi cuộn dây dẫn điện để điều khiển cơ cấu van và điều chỉnh luồng hơi nóng thông qua van. Việc điều khiển tín hiệu điện đến cuộn dây thông qua bộ điều khiển cho phép điều chỉnh mức độ mở hoặc đóng van và kiểm soát luồng hơi nóng theo nhu cầu.

Vật liệu và những chỉ số cơ bản của van điện từ hơi nóng

Nói thêm một chút về vật liệu chế tạo van, thì van điện từ hiện nay chủ yếu là sử dụng những vật liệu như: inox, gang, nhựa và đồng. Trong số vật liệu ở trên,thì van điện từ hơi nóng chỉ duy nhất sử dụng đồng để chế tạo. Còn lại số vật liệu kia để ứng dụng cho các môi trường làm việc khác.

Tại sai lại sử dụng đồng mà không phải là vật khác, thì được giải thích bởi những yếu tố chính như sau.

Đồng có thể chịu được nhiệt cao, và có thể đạt được con số là 185 độ C

Cái thứ hai đó là không sợ bị ăn mòn bởi hơi nước

Không những thế mà giá của van đồng và giờ cũng rẻ hơn van inox.

Kích thước : dn15, dn20, dn25, dn32, dn40, dn50

Điện áp : 24v, 220v

Áp lực : 0.5- 16 kg/cm2

Xem thêm van điện từ chịu nhiệt độ cao



Ưu điểm và ứng dụng của van điện từ hơi nóng

Và đề kết thúc nhữn thông tin cơ bản về van điện từ hơi nóng, thì ngay bâu giờ mình sẽ nếu ra. Một vài thứ gọi là ưu điểm của van. Sau đó là đến những nơi mà van điện từ hơi nóng được lưa chọn tin tưởng sử dụng khá nhiều.

Ưu điểm

Vận hành đơn giản, đều dựa vào từ trường và cuộn coil tạo ra.

Nhỏ gọn hơn rất nhiều so với các dòng  van điện khác co cùng kích thước.

Xuất xứ từ nhiều quốc gia, giá tiềnn độ bền cũng từ đó mà khác nhau.

Qúa trình đóng mở ổn đinh, không mấy khi van bị hỏng hóc vặt

Hiện này va điện từ hơi nóng, khá phổ biến tại nước ta nếu bạn muốn mua van khá nhanh và dễ

Ứng dụng của van điện từ hơi nóng

Với đặc thù môi trường làm việc đặc biệt, mà không phải đi đâu bạn cũng có thể tìm thấy được. Chính vì thế mà ứng dụng không quá nhiều. Theo mình sau đây sẽ là những nơi van điện từ hơi nóng được sử dụng nhiều n hất.

Ứng dụng cho các lò hơi

Sử dụng lắp cho đường ống nước nóng trong sinh hoạt

Lắp đặt cho các hệ thống công nghiệp

Các hệ thống xông hơi
