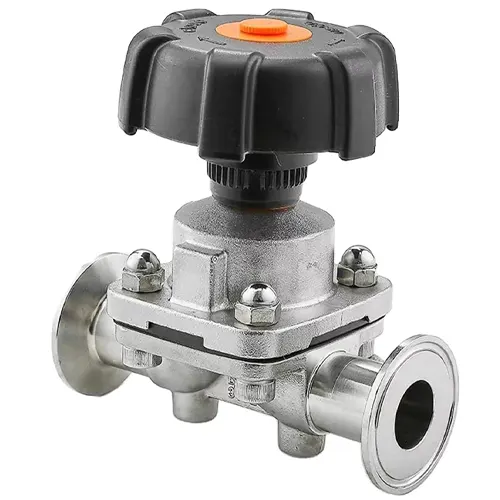

Van màng vi sinh G81F-10P/16P

Cập nhật lần cuối ngày 04/10/2024 lúc 09:24 sáng

Van màng vi sinh G81F-10P/16P là thiết bị kiểm soát và điều khiển dòng chất thường thấy trong các hệ thống ống vi sinh, sử dụng rộng rãi trong các hệ thống công nghiệp thực phẩm, dược phẩm, sinh học, hóa chất. Kiểm soát, chiết rót và định lượng chất lỏng tại các hệ thống này.

Cấu trúc thiết kế có dạng van công nghiệp, thiết kế có màng ngăn phân cách và điều khiển dòng chất, vật liệu từ inox 304 loại vi sinh, điều khiển bằng tay vặn và kết nối với ống bằng kiểu nối clamp. Ưu điểm của loại này là khả năng chống ăn mòn, chống rỉ sét, độ bền tốt, cấu trúc đơn giản, lắp đặt và tháo rời dễ dàng… Chính những lợi thế này giúp sản phẩm này được ưa chuộng và tin dùng nhất hiện nay.

Thông số kỹ thuật van màng vi sinh G81F-10P/16P

• Tên sản phẩm: Van màng vi sinh clamp G81F-10P/16P
• Model: G81F-10P, G81F-16P
• Vật liệu cấu tạo: Inox 304.
• Kích thước kết nối: DN15 – DN50.
• Phạm vi áp suất: 0 – 16bar.
• Nhiệt độ làm việc: -20 độ C – 150 độ C.
• Nhiệt độ môi trường: -20 độ C – 60 độ C.
• Kiểu điều khiển: Tay vặn.
• Kiểu kết nối: Kết nối clamp
• Vật liệu màng: EPDM, FPM, PTFE…
• Ứng dụng: Nước, sữa, bia, rượu,…

Catalog van màng vi sinh G81F-10P/16P

Giải thích model van màng vi sinh G81F-10P/16P

• Mã loại van (G): Thể hiện tên của loại van, mã G là mã của sản phẩm van màng.
• Mã cơ chế vận hành (): Mã này thể hiện kiểu điều khiển của van, mã này bỏ trống thì cơ chế điều khiển là kiểu tay vặn.
• Mã kiểu kết nối (8): Thể hiện kiểu kết nối của van với đường ống, mã 8 thể hiện kiểu kết nối của van là kết nối clamp.
• Mã cấu trúc van (1): Thể hiện cấu trúc thiết kế của van, với mã 1 cấu trúc của van dạng thẳng 2 chiều.
• Mã vật liệu màng (F): Thể hiện vật liệu gioăng đệm làm kín, mã F vật liệu là Viton.
• Mã áp suất làm việc (10, 16): Áp suất làm việc tương đương với PN10 (1.0Mpa), PN16 (1.6Mpa).
• Mã vật liệu thân (P): Thể hiện vật liệu cấu trúc thân van, mã P là mã của vật liệu inox 304.

Đặc điểm thiết kế van màng vi sinh G81F-10P/16P

• Vật liệu cấu trúc từ thép không gỉ 304: Cấu trúc thân van, nắp van được đúc từ thép không gỉ (inox 304), cấu trúc vật liệu đảm bảo độ bền, đảm bảo chống ăn mòn, chống gỉ sét. Bên cạnh đó, inox 304 còn có ưu điểm và lợi thế về giá thành.
• Độ hoàn thiện bề mặt cao: Đánh bóng và xử lý độ nhám ở mức độ cao, vì vậy, sản phẩm này nhẵn bóng và nhẵn mịn. Mức độ hoàn thiện bề mặt với Ra <0.4μm.
• Cấu trúc và thiết kế nhỏ gọn: Sản phẩm van màng vi sinh G81F-10P/16P có đặc trưng về cấu trúc và thiết kế nhỏ gọn. Nhờ đặc trưng này, mang lại nhiều ưu điểm trong quá trình lắp đặt, tiện lợi, dễ dàng hơn và giúp tối ưu không gian hệ thống.
• Cấu trúc dạng màng ngăn, quy định lưu lượng tối thiểu: Thiết kế của van màng vi sinh G81F-10P/16P hoạt động với cơ chế dạng màng, với cơ chế màng này, một đặc điểm đặc biệt là chúng yêu cầu phải cho sự chênh lệch áp suất tốt thiểu để vận hành van. Áp suất đầu vào của van phải cao hơn áp suất đầu ra của van.
• Cơ chế màng ngăn phân 2 phần nắp van và thân van: Sản phẩm thiết kế một màng ngăn nằm giữa thân, màng ngăn này sẽ phân tách van thành 2 phân riêng biệt, phần trên chứa các chi tiết điều khiển của van và phần dưới là đường dẫn của dòng chảy. Với thiết kế đặc biệt này, khi lưu chất chảy qua, các chi tiết trong van sẽ được bảo vệ hoàn toàn mang lại độ bền cho sản phẩm tốt hơn, tuổi thọ sản phẩm cao hơn.
• Màng ngăn tuân thủ FDA: Màng van được sản xuất từ các vật liệu như EPDM, FPM, PTFE sản xuất tuân thủ FDA đảm bảo tương thích khi sử dụng với các ứng dụng thực phẩm và dược phẩm..
• Tay vặn bằng nhựa, nhẹ nhàng, đơn giản: Đối với van màng, chúng có nhiều cơ chế điều khiển khác nhau, với mã sản phẩm G81F-10P/16P, cơ chế điều khiển của chúng có dạng thủ công với tay vặn bằng nhựa, cấu trúc đơn giản, thiết kế nhẹ nhàng, điều khiển dễ dàng.
• Clamp kết nối, nhỏ gọn, chính xác: Thiết kế 2 mặt clamp ở 2 đầu van mang lại khả năng kết nối kẹp với hệ thống ống tương đương. Thiết kế này giúp việc lắp đặt nhanh chóng, dễ dàng và tiện lợi hơn và hoàn toàn có thể tháo rời.
• Cấu trúc 2 phần có thể tháo rời: Phần nắp van và thân van được kết nối bằng các bu lông, đai ốc cho phép tháo rời van, mang lại tiện lợi cho việc bảo dưỡng, làm sạch van. Bu lông trong liên kết từ vật liệu inox 304 nên độ bền rất tốt, chống rỉ sét và chống ăn mòn.

Tính năng sản phẩm van màng vi sinh G81F-10P/16P

• Điều khiển và kiểm soát chính xác lưu chất qua van: Khả năng điều khiển của van ở nhiều vị trí từ vị trí đóng hoàn toàn đến mở hoàn toàn vì vậy cho phép điều khiển và kiểm soát đóng ngắt dòng chất và lưu lượng qua van.
• Cấu trúc màng ngăn bảo vệ các chi tiết trong van: Đảm bảo độ bền, đảm bảo tuổi thọ với cấu trúc màng ngăn bảo vệ các chi tiết.
• Chỉ báo vị trí cho phép théo dõi vị trí theo thời gian thực: Có thể tích hợp chỉ báo vị trí để dễ dàng theo dõi trạng thái chuyển đổi của van.

Hướng dẫn sử dụng và bảo trì van màng vi sinh clamp G81F-10P/16P

Lưu ý khi lắp đặt van màng vi sinh G81F-10P/16P:

• Trước khi lắp đặt nên chắc chắn rằng sản phẩm đã đúng kích thước, thông số , tương thích với hệ thống.
• Cân nhắc về vị trí lắp đặt, không nên lắp đặt ở không gian chết vì sẽ không thể vận hành được.
• Đảm bảo chuẩn bị môi trường lắp đặt phù hợp tạo điều kiện tốt nhất cho quá trình lắp đặt.
• Lưu ý về chiều dài van phải phù hợp với chiều dài ống để đảm bảo kích thước chính xác.
• Khi lắp lên hệ thống, sử dụng thêm gioăng làm kín để đảm bảo độ kín của kết nối.

Lưu ý khi sử dụng van màng vi sinh G81F-10P/16P:

• Áp suất và nhiệt độ lưu chất trong ống không được vượt quá ngưỡng áp suất và nhiệt độ định mức của của van.
• Yêu cầu chênh lệch áp suất tối thiểu mới có thể mở van.

Lưu ý khi bảo dưỡng, bảo trì van màng vi sinh G81F-10P/16P:

• Quá trình bảo dưỡng, bảo trì van nên được diễn ra định kì.
• Nên tháo rời van khỏi hệ thống để tiện lợi cho việc bảo dưỡng, vệ sinh. Trước khi tháo rời phải ngắt hoạt động của hệ thống.
• Tháo rời nắp van và thân van, kiểm tra các chi tiết bên trong và vệ sinh các chi tiết, kiểm tra màng van và vệ sinh màng van. Nếu màng van bị hỏng có thể được thay thế.
