Xi lanh khí nén tròn

Original price was: 75.000 ₫.Current price is: 69.000 ₫.

(1 đánh giá của khách hàng)
Tình trạng: Còn hàng
Bảo hành: 12 tháng
GTIN: 8931542929189 Mã: 92918 Danh mục:

Cập nhật lần cuối ngày 01/06/2023 lúc 02:17 chiều

Xi lanh khí nén tròn một trong những loại xi lanh khí nén, được sử dụng khá phổ biến trong các ứng dụng liên quan đến việc truyền động, đặc biệt là trong các dây chuyền sản xuất có tính tự động hóa cao. Trong bài viết này hãy cùng chúng tôi tìm hiểu thêm về các thiết bị xi lanh khí nén tròn.

Tìm hiểu về xi lanh khí nén tròn

Xi lanh khí nén tròn về cơ bản có cấu tạo giống với những loại xi lanh khí nén thông thường, tuy nhiên điểm đặc biệt của thiết bị này đó là, bộ phận than xi lanh được thiết kế với biên dạng hình tròn. Phần lớn loại thiết bị này được cung cấp với kích thước nhỏ gọn, với bộ phận thân xi lanh được chế tạo từ thép không gỉ hoặc hợp kim nhôm.

Mặc dù có khác biệt nhỏ về hình dáng, tuy nhiên chức năng của xi lanh tròn khí nén, vẫn là biến đổi áp suất của khí nén thành chuyển động kéo hoặc đẩy của cần xi lanh. Kiểu thiết kế phần thân với tiết diện tròn, giúp thiết bị được ứng dụng linh hoạt hơn trong các hệ thống ứng dụng (thay vì lắp đặt cố định vào các mặt phẳng, như kiểu xi lanh đế vuông).

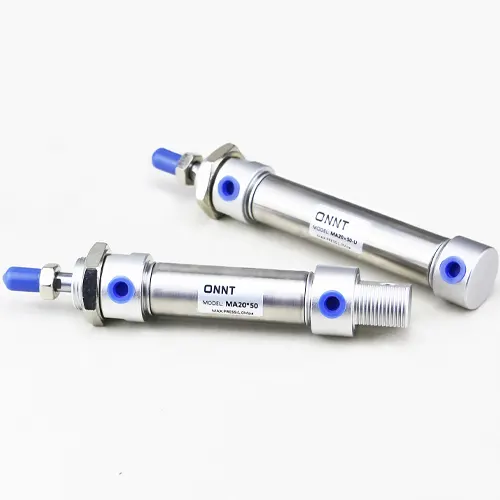

Hình ảnh xi lanh khí nén tròn
Hình ảnh xi lanh khí nén tròn

Xi lanh khí nén tròn được chế tạo từ những loại vật liệu nào?

Xi lanh khí nén thân tròn được cấu tạo từ nhiều bộ phận, có thể kế đến như: Thân xi lanh, piston, gioăng, trục,… Với mỗi bộ phận có những chức năng riêng, vì vậy vật liệu để chế tạo những bộ phần này, thường không giống nhau.

Cấu tạo xi lanh khí nén tròn
Cấu tạo xi lanh khí nén tròn

Vật liệu chế tạo bộ phận trục

Bộ phận trục của các thiết bị xi lanh tròn, được chế tạo từ thép không gỉ vì đây là chi tiết trực tiếp chịu lực tác động, trong quá trình làm việc kết hợp với đặc điểm hình dạng, thép không gỉ 304 là vật liệu được sử dụng để chế tạo bộ phận này.

Với inox 304, loại vật liệu này mang lại các lợi thế bao gồm:

Khả năng chống ăn mòn, chống oxy hóa, điều này đảm bảo biên dạng bề mặt của ty xi lanh, không bị biến dạng do ăn mòn, dẫn đến phần tiếp xúc giữa phần ty và phần nắp có dung sai lớn (gây rò rỉ khí nén trong quá trình làm việc).

Độ cứng cao của inox 304 làm cho chi tiết này đáp ứng được yêu cầu về khả năng chịu lực, cho phép thiết bị có thể nâng hạ được những vật thể có khối lượng lớn hơn.

Trục xi lanh được chế tạo từ inox
Trục xi lanh được chế tạo từ inox

Vật liệu chế tạo các chi tiết gioăng

Các chi tiết gioăng (bao gồm gioăng làm kín giữa phần thân và phần nắp xi lanh, gioăng của piston), là bộ phận có chức năng làm kín thiết bị, gioăng được chế tạo từ loại vật liệu có độ đàn hồi cao (Teflon, NBR, một số loại nhựa). Với gioăng của bộ phận nắp xi lanh chi tiết đảm bảo, phần mối ghép của thân xi lanh và bộ phận nắp được kín hoàn toàn, chi tiết này được chế tạo từ cao su. Tương tự như vậy chi tiết gioăng của piston sẽ đảm bảo ngăn cách hoàn toàn khí nén, từ hai khoang ở hai bên piston.

Vật liệu piston

Piston là bộ phận được đặt bên trong thân xi lanh, là chi tiết trực tiếp chịu tác dụng do áp suất của khí nén tác dụng lên. Trong quá trình làm việc, piston sẽ di chuyển qua lại dọc theo thân xi lanh khí nén, tốc độ di chuyển phụ thuộc vào áp tốc độ biến thiên giá trị áp suất và chính độ lớn của áp suất khí nén.

Đối với tất cả những vật có khối lượng di chuyển, sẽ phát sinh ra lực quán tính, lực này phụ thuộc chủ yếu vào hai yếu tố là tốc độ di chuyển, và khối lượng của bản thân vật đó. Lực quán tính của piston quá lớn, sẽ gây ra nhiều bất lợi cho thiết bị và hệ thống, chính vì vậy để giảm bớt lực quán tính piston, chi tiết này thường được chế tạo từ hợp kim nhôm, Ngoài ra với một số thiết bị xi lanh khí nén đặc biệt, được thiết kế để đáp ứng điều kiện làm việc có tải trọng lớn, piston sẽ được chế tạo từ inox 304.

Bộ phận piston được chế tạo từ hợp kim nhôm
Bộ phận piston được chế tạo từ hợp kim nhôm

Vật liệu chế tạo bộ phận thân

Thân của xi lanh khí nén tròn bao gồm phần ống xi lanh và hai chi tiết nắp (nắp đầu, nắp đuôi).

Nắp của xi lanh khí nén tròn được chế tao từ hợp kim nhôm.

Thân xi lanh là bộ phận thân xi lanh được chế tạo từ hợp kim nhôm hoặc inox, hình dáng thiết kế là hình trụ tròn, được thiết kế rỗng bên trong. Do tính chất của vật liệu chế tạo, các thiết bị xi lanh khí nén tròn, có phần thân được chế tạo từ inox được đáng giá cao hơn về độ bền và độ chịu lực, nhưng sản phẩm sẽ có mức giá cao hơn.

Bộ phận thân xi lanh
Bộ phận thân xi lanh

Đặc điểm của khi lanh khí nén tròn

Các đặc điểm chung của xi lanh khí nén tròn bao gồm:

Cấu trúc đơn giản: Xi lanh khí nén tròn thường có một cấu trúc đơn giản với một piston di động và một vùng chứa khí nén. Điều này giúp nó dễ dàng trong việc lắp đặt và vận hành.

Hoạt động dựa trên áp suất khí nén: Thiết bị sử dụng áp suất khí nén để tạo ra và lưu trữ năng lượng. Khi khí nén được đưa vào thân xi lanh, áp suất tăng và đẩy piston di chuyển. Khi van được mở, khí nén thoát ra và đẩy piston di chuyển ngược lại.

Điều khiển linh hoạt: Thiết bị được điều khiển linh hoạt thông qua van điều khiển. Bằng cách điều chỉnh van, người điều khiển có thể điều chỉnh áp suất và lưu lượng khí nén để điều khiển chuyển động và công suất của xi lanh.

Bền bỉ: Xi lanh khí nén tròn thường được làm từ các vật liệu chất lượng cao như thép, nhôm hoặc hợp kim, đảm bảo tính bền và độ bền cao trong quá trình hoạt động.

Xi lanh khí nén tròn đa dạng chủng loại tại VIVA

Chúng tôi là đơn vị cung cấp các sản phẩm và giải pháp liên quan đến hệ thống khí nén, bao gồm cả xi lanh khí nén tròn. Hiểu được tầm quan trọng của dòng sản phẩm này, trong các ứng dụng công nghiệp, cũng như nhu cầu của khách hàng đối với dòng sản phẩm này.

Chúng tôi đã sớm tiến hành tìm kiếm những thiết bị, có thông số kỹ thuật phù hợp với điều kiện làm việc tại Việt Nam, thiết bị được nhập khẩu chính hãng và hỗ trợ bảo hàng lên đến 12 tháng.

Tại VIVA chúng tôi có cung cấp nhiều chủng loại sản phẩm khác nhau bao gồm:

  • Loại tác động đơn: Thiết bị chỉ cần sử dụng khí nén tác động đến 1 chiều của hàng trình, hành trình còn lại được tác động bởi lò xo ở bên trong xi lanh (khi không cung cấp khí nén), giá trị áp suất đủ để vận hành xi lanh khí nén tác động đơn, thường dao động từ 2 bar đến 10 bar.
  • Loại tác động kép: Đối với xi lanh khí nén tác động kép, hành trình kéo và đẩy được thực hiện thông qua việc thay đổi cổng cấp khí vào thân xi lanh. Do không có lực đàn hồi từ phía lò xo, nên thiết bị có thể vận hành ở mức áp suất thấp nhất là 1.5 bar.

Nếu bạn đang quan tâm đến dòng sản phẩm này, và muốn được cung cấp thêm những thông tin chi tiết hơn về sản phẩm (kích thước, giá thành, khả năng ứng dụng thực tế,…). Hãy liên hệ trực tiếp với chúng tôi, qua những phương thức liên lạc bên dưới, bộ phận chăm sóc khách hàng của VIVA, luôn sẵn sàng giải đáp mọi thắc mắc của khách hàng.

Sản phẩm xi lanh khí nén
Sản phẩm xi lanh khí nén

Xem thêm sản phẩm bộ rung khí nén.

Thương hiệu

Airtac

Xuất xứ

1 đánh giá cho Xi lanh khí nén tròn

  1. Avatar of Đặng Hùng Lâm

    Đặng Hùng Lâm

    Đã nhận được sản phẩm, xi lanh giao đầy đủ chủng loại và số lượng, tất cả đều rất mới.

Thêm đánh giá

THÔNG SỐ KỸ THUẬT
