Van bướm nhựa D71X-10S

Original price was: 250.000 ₫.Current price is: 200.000 ₫.

Tình trạng: Còn hàng
Bảo hành: 12 tháng
GTIN: 8931542938549 Mã: 93854 Danh mục:

Cập nhật lần cuối ngày 03/01/2024 lúc 02:50 chiều

Van bướm nhựa D71X-10S là 1 thiết bị quan trọng trong các hệ thống kiểm soát dòng chất, đặc biệt tại các ứng dụng có đặc tính ăn mòn cao ví dụ như tại các hệ thống hóa chất, nước muối hay hệ thống nước sạch, nước tinh khiết… Sản phẩm này là một van bướm có cấu tạo từ vật liệu nhựa UPVC hoặc CPVC, kết nối kẹp giữa 2 mặt bích, điều khiển đóng ngắt bằng tay gạt, gioăng làm kín là gioăng EPDM, khả năng chịu áp của loại này ở mức từ 0 – 1Mpa.

Thông số kỹ thuật van bướm nhựa D71X-10S

  • Tên sản phẩm: Van bướm nhựa D71X-10S
  • Model: D71X-10S.
  • Vật liệu cấu tạo: UPVC, CPVC.
  • Vật liệu gioăng: NBR, EPDM, FPM…
  • Kích thước kết nối: DN40 – DN350
  • Kiểu kết nối: Kết nối mặt bích.
  • Tiêu chuẩn: ANSI150LB, PN16, JIS10K.
  • Tuân thủ: CE, ISO9001, FDA, API, DNV.
  • Áp suất làm việc: 0 – 1Mpa.
  • Nhiệt độ làm việc: -2 độ C – 180 độ C.
  • Ứng dụng: Nước uống, nước sạch, nước tinh khiết, nước thải, hóa chất…
  • Xuất xứ: Trung Quốc.

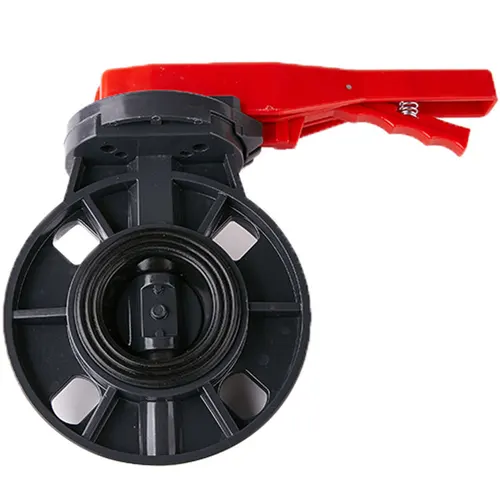

Hình ảnh van bướm nhựa D71X-10S
Hình ảnh van bướm nhựa D71X-10S

Catalog van bướm nhựa D71X-10S

Catalog van bướm nhựa D71X-10S
Catalog van bướm nhựa D71X-10S

Giải thích kí hiệu van bướm nhựa D71X-10S

  • Mã tên van (D): Là mã thể hiện sản phẩm thuộc loại van bướm.
  • Mã kiểu điều khiển (-): Mã thứ 2 thể hiện kiểu vận hành của van, mã này bỏ trống có nghĩa kiểu vận hành mặc định là dạng tay gạt.
  • Mã kết nối (7): Mã thể hiện kiểu kết nối của van, mã “7” thể hiện kết nối của van có dạng kẹp.
  • Mã cấu trúc đĩa (1): Mã này thể hiện kiểu cấu trúc của đĩa van, mã “1” thể hiện đĩa van có dạng đồng tâm.
  • Mã vật liệu gioăng (X): Mã thể hiện vật liệu cấu trúc gioăng làm kín, với mã “x”, vật liệu cấu tạo gioăng là cao su mềm.
  • Mã áp suất làm việc (10): Mã này thể hiện khả năng chịu áp của van, “10” kí hiệu cho áp suất làm việc của van là PN10.
  • Mã vật liệu cấu tạo thân (S): Mã cuối thể hiện vật liệu cấu tạo thân van, kí hiệu “S” thể hiện vật liệu cấu tạo van là vật liệu nhựa có thể là nhựa UPVC hoặc nhựa CPVC…
Sản phẩm van bướm nhựa D71X-10S
Sản phẩm van bướm nhựa D71X-10S

Đặc điểm nổi bật của van bướm nhựa D71X-10S

  • Gioăng mềm EPDM, thiết kế rãnh gờ làm kín: Khả năng làm kín của van là tuyệt đối, độ kín tuyệt đối, ngăn chặn rò rỉ hoàn toàn với gioăng được cấu trúc từ vật liệu EPDM, một loại vật liệu có độ đàn hồi rất tốt. Độ hoàn thiện của gioăng cao, mang lại độ chính xác, cấu trúc có thêm các rãnh gờ phục vụ cho việc lắp đặt van với ống, tạo kết nối kín hoàn toàn.
  • Cấu trúc toàn thân van từ nhựa UPVC: Cấu trúc thân van từ vật liệu nhựa UPVC hoặc nhựa CPVC, mang lại khả năng chống ăn mòn, kháng hóa chất, tương thích với nước sạch, nước uống, nước tinh khiết.
  • Trục inox, chống gỉ sét và chịu lực tốt: Để đảm bảo khả năng chịu lực khi điều khiển van đóng mở, cấu trúc trục của van bướm nhựa D71X-10S được sản xuất từ vật liệu inox (thép không gỉ). Trục có độ bền tốt hơn, chịu lực tốt hơn và còn cung cấp khả năng chống gỉ sét.
  • Thiết kế tối ưu, nhỏ gọn, tiện lợi: Cấu trúc nhỏ gọn là một lợi thế, thiết kế của van rất nhỏ gọn, cùng với loại vật liệu phi kim loại nên tổng thể trọng lượng của van rất gọn nhẹ. Tiện lợi rất nhiều cho quá trình vận chuyển và lắp đặt.
  • Góc quay van 90 độ, momen xoắn nhỏ: Van bướm nhựa D71X-10S thiết kế điều khiển đóng mở bằng cách điều khiển đĩa quay 90 độ, góc quay ngắn cùng với kiểu điều khiển tay gạt, cho nên momen xoắn của van nhỏ, thời gian đóng mở của van nhanh. Giúp tiết kiệm thời gian vận hành hệ thống của bạn. Nếu hệ thống nhỏ, thời gian này có thể không đáng nhắc đến, nhưng với hệ thống lớn, số lượng van nhiều thì giúp tiết kiệm thời gian cho bạn rất nhiều.
  • Tay gạt bằng nhựa, nhỏ gọn và chắc chắn: Tay gạt cũng được cấu trúc từ vật liệu nhựa giúp cách nhiệt, cách điện và độ bền cũng rất tốt. Thiết kế của tay gạt rất nhỏ gọn, cấu trúc dạng mỏ vịt, có lò xo giữ đóng, việc điều khiển và vận hành van đơn giản và dễ dàng rất nhiều. Tay màu đỏ nổi bật, dễ nhận diện và phân biệt, giúp bạn dễ dàng tìm thấy và xác định vị trí của van trong hệ thống lớn.
  • Đĩa khóa vị trí chuẩn xác, cơ chế chống trượt tuyệt vời: Một đĩa được thiết kế có dạng bánh răng, với nhiều nấc điều chỉnh khác nhau từ 0 – 90 độ, bánh răng được thiết kế chính xác để khớp tuyệt đối với lẫy khóa trên tay gạt. Nhờ vậy, van sẽ được khóa tuyệt đối ở 1 vị trí cố định được định sẵn, ngăn chặn hoàn toàn tình trạng trượt đĩa ảnh hưởng đến hoạt động kiểm soát của hệ thống.
  • Có chỉ báo vị trí, quan sát và kiểm soát dễ dàng: Để theo dõi vị trí hiện tại của van, bạn có thể quan sát trực tiếp trên phần đĩa khóa, có mũi tên và đúc thông số để theo dõi vị trí đóng mở hiện tại.
Đặc trưng van bướm nhựa D71X-10S
Đặc trưng van bướm nhựa D71X-10S

Lựa chọn van bướm nhựa D71X-10S tại Viva

  • Chất lượng đảm bảo tuyệt đối.
  • Giá thành rẻ nhất trên thị trường
  • Dịch vụ chăm sóc khách hàng tận tâm
  • Chính sách bảo hành uy tín

Thông tin liên hệ:

CÔNG TY CỔ PHẦN KỸ THUẬT VÀ THIẾT BỊ CÔNG NGHIỆP VIVA

Địa chỉ: Số 11, ngách 192/66 Đ. Lê Trọng Tấn, P. Khương Mai, Q. Thanh Xuân, TP. Hà Nội.

VPGD: Số 20, ngõ 102 Đ. Hoàng Đạo Thành, P. Kim Giang, Q. Thanh Xuân, TP. Hà Nội.

Hotline: 0965925563

Zalo: 0965925563

Email: Vangiare.vn@gmail.com

Van bướm nhựa D71X-10S tại Viva
Van bướm nhựa D71X-10S tại Viva
