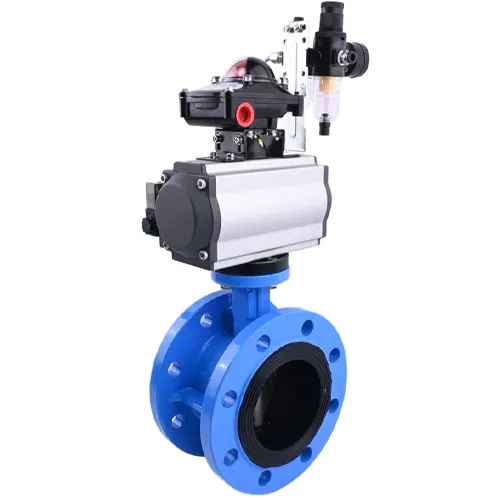

Van bướm điều khiển khí nén tác động kép

950.000

(1 đánh giá của khách hàng)
Tình trạng:
Bảo hành:
GTIN: 8931542927802 Mã: 92780 Danh mục: ,

Cập nhật lần cuối ngày 07/03/2023 lúc 02:33 chiều

Giới thiệu sản phẩm van bướm điều khiển khí nén tác động kép

Van bướm điều khiển khí nén tác động kép là thiết bị van bướm điều khiển khí nén, sử dụng bộ truyền động khí nén tác động kép. Van có chức năng đóng mở và điều tiết dòng chảy của các loại lưu chất, được điều khiển bằng cách cung cấp khí nén vào bộ truyền động của van.

Áp suất khí nén điều khiển van nằm trong khoảng từ 3 bar đến 8 bar, phụ thuộc vào chủng loại và kích thước van.

Thân van bướm được chế tạo từ những loại vật liệu như: Gang, thép, inox,… Nhằm đáp ứng yêu cầu kỹ thuật, của các hệ thống khác nhau. Thiết luôn có sẵn hàng với những sản phẩm có kích thước từ DN50 đến DN700, đối với những thiết bị có kích thước lớn chúng tôi cũng có cung cấp nhưng với thời gian lâu hơn.

Bộ truyền động của thiết bị là loại bộ truyền động khí nén tác động kép, với hai chiều đóng và mở được tác động bởi khí nén.

Van bướm điều khiển khí nén tác động kép
Van bướm điều khiển khí nén tác động kép

Xem thêm:

-10%
990.000
-17%
1.500.000

Bộ truyền động khí nén tác động kép của van bướm

Bộ truyền động khí nén tác động kép tên tiếng anh là “double acting pneumatic actuator”, là thiết bị có vai trò dẫn động cho phần thân của van bướm điều khiển khí nén tác động kép.

Cấu tạo của bộ truyền động khí nén tác động kép

Bộ truyền động khí nén tác động kép có cấu tạo khá đơn giản, bao gồm các chi tiết sau:

  • Thân bộ truyền động: Thân của bộ truyền động bao gồm phần thân xylanh và hai chi tiết nắp ở hai đầu. Thân của bộ truyền đông được chế tạo từ hợp kim nhôm (được sử dụng phổ biến), hoặc thép không gỉ (ít phổ biến hơn). Thân được thiết kế đường dẫn khí nén đến các buồng khác nhau bên trong bộ truyền động.
  • Piston thanh truyền (piston thanh răng): Gồm hai piston lắp đối diện nhau, được chế tạo từ nhôm.
  • Trục bộ truyền động: Trục của bộ truyền động được chế tạo từ thép hoặc thép không gỉ.
Cấu tạo bộ truyền động của van bướm điều khiển khí nén tác động kép
Cấu tạo bộ truyền động của van bướm điều khiển khí nén tác động kép

Hoạt động của bộ truyền động khí nén tác động kép

Bộ truyền động khí nén của van bướm điều khiển khí nén tác động kép, là thiết bị truyền động sử dụng khí nén có góc quay 90 độ, cả chiều đóng và chiều mở của bộ truyền động đều được tác động bằng khí  nén điều khiển.

Nếu ta cấp khí nén vào cổng B, bộ truyền động sẽ tạo ra chuyển động quay thuận chiều kim đồng hồ.

Ngược lại nếu khí nén được cấp vào cổng A, bộ truyền động sẽ tạo ra chuyển động quay ngược chiều kim đồng hồ.

Giới hạn góc quay của độ điều khiển khí nén tác động kép, sử dụng trên các thiết bị van bướm là từ 0 đến 90 độ.

Hoạt động của bộ truyền động khí nén tác động kép
Hoạt động của bộ truyền động khí nén tác động kép

Bộ phận thân của van bướm điều khiển khí nén tác động kép

Cấu tạo thân van bướm

Thân của van bướm điều khiển khí nén có cấu tạo cơ bản, giống như thân của các thiết bị van bướm khác, cũng được chế tạo từ nhiều loại vật liệu và nhiều kiểu lắp đặt khác nhau, nhằm tối ưu hóa khả năng làm việc trong nhiều hệ thống khác nhau.

Thân van được cấu tạo từ các chi tiết chính sau:

  • Khung thân van
  • Trục van
  • Cánh van
  • Gioăng làm kín.
Cấu tạo thân van bướm
Cấu tạo thân van bướm

Hoạt động của bộ phận thân van bướm

Bộ thân của van bướm điều khiển khí nén tác động kép, có nhiệm vụ trực tiếp đóng mở và điều tiết lương lưu dòng chảy lưu chất, thông qua việc thay đổi góc nghiêng của chi tiết cánh van:

  • Khi cánh van bướm ở góc 0 độ lúc này van sẽ đóng hoàn toàn, ngăn không cho lưu chất đi qua van.
  • Khi cánh van bướm ở vị trí góc nghiêng 90 độ, van sẽ chuyển sang trạng thái mở hoàn toàn và cho phép chất lưu đi qua van với lưu lượng lớn nhất.
  • Nếu cánh van mở ở một góc bất kỳ lớn hơn 0 độ và nhỏ hơn 90, van sẽ ở trạng thái điều tiết lưu lượng của dòng chảy.

Momen xoắn để thay đổi góc nghiêng của cánh van, được cung cấp bởi bộ truyền động khí nén tác động kép.

Hoạt động của bộ phận thân van bướm
Hoạt động của bộ phận thân van bướm

Khả năng ứng dụng của van bướm điều khiển khí nén tác động kép

Xét về tổng thể van bướm điều khiển khí nén tác động kép có cấu tạo khá đơn giản, điều này mang lại cho thiết bị những điểm như: Giá thành thấp, độ bền cao, hoạt động ổn định trong nhiều điều kiện khác nhau, đặc biệt với bộ truyền động sử dụng khí nén khắc phục được nguy cơ mất an toàn, so với các thiết bị van bướm điều khiển điện.

Với những tính năng và ưu điểm trên, van bướm điều khiển khí nén tác động kép được ứng dụng trong các hệ thống như:

  • Sử dụng trong các hệ thống nhà máy sản xuất công nghiệp như: Nhà máy sản xuất giấy, nhà máy sản xuất đường, nhà máy sản xuất phân bón,…
  • Sử dụng trong các hệ thống đường ống cung cấp nước sạch, hệ thống xử lý nước thải, hệ thống cung cấp nước cho canh nông nghiệp.
  • Sử dụng trong các hệ thống phòng cháy chữa cháy.
  • Sử dụng trong các hệ thống đường ống khí nén, hơi nóng, đường ống dẫn gas,…
Ứng dụng của van bướm điều khiển khí nén tác động kép
Ứng dụng của van bướm điều khiển khí nén tác động kép

Xem thêm sản phẩm Van bướm điều khiển khí nén tuyến tính

Thương hiệu

Flowx, Tomoe

Xuất xứ

,

1 đánh giá cho Van bướm điều khiển khí nén tác động kép

  1. Avatar of Vũ

    (xác minh chủ tài khoản)

    Van phản hồi với tín hiệu điều khiển khá nhanh, hoạt động ổn định.

Thêm đánh giá

THÔNG SỐ KỸ THUẬT
  • Dòng sản phẩm: Van bướm điều khiển khí nén
  • Bộ truyền động: Tác động kép
  • Kích cỡ: DN50 – DN1000
  • Áp lực làm việc: PN10, PN16, PN25,…
  • Nhiệt độ: -20 độ C đến 200 độ C
  • Áp suất khí nén điều khiển: 3 bar đến 8 bar
  • Vật liệu chế tạo thân van: Gang, Thép, nhựa, inox,…
  • Vật liệu chế tạo đĩa van: Thép không gỉ, nhựa
  • Gioăng làm kín: Cao su tổng hợp,Teflon,…
  • Bộ truyền động: Hợp kim nhôm, nhôm, inox,…
  • Lưu chất công tác: Chất lỏng, chất khí
  • Thương hiệu: Flowx, Haitima, Kosaplus,…
  • Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc,…
  • Thời hạn bảo hành sản phẩm: 18 tháng.
