Van bướm gang tay gạt Samwoo CLW-1S/2S

Mô tả

Cập nhật lần cuối ngày 19/10/2026 lúc 11:26 sáng

Van bướm gang tay gạt Samwoo CLW-1S/2S là van bướm đồng tâm kiểu wafer, vận hành bằng tay gạt 10 nấc, thuộc nhóm van bướm Samwoo vận hành tay gạt của hãng Samwoo (Hàn Quốc). Hai mã này cùng dòng CL và khác nhau ở cách giữ đĩa: CLW-1S đĩa bắt bu lông, CLW-2S hai nửa trục.

Thông số kỹ thuật Van bướm gang tay gạt Samwoo CLW-1S/2S

Theo catalogue Samwoo (tr. 4, 6–13); thông số xác nhận khi đặt hàng. Tài liệu: catalogue van bướm Samwoo (PDF), “SamWoo Valve Product Guidebook” của hãng.

Kích thước theo bảng CLW (catalogue tr. 8), trích một số cỡ trong bảng DN50–DN350. Khối lượng là số tham khảo.

Vật liệu và giới hạn sử dụng

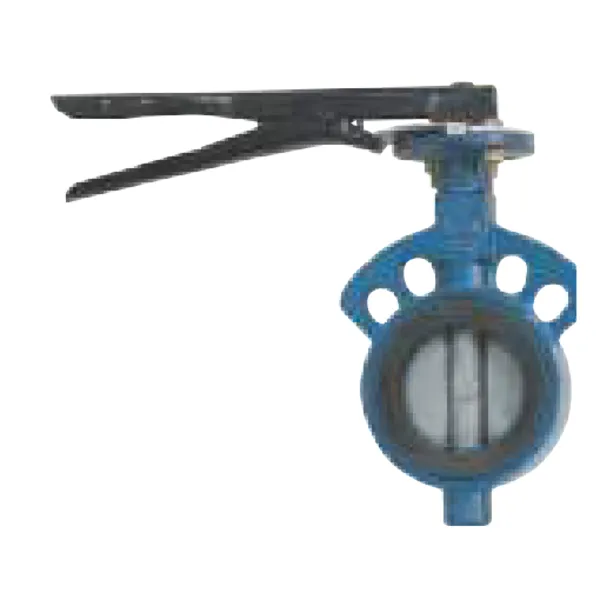

Ảnh catalogue của bản tay gạt cho thấy thân gang sơn xanh và đĩa inox; vật liệu cụ thể chọn theo bảng dòng CL, xác nhận khi đặt hàng. Gang cầu dẻo hơn gang xám nên chịu lực siết bích tốt hơn.

Gioăng quyết định lưu chất nào dùng được. EPDM không phân cực nên bền với nước, nhưng trương nở trong dầu khoáng. Đường ống dầu cần gioăng NBR, còn Viton (FKM) chịu dầu và nhiệt cao hơn NBR. Dải −20…+160 °C là của cả dòng; giới hạn từng van do gioăng quyết định.

Với nước có clorua, đĩa SS316 chống rỗ tốt hơn SS304 vì có molypden. Áp tới 16 bar là của cả dòng. Van được kiểm tra theo API 598 và BS 5155, với mức thử 150% và 110% áp làm việc tối đa, tức thử vỏ 1,5 lần và thử kín 1,1 lần.

Cấu tạo và nguyên lý vận hành

Đây là van đồng tâm: trục đi qua tâm đĩa nên đĩa luôn ép vào gioăng cao su lót thân trong suốt hành trình. Cách này làm van kín hai chiều và lắp không phân biệt chiều dòng. Đổi lại, mô-men vận hành phụ thuộc độ ép của gioăng.

CLW-1S dùng đĩa bắt bu lông vào trục. CLW-2S có trục trên và trục dưới riêng, không xuyên qua đĩa, nên lòng van thông hơn. Kiểu wafer được kẹp giữa hai mặt bích bằng bu lông xuyên suốt, vì vậy không dùng làm van cuối tuyến.

Tay gạt 10 nấc cho phép khóa đĩa ở từng góc mở. Mô-men tăng nhanh theo DN: ở 16 bar, DN300 cần 705,6 N·m, hơn 31 lần mức 22,5 N·m của DN50. Vì vậy tay gạt hợp cỡ nhỏ; cỡ lớn nên dùng hộp số hoặc bộ truyền động. Dải cỡ của bản tay gạt xác nhận khi đặt hàng.

Mô-men vận hành dòng CL theo catalogue Samwoo (tr. 11).

Ứng dụng Van bướm gang tay gạt Samwoo CLW-1S/2S

Nên dùng:

• Đường ống nước hoặc chất lỏng sạch, cỡ nhỏ, thao tác thủ công.
• Vị trí đóng mở không thường xuyên, người vận hành tiếp cận được.

Không nên dùng:

• Làm van cuối tuyến, vì wafer không giữ được áp khi tháo bích phía sau.
• Cỡ lớn cần mô-men cao, nên chuyển sang hộp số hoặc bộ điện.
• Lưu chất không tương thích gioăng đã chọn, ví dụ dầu với gioăng EPDM.

Phiên bản khác cùng dòng

Khi cần đóng mở từ xa hoặc nối vào PLC/SCADA, dùng van bướm điện Samwoo CLWM, cùng thân wafer đồng tâm dòng CL. Cỡ lớn dùng bản hộp số tay quay CLW; cần tháo một phía thì hỏi bản lug CLL.

So sánh với model tương đương

CLW-1S/2S cho chọn gioăng NBR, silicone, EPDM, Viton hoặc neoprene, và bích kết nối gồm ANSI, BS4504, DIN2501, ISO 2531, JIS 5K/10K/16K. Cùng cấu hình thân gang, tay gạt, model tương đương là van cánh bướm Kitz 10DJUE (Nhật Bản): thân gang cầu FCD450, đĩa SCS13A (inox 304), gioăng EPDM, JIS 5K/10K, áp tối đa 1,0 MPa.

Lắp đặt và bảo trì Van bướm gang tay gạt Samwoo CLW-1S/2S

• Bảo quản van ở vị trí hé mở để gioăng không biến dạng.
• Làm sạch ống trước khi lắp. Với ống clo hoặc oxy phải tẩy hết mỡ silicone bôi khi xuất xưởng.
• Đóng đĩa sao cho mép đĩa nằm trong thân ít nhất 10 mm rồi đưa van vào giữa hai bích, không cần gioăng bích.
• Mở hoàn toàn đĩa rồi siết chéo các bu lông.

Câu hỏi thường gặp

CLW-1S và CLW-2S khác nhau ở điểm nào?

CLW-1S là kiểu đĩa bắt bu lông, CLW-2S là kiểu hai nửa trục. Ở CLW-2S, trục trên và trục dưới không xuyên qua đĩa nên lòng van thông hơn. Cả hai đều đồng tâm, wafer.

Tay gạt dùng được tới cỡ nào?

Catalogue không ghi riêng dải cỡ của bản tay gạt, nên cần xác nhận khi đặt hàng. Mô-men tăng rất nhanh theo DN nên cỡ lớn dùng hộp số.

Van bướm gang tay gạt Samwoo CLW-1S/2S chịu được áp suất và nhiệt độ bao nhiêu?

Cả dòng CL làm việc tới 16 bar và −20…+160 °C. Giới hạn thực tế phụ thuộc vật liệu gioăng và từng cỡ, xác nhận khi đặt hàng.

Mua Van bướm gang tay gạt Samwoo CLW-1S/2S tại Van nước Việt Nam

Để báo giá, gửi cho Van nước Việt Nam: DN, áp suất làm việc, lưu chất, nhiệt độ, tiêu chuẩn mặt bích đường ống, số lượng. Xem thêm van cánh bướm Samwoo trước khi chốt cấu hình.
