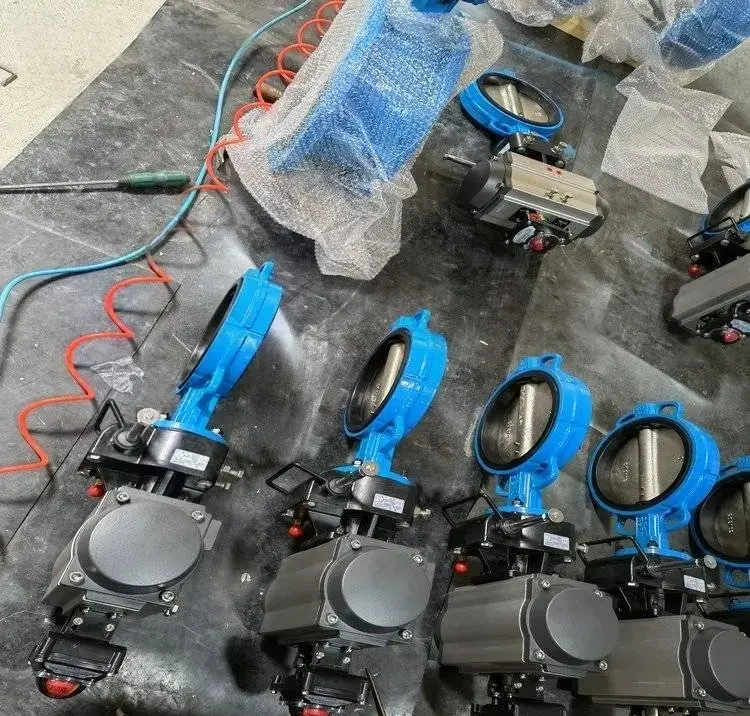

Van bướm khí nén D671X-10/16Q

Cập nhật lần cuối ngày 11/04/2026 lúc 08:26 sáng

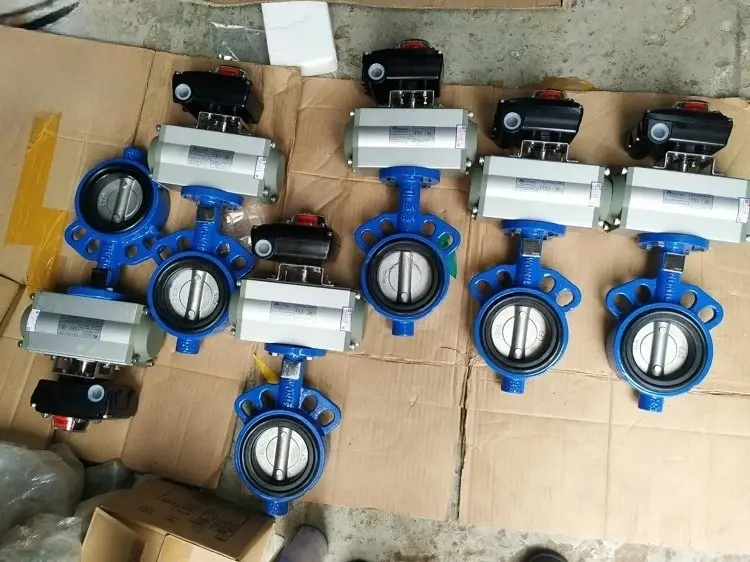

Đôi nét về van bướm khí nén D671X-10/16Q

Đôi nét về van bướm khí nén D671X-10/16Q

Van bướm khí nén D671X-10/16Q là dòng van công nghiệp điều khiển tự động, sử dụng áp lực khí nén để thực hiện quá trình đóng/mở lưu chất trong đường ống. Đây là giải pháp thay thế hiệu quả cho các loại van vận hành thủ công, đặc biệt trong những hệ thống yêu cầu tính tự động hóa cao, vận hành liên tục và ổn định.

Về cấu tạo, sản phẩm là sự kết hợp giữa thân van bướm dạng wafer và bộ truyền động khí nén. Thân van thường được chế tạo từ gang phủ epoxy chống ăn mòn, đĩa van bằng inox hoặc hợp kim, kết hợp gioăng làm kín bằng cao su giúp đảm bảo độ kín cao và hạn chế rò rỉ trong quá trình vận hành. Bộ actuator khí nén đi kèm có khả năng đóng/mở nhanh, phản hồi chính xác theo tín hiệu điều khiển.

Xét về thông số kỹ thuật, model D671X-10/16Q phù hợp làm việc trong dải áp suất PN10 đến PN16, đáp ứng tốt các hệ thống cấp thoát nước, xử lý nước thải, HVAC hoặc các ứng dụng công nghiệp nhẹ. Kiểu kết nối wafer giúp việc lắp đặt trở nên nhanh chóng, tiết kiệm không gian và chi phí thi công.

Thông số kỹ thuật van bướm khí nén D671X-10/16Q

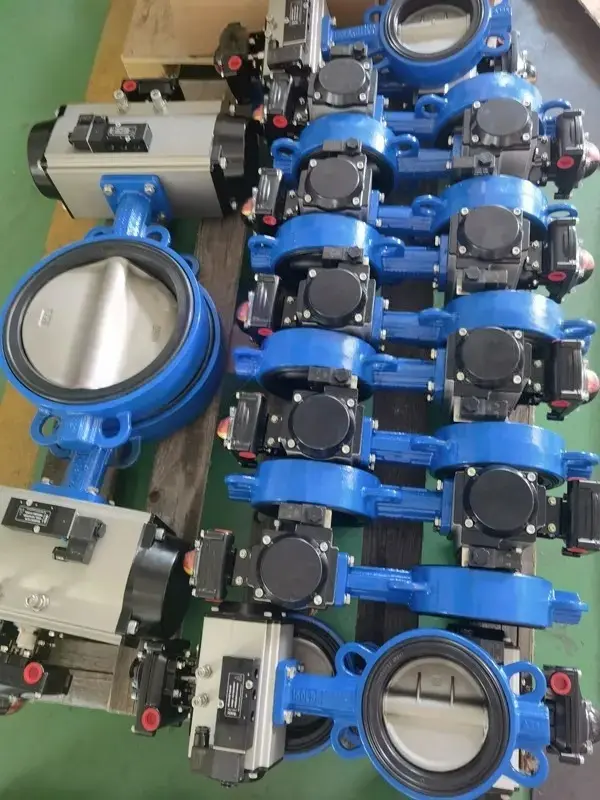

• Tên sản phẩm: Van bướm gang điều khiển khí nén D671X-10/16Q.
• Model: D671X-10Q, D671X-16Q.
• Kích thước kết nối: DN50 – DN300.
• Kiểu kết nối: Kết nối wafer.
• Vật liệu cấu tạo: Gang.
• Vật liệu gioăng: Cao su EPDM, NPR…
• Kiểu điều khiển: Điều khiển khí nén.
• Áp suất khí nén: 3bar – 8bar.
• Nhiệt độ làm việc: -20 – 150 độ C.
• Áp suất làm việc: 1.0Mpa, 1.6Mpa.

Cấu tạo và cơ chế hoạt động của van bướm khí nén D671X-10/16Q

Cấu tạo cơ bản

Van bướm khí nén D671X-10/16Q được thiết kế với kết cấu gọn, tối ưu cho hệ thống đường ống, bao gồm các bộ phận chính sau:

• Thân van: Thường được chế tạo từ gang hoặc gang dẻo phủ epoxy, có khả năng chịu áp lực tốt và chống ăn mòn hiệu quả. Thiết kế dạng wafer giúp dễ dàng lắp đặt giữa hai mặt bích, tiết kiệm không gian và chi phí thi công.
• Đĩa van (cánh bướm): Là bộ phận trực tiếp tiếp xúc và điều tiết lưu chất. Đĩa van có thể xoay từ 0–90 độ, cho phép đóng/mở nhanh hoặc điều tiết lưu lượng theo yêu cầu. Vật liệu phổ biến là inox hoặc gang phủ, đảm bảo độ bền và hạn chế mài mòn.
• Trục van: Đóng vai trò truyền chuyển động từ bộ điều khiển đến đĩa van. Trục thường được gia công chính xác, đảm bảo độ ổn định khi vận hành và giảm rung lắc.
• Gioăng làm kín: Thường sử dụng cao su EPDM hoặc NBR, giúp tăng độ kín khít giữa đĩa và thân van, hạn chế tối đa rò rỉ lưu chất, đặc biệt trong môi trường nước hoặc chất lỏng thông thường.
• Bộ truyền động khí nén (Actuator): Là bộ phận quan trọng giúp tự động hóa quá trình vận hành. Actuator sử dụng áp lực khí nén để tạo lực xoay trục van, có thể là dạng tác động đơn hoặc tác động kép, đáp ứng đa dạng nhu cầu sử dụng trong thực tế.

Cơ chế hoạt động

Van bướm khí nén D671X-10/16Q hoạt động dựa trên nguyên lý sử dụng áp suất khí nén để điều khiển chuyển động quay của đĩa van thông qua bộ truyền động.

Khi hệ thống cấp khí nén hoạt động, áp lực khí sẽ tác động lên piston hoặc bánh răng bên trong actuator, tạo ra lực xoay truyền đến trục van. Từ đó, đĩa van sẽ quay trong phạm vi từ 0 đến 90 độ để thực hiện quá trình đóng hoặc mở dòng chảy.

• Khi van mở: Khí nén được cấp vào actuator làm đĩa van xoay song song với dòng chảy, tạo điều kiện cho lưu chất đi qua với tổn thất áp suất thấp.
• Khi van đóng: Khí nén ngừng cấp (hoặc chuyển hướng đối với actuator tác động kép), đĩa van quay về vị trí vuông góc với dòng chảy, ngăn hoàn toàn lưu chất.

Trong suốt quá trình vận hành, gioăng làm kín đóng vai trò đảm bảo độ kín giữa đĩa và thân van, giúp hệ thống hoạt động ổn định, hạn chế rò rỉ và tăng tuổi thọ thiết bị.

Đặc điểm nổi bật van bướm khí nén D671X-10/16Q

• Vật liệu chọn lọc, chất lượng cao: Vật liệu thân van cấu trúc từ gang dẻo, vật liệu đảm bảo đạt chuẩn chất lượng, đảm bảo tính chất cơ học, tính chất hóa học đạt chất lượng, quá trình kiểm soát chất lượng luôn được thực hiện đầy đủ.
• Đĩa thép không gỉ, cấu trúc bền bỉ hơn: Nhằm đảm bảo chất lượng của van bướm khí nén D671X-10/16Q, chi tiết đĩa của van được cấu trúc từ vật liệu inox 304 là loại thép không gỉ có độ cứng cao, bền bỉ, không dễ bị biến dạng, chống gỉ sét, chống ăn mòn. Nhờ những đặc điểm này, tuy rằng đĩa van là chi tiết tiếp xúc với lưu chất, nhưng sản phẩm này vẫn đảm bảo chất lượng tuyệt đối.
• Gioăng EPDM, NBR thông dụng, hiệu suất làm kín tuyệt vời: Chi tiết gioăng làm kín được thiết kế với độ chính xác cao, cấu trúc từ vật liệu chất lượng là cao su mềm EPDM, NBR. Cũng nhờ đặc tính mềm của vật liệu này, hiệu suất làm kín của gioăng rất tuyệt vời, độ tin cậy cao.
• Kết nối wafer, tai bích chắc chắn, bền bỉ: Sản phẩm van bướm khí nén D671X-10/16Q cấu trúc kiểu kết nối dạng wafer mang lại đặc trưng về khả năng tương thích với mọi mặt bích tiêu chuẩn. Thiết kế tai bích wafer kích thước lớn, dày dặn, chắc chắn và chịu lực rất tốt.
• Cơ cấu truyền động nhỏ gọn, mạnh mẽ: Cơ chế truyền động khí nén của van bướm khí nén D671X-10/16Q thuộc loại AT, ưu điểm của loại này là momen xoắn mạnh mẽ, đáng tin cậy, hoạt động tần suất cao tốt và đặc biệt là cấu trúc rất nhỏ gọn.
• Sơn phủ Epoxy chống gỉ hiệu quả: Để nâng cao chất lượng và bộ bền của sản phẩm, phần thân van được xử lý sơn phủ epoxy lớp phủ FBE, công nghệ phủ tiên tiến, đảm bảo lớp phủ bền đẹp, chuẩn chất lượng. Bảo vệ van khỏi các điều kiện môi trường bên ngoài, chống gỉ sét, chống oxy hóa, giúp sản phẩm bền bỉ hơn.

Lợi thế khi chọn van bướm khí nén D671X-10/16Q

• Chất lượng đáng tin cậy: Quy trình sản xuất công nghệ cao, tuân thủ quy định về tiêu chuẩn thiết kế, tiêu chuẩn kiểm tra, thử nghiệm. Nhờ vậy, chất lượng vật liệu, chất lượng sản phẩm rất đáng tin cậy.
• Độ bền, tuổi thọ cao: Cấu trúc của van đáng tin cậy, vật liệu chuẩn chất lượng. Cấu trúc vật liệu thân van từ gang dẻo, chịu áp lực tốt, bền bỉ với thời gian. Cấu trúc gioăng EPDM, NBR đảm bảo hiệu suất bịt kín trong hơn 50.000 lần đóng mở. Cơ chế truyền động khí nén AT, cung cấp khả năng điều khiển đóng mở lên đến 300.000 lần.
• Khả năng bảo trì và thay thế tiện lợi: Van bướm khí nén D671X-10/16Q có cấu trúc đơn giản, nhỏ, nhẹ. Thiết kế có thể tháo rời dễ dàng, tiện lợi cho việc sửa chữa, bảo trì, thay thế. Nhờ thiết kế theo tiêu chuẩn nên bạn có thể thay thế từng bộ phận nếu sản phẩm bị hỏng, lỗi.
• Khả năng kiểm soát hệ thống tự động: Điều khiển bằng khí nén thông qua bộ truyền động khí nén, điều này mang lại khả năng kiểm soát hoạt động của van một cách tự động, mang lại nhiều lợi ích đến người dùng.
• Tối ưu chi phí: Giá thành của van rẻ đã là một lợi thế lớn khi chọn lựa sản phẩm này. Bên cạnh đó, nhờ vào các đặc trưng về thiết kế giúp tiết kiệm chi phí lắp đặt, chi phí vận hành, chi phí bảo dưỡng, bảo trì.

Van bướm khí nén D671X-10/16Q được ứng dụng trong công nghiệp như thế nào?

Van bướm khí nén D671X-10/16Q là dòng van điều khiển tự động được ứng dụng phổ biến trong nhiều lĩnh vực nhờ khả năng đóng/mở nhanh, vận hành ổn định và dễ tích hợp vào hệ thống điều khiển. Dưới đây là các ứng dụng tiêu biểu:

Trong hệ thống cấp thoát nước và xử lý nước thải

Van được sử dụng rộng rãi trong các nhà máy cấp nước, trạm xử lý nước thải để điều tiết và đóng/mở dòng chảy. Nhờ cơ chế điều khiển bằng khí nén, thiết bị giúp vận hành linh hoạt, giảm phụ thuộc vào thao tác thủ công và nâng cao hiệu suất hệ thống.

Trong ngành công nghiệp hóa chất

Với thân van bằng gang phủ epoxy kết hợp gioăng làm kín phù hợp, van có thể làm việc trong môi trường có tính ăn mòn nhẹ. Thiết bị đóng vai trò kiểm soát dòng chảy của hóa chất trong các dây chuyền sản xuất, đảm bảo quá trình vận hành ổn định và an toàn.

Trong ngành thực phẩm và dược phẩm

Van bướm khí nén D671X-10/16Q được sử dụng để điều tiết các loại lưu chất như nước sạch, dung dịch hoặc chất lỏng trung tính. Khả năng đóng kín tốt giúp hạn chế rò rỉ, đảm bảo yêu cầu về vệ sinh và độ chính xác trong quá trình sản xuất.

Trong hệ thống HVAC (điều hòa – thông gió)

Thiết bị được lắp đặt trong các đường ống dẫn nước lạnh, nước nóng hoặc khí, giúp kiểm soát lưu lượng và tối ưu hiệu quả vận hành của hệ thống điều hòa không khí, sưởi ấm trong các tòa nhà và nhà xưởng.

Trong nhà máy sản xuất và hệ thống tự động hóa

Van là lựa chọn phù hợp cho các dây chuyền sản xuất yêu cầu điều khiển tự động. Việc sử dụng khí nén giúp giảm chi phí vận hành, tăng độ bền thiết bị và đảm bảo quá trình vận hành liên tục, ổn định.
