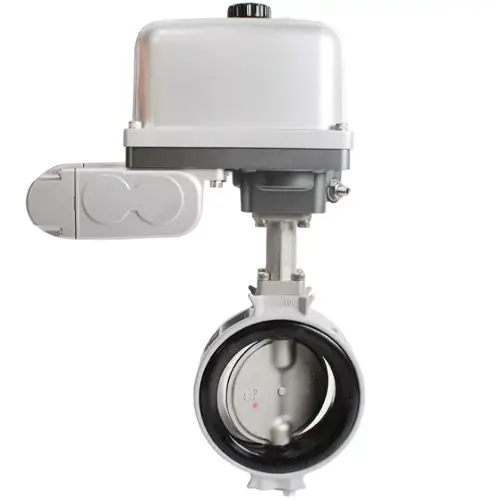

Van bướm nhôm điện Toyo 10ALM-N-MXSUE

Mô tả

Cập nhật lần cuối ngày 19/10/2026 lúc 11:26 sáng

Van bướm nhôm điện Toyo 10ALM-N-MXSUE thuộc nhóm van bướm điện Toyo: thân nhôm ADC12, đĩa inox đúc SCS13A, gioăng EPDM, bộ điện MXS dùng nguồn AC100V. Van chỉ mở hoặc đóng hoàn toàn (ON/OFF).

Thông số kỹ thuật Van bướm nhôm điện Toyo 10ALM-N-MXSUE

Thông số	Giá trị
Kiểu van	Van bướm wafer, dòng 10ALM-N
Thân van	Nhôm đúc ADC12
Đĩa van	SCS13A (inox 304 đúc)
Gioăng	EPDM; EPDM chịu clo và FKM chỉ có ở 40A–200A
Trục	SUS410 / SUS403
Cổ van	Cách nhiệt, SCS13A
Tiêu chuẩn / mặt bích	JIS B 2032 10K; lắp mặt bích JIS 5K và 10K
Áp suất tối đa	1,0 MPa
Chiều dài lắp	JIS B 2002 series 46
Bộ điện	MXS, AC100V, ON/OFF, bảo vệ tương đương IP67

Số liệu lấy từ MISUMI, catalogue TOYO No.600 và bảng thông số van điện. Bản đầy đủ có tại trang van điện TECOM của TOYO.

Vật liệu và khả năng chịu môi chất

Thân ADC12 của Van bướm nhôm điện Toyo 10ALM-N-MXSUE là hợp kim Al–Si–Cu đúc áp lực. Hợp kim này nhẹ, nhưng đồng tạo cặp điện hóa với nước có muối. Vì vậy không dùng cho nước biển, axit và kiềm mạnh.

Đĩa SCS13A là inox 304 đúc, không có molypden. Đĩa chịu nước sạch và nước làm mát. Nước có clorua cao dễ phá lớp thụ động của 304 và gây rỗ, nên cần hỏi hãng về đĩa inox 316.

EPDM là cao su không phân cực, bền với nước nóng và hơi. Cũng vì không phân cực, EPDM hấp thụ hydrocarbon và trương nở, nên hãng ghi rõ gioăng EPDM không dùng cho dầu. Khi không yêu cầu chịu clo, EPDM dùng ở 0…100 °C.

Nước cấp có clo dư tự do ≤1 mg/L cần gioăng khác. EPDM chịu clo dùng cho 0…35 °C; FKM dùng cho 35…90 °C. FKM là fluoroelastomer, liên kết C–F bền với nhiệt và dầu. Hai loại này chỉ có ở 40A–200A; EPDM tiêu chuẩn có từ 40A đến 300A. Cổ van SCS13A là đoạn inox nối thân với bộ điện, hạn chế truyền nhiệt và ngưng tụ.

Giải mã mã model và bộ điện MXS

10ALM-N là mã dòng thân nhôm; hậu tố UE cho biết đĩa SCS13A (U) và gioăng EPDM (E). MXS là bộ điện ON/OFF dùng AC100V. Bản MXSHUE dùng cùng thân van nhưng bộ điện MXSH chạy AC200V một pha; chữ H chỉ bản 200V.

Lưới điện ở Việt Nam thường là 220V, nên phải xác nhận điện áp khi đặt hàng. Hãng có tùy chọn AC115/230V. Không đấu bộ AC100V vào lưới 220V.

Bộ điện	Cỡ van	Khối lượng	Đóng/mở (50/60 Hz)	Dòng 100V / 200V
MXS(H)-2	40A–100A	6,1–6,9 kg	25/21 s	0,65 A / 0,35 A
MXS(H)-3	125A–150A	11,1–11,6 kg	35/30 s	1,2 A / 0,6 A
MXS(H)-4	250A–300A	30,0–35,0 kg	49/41 s	2,8 A / 1,5 A

Cỡ 200A: theo catalogue TOYO, xác nhận khi đặt hàng. Bộ điện có cách điện cấp E, 100 MΩ ở DC500V, môi trường −10…50 °C. IP67 nghĩa là kín bụi hoàn toàn và chịu ngâm nước tạm thời.

Điện trở sấy giữ hộp ấm hơn môi trường, hạn chế hơi nước ngưng tụ làm hỏng mạch và tiếp điểm. Khi kéo tay quay trên nắp để thao tác tay, công tắc khóa liên động cắt nguồn động cơ và điện trở sấy. Nhờ vậy động cơ không quay khi người đang quay tay.

Bộ điện có chỉ thị vị trí tại chỗ và công tắc hành trình tiếp điểm khô. Tùy chọn: biến trở phản hồi vị trí, bộ chuyển đổi R/I (4–20 mA).

Bản MXS chỉ ON/OFF. Muốn điều tiết, TOYO dùng bộ MXCN với tín hiệu vào và phản hồi chuẩn DC4–20 mA. Cấu hình MXCN trên thân ALM: theo catalogue TOYO, xác nhận khi đặt hàng.

Ứng dụng

Dùng Van bướm nhôm điện Toyo 10ALM-N-MXSUE để đóng ngắt từ xa trên đường nước sạch, nước làm mát, nước cấp có clo dư và nước nóng, với gioăng chọn đúng dải nhiệt độ.

• Nên dùng: cấp nước tòa nhà, tháp giải nhiệt, trạm bơm điều khiển từ tủ điện.
• Không nên dùng: dầu với gioăng EPDM; nước biển; axit, kiềm mạnh; áp trên 1,0 MPa.

Phiên bản khác cùng dòng

Ở vị trí ít thao tác, Toyo 10ALM-N-GUE hộp số tay quay cho chi phí đầu tư thấp hơn và không cần nguồn điện. Cùng thân van còn có bản MXSHUE (AC200V), bản chịu clo LUCE/GUCE (hãng khuyên cho nước cấp) và bản FKM LUF/GUF (hãng khuyên cho nước nóng).

So sánh với model tương đương

Trong dòng 10ALM-N, bản điện cần nguồn AC; bản khí nén 10ALM-N-FDUE cần khí khô đã lọc và van điện từ. Tomoe 700Z-4I là thân nhôm ADC12, bộ điện một pha ON/OFF, DN40–300, gioăng EPDM, 1,0 MPa. Cùng cấu hình thân nhôm, vận hành điện, model tương đương của hãng khác là van bướm điện Tomoe 700Z-4I thân nhôm (Nhật Bản).

Lắp đặt và bảo trì bộ điện MXS

• Kiểm tra điện áp ghi trên bộ điện khớp với nguồn trước khi đấu dây.
• Kẹp van giữa hai mặt bích JIS 5K hoặc 10K, siết bu lông đối xứng.
• Chỉnh cam hành trình ở vị trí mở và đóng, rồi chạy thử.
• Giữ điện trở sấy cấp điện ở nơi ẩm; kiểm tra gioăng nắp sau mỗi lần mở để giữ IP67.
• Thử tay quay và công tắc khóa liên động định kỳ.

Câu hỏi thường gặp

Van bướm nhôm điện Toyo 10ALM-N-MXSUE dùng được lưới 220V không?

Bản MXSUE dùng AC100V. Với lưới 220V, chọn bản MXSHUE (AC200V) hoặc tùy chọn AC230V và xác nhận khi đặt hàng.

Van có điều tiết lưu lượng được không?

Bản MXS chỉ ON/OFF. Điều tiết dùng bộ MXCN, tín hiệu 4–20 mA; cấu hình cho thân ALM xác nhận khi đặt hàng.

Mất điện thì van ở vị trí nào?

Van dừng ở vị trí lúc mất điện; catalogue không nêu chức năng tự về vị trí an toàn cho bộ MXS. Có thể thao tác bằng tay quay trên nắp.

Mua Van bướm nhôm điện Toyo 10ALM-N-MXSUE tại Van nước Việt Nam

Để báo giá Van bướm nhôm điện Toyo 10ALM-N-MXSUE, gửi cho Van nước Việt Nam: cỡ DN, áp suất làm việc, lưu chất, nhiệt độ, điện áp nguồn, tiêu chuẩn mặt bích và số lượng. Các dòng tay gạt, tay quay, điện và khí nén khác của hãng có tại trang van bướm Toyo chính hãng Nhật Bản.
