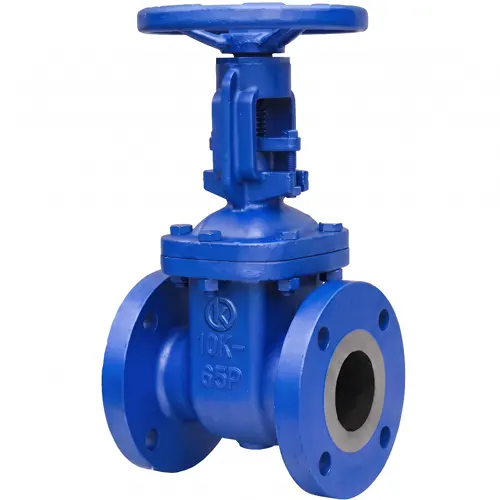

Van cổng gang ty nổi tay quay Wooken KCGR-10

Mô tả

Cập nhật lần cuối ngày 19/10/2026 lúc 04:59 chiều

Van cổng Wooken KCGR-10 là van cổng thân gang, ty nổi, bích theo KS B 2350 cấp 10K, bích KS B 1511. Model này thuộc nhóm van cổng Wooken, dòng van của nhà sản xuất Hàn Quốc thành lập năm 1998 tại Gimhae, Gyeongsangnam-do. KCGR-10 dùng cho đường nước sạch, nước làm mát và nước kỹ thuật áp thấp.

Thông số kỹ thuật van cổng Wooken KCGR-10

Dải DN chưa được xác nhận trong thông số hiện có; kích thước và thông số chi tiết theo catalogue hãng, Van nước Việt Nam gửi kèm khi báo giá. Mô tả sản phẩm gốc nằm trên website Wooken. Cách đọc mã dưới đây là suy luận từ cấu trúc tên mã, chưa có tài liệu hãng xác nhận.

Mã KCGR-10 có thể đọc là K, C (gang), G (van cổng, gate), R (ty nổi, rising stem), hậu tố 10 gợi ý cấp 10K. Dòng cùng họ thay chữ C bằng T (thép) hoặc S (inox). Đây là cách đọc suy luận, khi đặt hàng cần đối chiếu với catalogue.

Cấp 10K tương ứng áp danh nghĩa 10 kgf/cm², xấp xỉ 9,8 bar ở nhiệt độ thường. Áp cho phép giảm khi nhiệt độ tăng, và với thân gang giới hạn nhiệt còn chặt hơn thép. Bích 10K khác bích PN10 ở vòng bu-lông của nhiều cỡ, nên chọn đúng bích đối tiếp.

Ty nổi nghĩa là ty quay và nâng nêm, phần ty nhô lên khỏi tay quay khi mở. Nhìn chiều cao ty biết ngay trạng thái mở. Ren ty nằm ngoài dòng chảy, bôi mỡ được và không tiếp xúc môi chất, nhưng cần khoảng trống phía trên van.

Vật liệu và môi chất phù hợp

Gang có giá vật liệu thấp, đúc được thân lớn và đủ bền cho nước sạch ở áp thấp. Gang xám cứng nhưng giòn: va đập mạnh, búa nước hoặc sốc nhiệt làm thân nứt thay vì biến dạng như thép. Vật liệu nêm, ty và gioăng của KCGR-10 theo catalogue hãng, cần xác nhận khi báo giá.

Gang bị ăn mòn trong nước biển, axit và nước chứa clorua cao, vì sắt hòa tan và graphit còn lại làm thân xốp. Môi chất này nên chuyển sang inox.

Dùng được:

• Nước sạch, nước làm mát tuần hoàn
• Nước thải sinh hoạt đã lọc cặn thô
• Dầu và khí khô ở nhiệt độ thường, áp trong 10K

Không nên dùng:

• Hơi và dầu nóng, môi chất sốc nhiệt
• Nước biển, axit, kiềm
• Bùn đặc, cặn rắn
• Đường có búa nước mạnh

Phiên bản khác cùng dòng

Môi chất có tính ăn mòn nhẹ dùng bản inox KSGR-10 cùng kiểu ty nổi, theo KS B 2361.

Đường hơi hoặc dầu nóng dùng bản thép đúc KTGR-P10. Thép đúc dẻo hơn gang nên chịu tốt hơn sốc nhiệt và áp xung.

So sánh với model tương đương

Model gang ty nổi nêm bọc EPDM tương đương là Shinyi GRHX. Điểm cần so là vật liệu mặt kín: nêm bọc EPDM kín tốt với nước nhưng EPDM không hợp dầu khoáng.

Nếu môi chất có dầu, hỏi hãng loại nêm của KCGR-10 trước khi dùng nêm bọc cao su. Với nước sạch, hai kiểu mặt kín đều dùng được.

Lắp đặt và bảo trì

• Siết bu-lông bích theo thứ tự chéo, nhiều lượt, để mặt bích gang không bị cong.
• Không treo ống nặng lên van gang; đỡ ống riêng để thân không chịu lực uốn.
• Không dùng van cổng để tiết lưu; chỉ mở hết hoặc đóng hết.
• Bôi mỡ ren ty nổi định kỳ và đóng mở thử van ít dùng mỗi quý.
• Mở van từ từ khi cấp nước vào đường rỗng để tránh búa nước làm nứt thân gang.
• Rò ở ty thì siết đai ốc ép packing, nếu không hết thì thay packing sau khi xả áp.

Câu hỏi thường gặp

10K trong KS B 2350 tương ứng bao nhiêu bar, bích có lắp lẫn với PN10 được không?

10K là cấp áp 10 kgf/cm², xấp xỉ 9,8 bar ở nhiệt độ thường. Bích 10K theo hệ KS/JIS khác bích PN10 theo EN 1092-1 ở đường kính vòng bu-lông hoặc số lỗ ở nhiều cỡ DN, nên không mặc định lắp lẫn. Khi thay thế, đối chiếu bản vẽ bích đối tiếp trước khi đặt.

Vì sao gang không dùng cho đường có sốc nhiệt?

Gang xám có cấu trúc chứa graphit dạng vảy, chịu kéo và chịu va đập kém. Thân dày không đều giãn nở không đồng đều khi nhiệt độ đổi đột ngột, sinh ứng suất và dễ nứt. Vì vậy hơi và dầu nóng nên chuyển sang thép đúc.

Ty nổi cần chừa bao nhiêu khoảng trống phía trên van?

Khi mở hết, ty nhô lên phía trên tay quay. Chiều cao này tăng theo cỡ van và có trong bản vẽ catalogue. Dự trù khoảng trống cho toàn hành trình ty trước khi bố trí van dưới sàn kỹ thuật hoặc dầm.

Mua van cổng Wooken KCGR-10 tại Van nước Việt Nam

Khi hỏi giá, gửi Van nước Việt Nam các thông tin: DN, áp làm việc, môi chất, nhiệt độ, tiêu chuẩn bích đối tiếp và số lượng.
