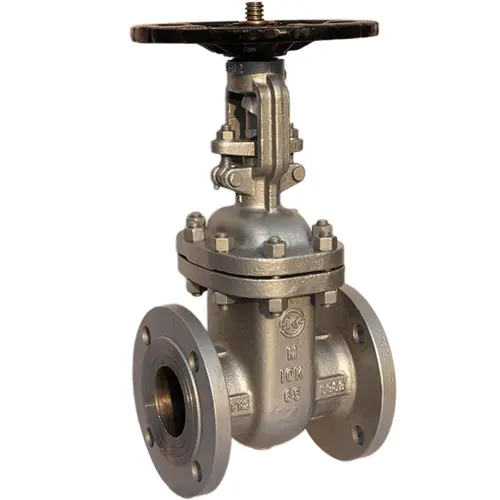

Van cổng thép ty nổi tay quay Wooken KTGR-P10

Mô tả

Cập nhật lần cuối ngày 19/10/2026 lúc 05:05 chiều

Van cổng Wooken KTGR-P10 là van cổng thép đúc, ty nổi, theo KS B 2361, dùng cho đường hơi và dầu nóng. Model này thuộc nhóm van cổng Hàn Quốc Wooken của nhà sản xuất thành lập năm 1998 tại Gimhae, Hàn Quốc. Thân thép thay cho gang ở những vị trí có nhiệt độ cao hoặc áp xung.

Thông số kỹ thuật van cổng Wooken KTGR-P10

Dải DN chưa được xác nhận trong thông số hiện có; kích thước và thông số chi tiết theo catalogue hãng, Van nước Việt Nam gửi kèm khi báo giá. Thông tin hãng xem tại wooken.co.kr. KS B 2361 là tiêu chuẩn dành cho van cổng thép và inox của Hàn Quốc, nhóm vật liệu này dùng chung tiêu chuẩn với model inox KSGR-10.

Theo cách đọc suy luận từ tên mã: K, T (thép), G (gate), R (rising, ty nổi). Hậu tố 10 gợi ý cấp 10K và ý nghĩa chữ P chưa rõ. Cả hai điểm này cần đối chiếu catalogue trước khi dùng cho hệ áp – nhiệt cụ thể.

Ty nổi cho thấy trạng thái mở bằng chiều cao ty, ren ty nằm ngoài dòng chảy nên không bị hơi hoặc dầu nóng bào mòn. Đổi lại cần khoảng trống phía trên van bằng toàn hành trình ty. Ở đường hơi, nhìn trạng thái van từ xa là lợi ích vận hành thực tế.

Vật liệu và môi chất phù hợp

Thép đúc dẻo và giữ độ bền ở nhiệt độ cao hơn gang, chịu được giãn nở nhiệt và áp xung mà không nứt giòn. Thép carbon đúc thường dùng là ASTM A216 WCB, mác của KTGR-P10 theo catalogue hãng. Giới hạn nhiệt – áp của thép WCB xem tại van cổng thép đúc.

Thép carbon không chống ăn mòn: nước giàu oxy, nước biển và axit làm gỉ thân và mặt kín. Cần chống ăn mòn thì dùng thép không gỉ.

Dùng được:

• Hơi bão hòa và hơi quá nhiệt trong giới hạn catalogue
• Dầu nóng, dầu truyền nhiệt
• Nước nóng, nước cấp nồi hơi

Không nên dùng:

• Nước biển, nước clorua cao
• Axit, kiềm
• Bùn đặc, cặn rắn
• Vị trí vượt cấp áp ghi trong catalogue

Phiên bản khác cùng dòng

Nước lạnh không cần thép đúc; KCGR-10 thân gang rẻ hơn, theo KS B 2350 cấp 10K. Môi chất ăn mòn thì dùng KSGR-10 thân inox, cùng KS B 2361.

Cả ba model cùng kiểu ty nổi, cùng nhà sản xuất, chỉ khác vật liệu thân, nên bản vẽ lắp đặt dễ chuyển đổi giữa các dòng.

So sánh với model tương đương

Model thép đúc nhập khẩu Nhật tương đương là Kitz 150SCL. Theo cách đặt tên, 150 là cấp áp Class 150 theo hệ ASME, trong khi Wooken theo hệ KS.

Khác hệ tiêu chuẩn thì bích đối tiếp thường khác vòng bu-lông. Khi thay thế model cũ, đối chiếu bản vẽ bích và chiều dài thân trước khi đặt.

Lắp đặt và bảo trì

• Với đường hơi, xả nước ngưng và sấy nóng đường ống trước khi mở van để tránh búa hơi.
• Siết bu-lông bích theo thứ tự chéo, nhiều lượt; thay gioăng bích mới mỗi lần tháo.
• Chỉ dùng mở hết hoặc đóng hết, không tiết lưu bằng van cổng.
• Bôi mỡ chịu nhiệt cho ren ty nổi và kiểm tra khoảng trống phía trên van.
• Siết lại đai ốc ép packing sau lần nóng đầu tiên, vì packing co và lỏng khi gia nhiệt.
• Đóng mở thử van ít dùng mỗi quý; thay packing khi rò ở ty.

Câu hỏi thường gặp

Thép đúc khác gang ở điểm nào khi chịu hơi và dầu nóng?

Thép đúc dẻo, kéo giãn trước khi gãy; gang xám giòn và nứt khi sốc nhiệt hoặc va đập. Thép cũng giữ độ bền ở nhiệt độ cao tốt hơn gang. Vì vậy hơi, dầu nóng và đường có áp xung dùng thép đúc.

Hậu tố P10 trong KTGR-P10 nghĩa là gì?

Van nước Việt Nam chưa có tài liệu hãng giải thích hậu tố này. Theo suy luận, số 10 gợi ý cấp 10K, còn chữ P chưa rõ ý nghĩa. Cấp áp và áp – nhiệt cho phép cần lấy theo catalogue Wooken khi báo giá.

Thép đúc carbon dùng cho nước có gỉ sét không?

Thép carbon gỉ khi tiếp xúc nước giàu oxy hoặc không khí ẩm. Sản phẩm gỉ làm xước mặt kín và có thể kẹt ty. Nước sạch, đường kín và có sơn bảo vệ ngoài là điều kiện dùng ổn; nước ăn mòn, nước biển thì chuyển sang inox.

Mua van cổng Wooken KTGR-P10 tại Van nước Việt Nam

Khi hỏi giá, gửi Van nước Việt Nam các thông tin: DN, áp làm việc, nhiệt độ, môi chất, tiêu chuẩn bích đối tiếp và số lượng.
