Van cổng tín hiệu điện ARV Malaysia – Chính hãng, đủ giấy tờ nghiệm thu PCCC

Cập nhật lần cuối ngày 02/02/2026 lúc 04:47 chiều

Trong một hệ thống chữa cháy tự động (Sprinkler), rủi ro lớn nhất không phải là máy bơm hỏng, mà là khi có hỏa hoạn, nước không thể đến được vòi phun chỉ vì… một chiếc van chặn trên đường ống đang bị ai đó vô tình khóa lại. Làm thế nào để phòng điều khiển trung tâm biết chính xác 100% trạng thái đóng/mở của từng chiếc van trong tòa nhà?

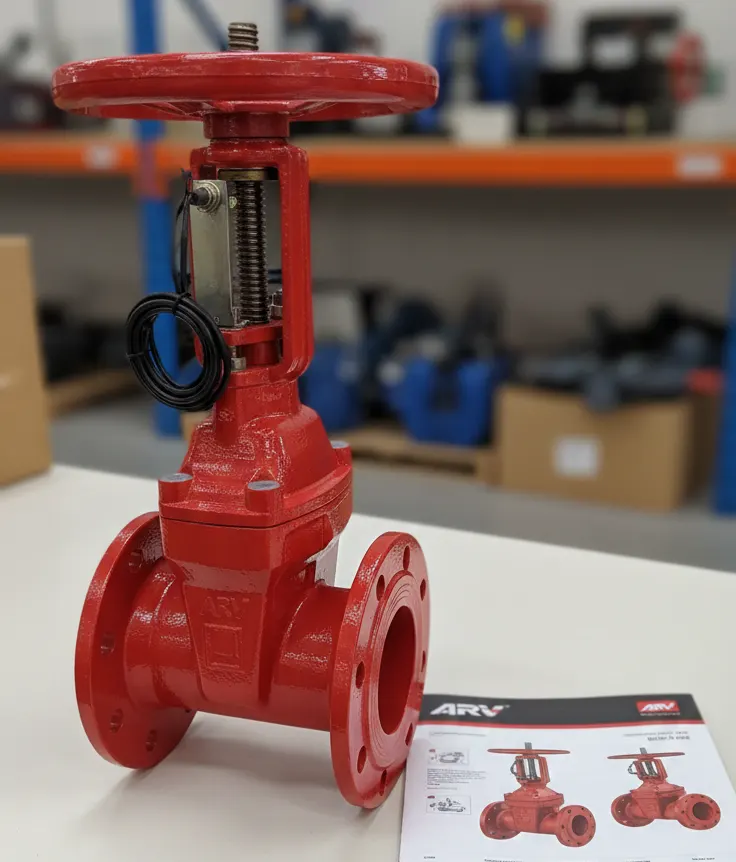

Van cổng tín hiệu điện ARV (xuất xứ Malaysia) chính là giải pháp giám sát thông minh bắt buộc phải có để giải quyết bài toán tử thần này. Về bản chất, đây là một dòng Van cổng ty nổi vận hành bằng tay quay, nhưng được tích hợp thêm cảm biến tiệm cận gửi tín hiệu về tủ báo cháy.

Là thương hiệu van công nghiệp số 1 tại Malaysia, ARV đã trở thành “tiêu chuẩn vàng” cho các dự án tại Việt Nam nhờ chất lượng đúc Gang cầu GGG50 bền bỉ và giá thành hợp lý hơn nhiều so với hàng G7. Tại VAN NƯỚC VIỆT NAM, chúng tôi tự hào là đối tác phân phối chiến lược dòng sản phẩm cao cấp này trong hệ sinh thái Van Cổng công nghiệp:

• Chuẩn PCCC: Sản phẩm được tin dùng tại 80% các tòa nhà chung cư, nhà máy nhờ khả năng báo tín hiệu chính xác, không chập chờn.
• Sẵn sàng nghiệm thu: Cam kết cung cấp đầy đủ Catalogue, CO/CQ bản gốc và các chứng từ nhập khẩu để nhà thầu làm hồ sơ trình duyệt Cảnh sát PCCC.
• Đồng bộ hệ thống: Dễ dàng tích hợp với các dòng Van cổng chữa cháy màu đỏ đặc trưng để tạo nên cụm bơm hoàn chỉnh.

Hãy cùng xem chi tiết cấu tạo, sơ đồ đấu nối và bảng giá ưu đãi cho dự án của dòng van ARV chính hãng ngay dưới đây.

Cấu tạo và nguyên lý hoạt động

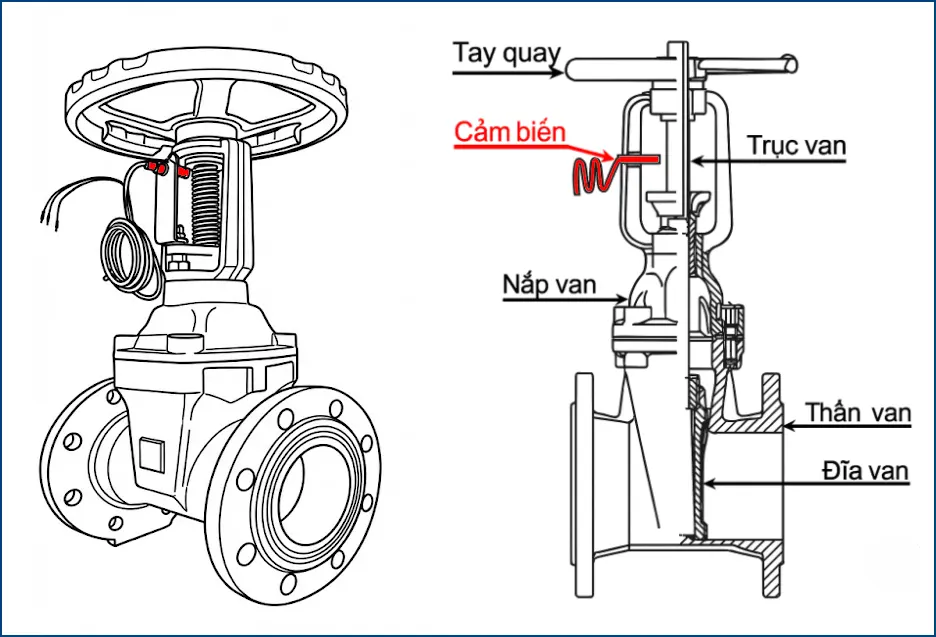

Cấu tạo

Để được các cơ quan chức năng nghiệm thu đưa vào sử dụng trong hệ thống PCCC, van cổng tín hiệu điện ARV phải đáp ứng những tiêu chuẩn khắt khe về vật liệu và độ chính xác của tín hiệu. Dưới đây là phân tích chi tiết.

Về mặt cơ khí, sản phẩm này thực chất là một chiếc Van cổng ty nổi (Rising Stem Gate Valve) được nâng cấp. Cấu tạo gồm 3 phần chính:

• Thân van: Được đúc nguyên khối từ Gang cầu (Ductile Iron GGG50). Khác với dòng gang xám giòn và dễ vỡ của các loại van rẻ tiền, gang cầu có khả năng chịu áp lực va đập cao, đảm bảo an toàn tuyệt đối khi xảy ra sự cố tăng áp đột ngột trong đường ống cứu hỏa.
• Bộ phận vận hành: Sử dụng tay quay (Handwheel) để đóng mở. Trục van làm bằng thép không gỉ, sẽ trồi lên cao khi mở và hạ xuống khi đóng.
• Cảm biến tiệm cận: Đây là “bộ não” của van đóng vai trò như “con mắt” giám sát, giúp hệ thống biết được van đang ở trạng thái Đóng hay Mở mà không cần người đến kiểm tra trực tiếp.

Nguyên lý hoạt động

Nguyên lý cốt lõi dựa trên sự phát hiện khoảng cách vật lý giữa cảm biến và vật tác động. Khi khoảng cách này thay đổi đến một giới hạn nhất định (điểm tiệm cận), cảm biến sẽ kích hoạt tín hiệu điện.

Bước 1: Trạng thái chờ (Van đóng hoặc mở hoàn toàn)

• Khi van đang ở vị trí bình thường (ví dụ: Đang mở), “vật tác động” nằm xa cảm biến.
• Mạch điện bên trong cảm biến ở trạng thái ổn định (Thường mở – NO hoặc Thường đóng – NC tùy cài đặt). Tủ điều khiển nhận tín hiệu báo trạng thái hiện tại.

Bước 2: Vận hành van

• Khi người vận hành xoay tay quay để đóng hoặc mở van, Ty van sẽ di chuyển tịnh tiến (đi lên hoặc đi xuống).
• “Vật tác động” gắn trên ty van cũng di chuyển theo.

Bước 3: Phát hiện tiệm cận (Detection)

• Khi van di chuyển đến vị trí giới hạn (ví dụ: Đóng hoàn toàn), vật tác động sẽ di chuyển đến ngay sát bề mặt của cảm biến (khoảng cách chỉ vài mm).
• Cảm biến phát hiện sự hiện diện của vật này thông qua từ trường hoặc điện cảm (chi tiết ở mục 3).

Bước 4: Xuất tín hiệu (Output)

• Ngay lập tức, cảm biến thay đổi trạng thái mạch điện (từ Ngắt sang Dẫn hoặc ngược lại).
• Tín hiệu điện (thường là 24V DC) được gửi về tủ điều khiển trung tâm (BMS hoặc tủ báo cháy), làm sáng đèn báo hoặc kích hoạt chuông báo động.

So sánh nhanh: Nếu công trình của quý khách không yêu cầu bắt buộc phải kết nối tín hiệu về tủ trung tâm, quý khách có thể sử dụng dòng Van cổng ty nổi Trung Quốc để tiết kiệm chi phí vật tư khoảng 30-40%.

Thông số kỹ thuật chuẩn Catalogue ARV

Dưới đây là bảng thông số kỹ thuật chi tiết giúp quý khách hàng đối chiếu với hồ sơ thiết kế:

Lưu ý quan trọng khi lắp đặt:

Vì van được thiết kế theo chuẩn mặt bích BS, quý khách cần lưu ý chọn đúng loại Van cổng mặt bích hoặc mặt bích hàn trên đường ống có cùng tiêu chuẩn BS PN16. Tránh lắp lẫn với tiêu chuẩn JIS 10K (Nhật) hoặc ANSI (Mỹ) vì sẽ bị lệch tâm lỗ bu lông.

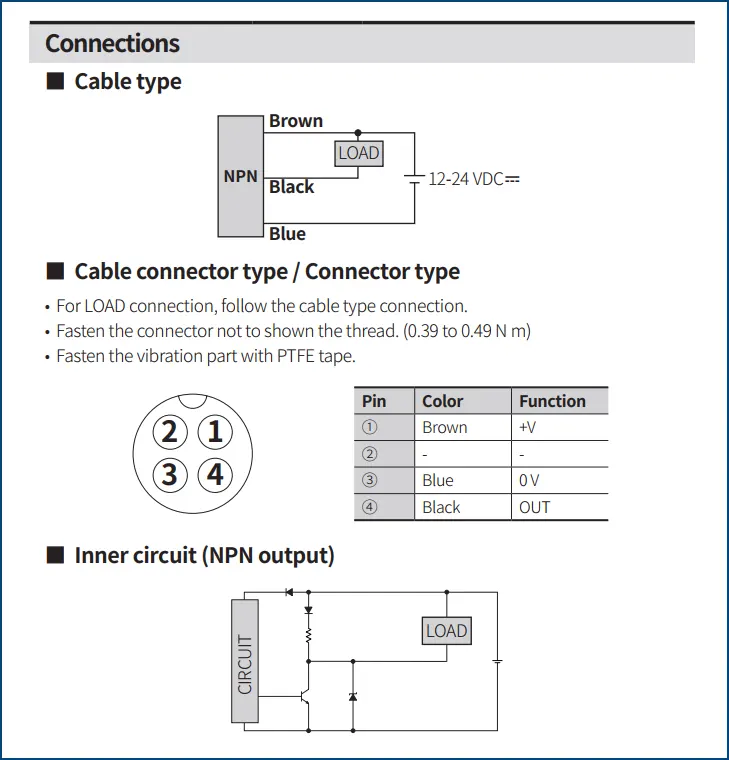

Hướng dẫn đấu nối dây tín hiệu (Wiring)

Có 2 trường hợp phổ biến khi lắp cho van cổng tín hiệu:

Trường hợp A: Đấu vào Rơ-le trung gian (Relay) hoặc Đèn báo

Trường hợp này dùng khi bạn muốn chuyển tín hiệu về tủ báo cháy hoặc tủ điều khiển không dùng PLC.

Vì cảm biến là NPN (xuất ra 0V), bạn cần đấu tải (cuộn hút Relay hoặc đèn) nằm giữa nguồn Dương và dây Đen.

• Bước 1: Nối dây Nâu vào nguồn +24V.
• Bước 2: Nối dây Xanh dương vào nguồn 0V.
• Bước 3 (Đấu tải):
  • Chân Dương (+) của cuộn hút Relay (hoặc đèn) nối vào nguồn +24V.
  • Chân Âm (-) của cuộn hút Relay (hoặc đèn) nối vào dây Đen của cảm biến.

Kết quả: Khi van đóng/mở đụng vào cảm biến -> Cảm biến kích hoạt -> Dây đen thông mạch xuống 0V -> Relay hút (hoặc đèn sáng).

Trường hợp B: Đấu vào PLC

Dùng cho các hệ thống giám sát tòa nhà (BMS) hoặc công nghiệp.

• Bước 1: Nối dây Nâu vào nguồn +24V và Xanh dương vào 0V (cấp nguồn cho cảm biến nuôi).
• Bước 2: Đấu dây Đen vào chân đầu vào (Input X0, X1…) của PLC.
• Bước 3 (Quan trọng): Đấu chân S/S (hoặc COM) của khối Input PLC lên nguồn +24V.
  • Lý do: Vì cảm biến NPN xuất ra tín hiệu Âm, nên chân chung (COM) của PLC phải là Dương để tạo thành mạch kín (Kiểu đấu Source Input cho PLC).

Tại sao Van ARV là lựa chọn số 1 cho hệ thống Sprinkler?

Trong hệ thống chữa cháy tự động (Sprinkler), các van chặn (Stop Valve) đóng vai trò sống còn.

• Tuân thủ quy chuẩn: Theo QCVN 06:2022/BXD về An toàn cháy cho nhà và công trình, các van khóa trên đường ống cấp nước chữa cháy chính phải có tín hiệu giám sát trạng thái. Van cổng tín hiệu điện ARV đáp ứng hoàn toàn yêu cầu này.
• Đồng bộ hệ thống: Sản phẩm thường được lắp đặt kèm với Y lọc, Van một chiều và Khớp nối mềm
• trong cùng một cụm bơm. Quý khách có thể tham khảo trọn bộ vật tư màu đỏ đặc trưng này tại danh mục Van cổng chữa cháy của chúng tôi.
• Độ bền vượt trội: So với các dòng van Trung Quốc giá rẻ, lớp sơn Epoxy của ARV dày hơn, bám dính tốt hơn, giúp van không bị rỉ sét dù không vận hành trong thời gian dài (thường hệ thống PCCC rất ít khi hoạt động).

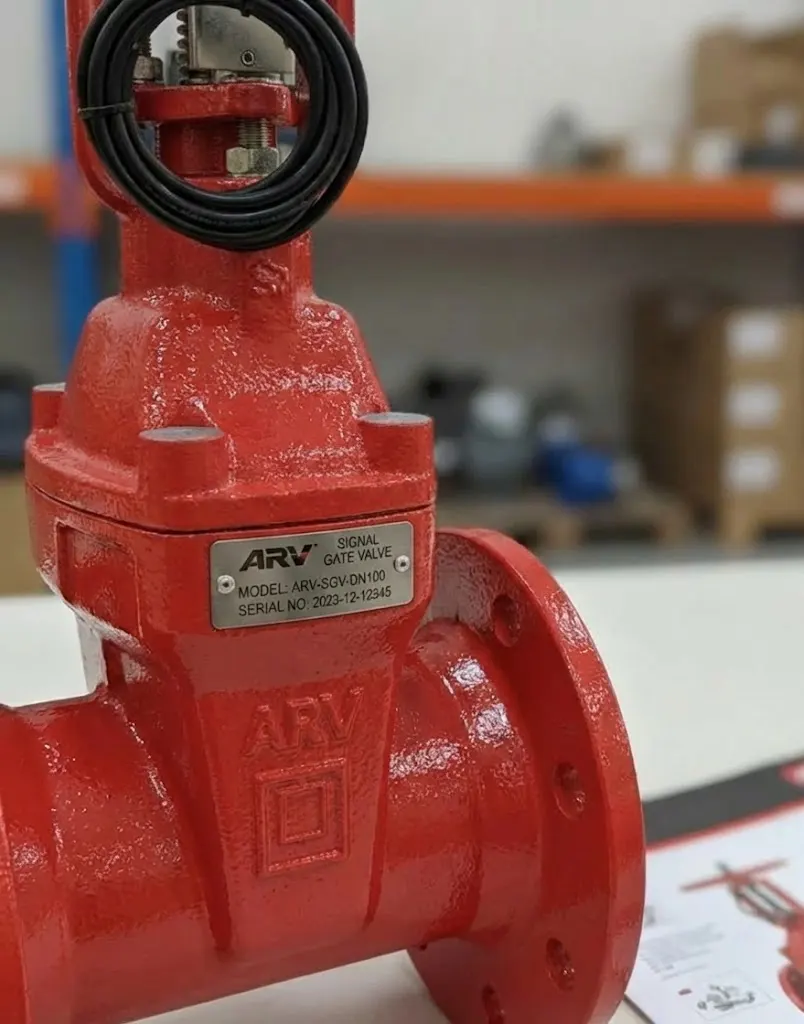

Cảnh báo hàng giả:

Hiện nay trên thị trường đã xuất hiện van ARV nhái. Hàng chính hãng ARV Malaysia luôn có chữ đúc nổi sắc nét trên thân van (Logo ARV, Size, Áp lực PN16) và đi kèm CO/CQ trùng khớp số Series.

TỔNG KẾT VÀ CAM KẾT PHÁP LÝ

Tại sao Van ARV là “Chân ái” của nhà thầu PCCC?

Tổng kết lại, van cổng tín hiệu điện ARV không chỉ đơn thuần là một thiết bị đóng ngắt dòng chảy. Nó là “tấm khiên” bảo vệ an toàn cho cả tòa nhà và là “tấm vé” thông hành giúp nhà thầu vượt qua khâu nghiệm thu khắt khe của Cảnh sát PCCC.

• Chọn ARV: Bạn chọn sự an tâm về pháp lý (CO/CQ đầy đủ), sự ổn định về vận hành (Switch báo chính xác) và sự tối ưu về chi phí (Rẻ hơn hàng Nhật/G7 tới 40%).
• Lời khuyên: Đừng vì tiết kiệm một chút chi phí vật tư đầu vào mà sử dụng các loại van trôi nổi, tín hiệu chập chờn, dẫn đến nguy cơ bị phạt hoặc yêu cầu thay thế khi kiểm tra định kỳ.

Quyền lợi Độc quyền tại Kho VAN NƯỚC VIỆT NAM

Chúng tôi hiểu nỗi lo của bộ phận thu mua (Purchasing) khi tìm nguồn hàng dự án. Vì vậy, chúng tôi cam kết:

1. Hồ sơ năng lực chuẩn: Cung cấp bộ hồ sơ Catalogue + CO/CQ + Chứng chỉ xuất xưởng bản sao y công chứng ngay khi giao hàng.
2. Hỗ trợ kỹ thuật 24/7: Kỹ sư của chúng tôi sẵn sàng Video Call hướng dẫn đấu nối Switch hoặc xuống trực tiếp công trình hỗ trợ nếu có sự cố.
3. Bảo hành dự án: Bảo hành 12 tháng theo cơ chế 1 đổi 1. Đặc biệt, hỗ trợ lưu kho giữ giá nếu dự án bị delay tiến độ.

🔥 NHẬN BÁO GIÁ DỰ ÁN – CHIẾT KHẤU TỚI 30%

Kho hàng của chúng tôi đang sẵn sàng phục vụ các size lớn Van cổng DN100, DN150, DN200 cho các dự án chung cư, nhà xưởng.

ĐỪNG MUA QUA TRUNG GIAN – HÃY LÀM VIỆC VỚI TỔNG KHO:

• 📞 Hotline Dự Án (Priority): 0969.916.835
• 💬 Zalo gửi List vật tư: Zalo
• 📧 Email nhận hồ sơ thầu: vannuocvietnam@gmail.com

CAM KẾT: Báo giá chi tiết, cạnh tranh nhất thị trường chỉ sau 15 phút nhận yêu cầu!

Câu hỏi thường gặp (FAQ)
