Van bướm lệch tâm mặt bích Samwoo HRF / HTF

Mô tả

Cập nhật lần cuối ngày 19/10/2026 lúc 11:26 sáng

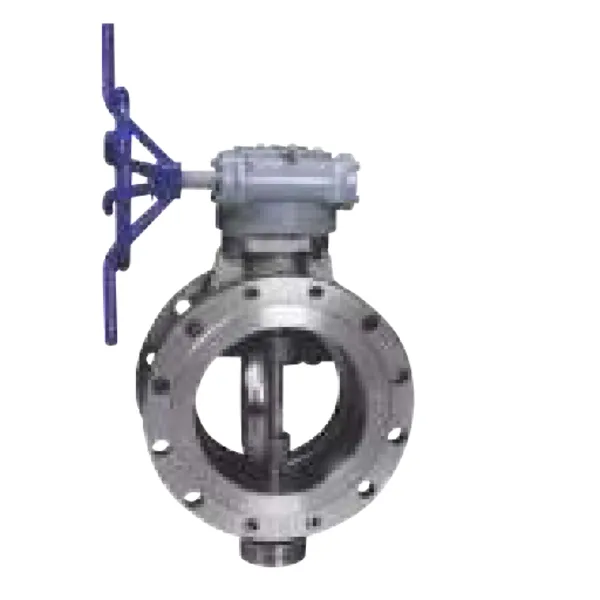

Van bướm lệch tâm mặt bích Samwoo HRF / HTF là van bướm lệch tâm kép kiểu hai mặt bích của hãng The Samwoo Valve Co., Ltd. (SWV), Hàn Quốc, thuộc dòng HP. Model nằm trong dòng van cánh bướm tay quay Samwoo mà Van nước Việt Nam phân phối, cấu hình lệch tâm, mặt bích, hộp số. HRF dùng gioăng cao su, HTF dùng gioăng Teflon (PTFE).

Thông số kỹ thuật Van bướm lệch tâm mặt bích Samwoo HRF / HTF

Theo catalogue Samwoo (tr. 4, 14–17). Dải cỡ, áp suất, nhiệt độ là của cả dòng HP; cỡ cụ thể xác nhận khi đặt hàng. Bảng kích thước HPF ở tr. 21; chiều dài lắp xác nhận bản vẽ khi đặt hàng, không suy từ bản wafer. Nguồn: catalogue van bướm lệch tâm Samwoo (PDF), tài liệu “SamWoo Valve Product Guidebook” của hãng.

Vật liệu và giới hạn sử dụng của gioăng

Thân dùng gang cầu, thép đúc, inox, đồng nhôm hoặc duplex (tr. 15). Gang cầu dẻo hơn gang xám nên chịu va đập tốt hơn. Inox 316 có molypden nên chống rỗ do clorua tốt hơn inox 304; đồng nhôm bền nước biển. Vật liệu cụ thể xác nhận khi đặt hàng.

HRF dùng gioăng cao su cho nước, khí và môi chất không ăn mòn mạnh. EPDM không phân cực nên bền nước nhưng trương nở trong dầu khoáng; NBR chịu dầu tốt hơn, nên lưu chất có dầu cần xác nhận loại cao su khi đặt hàng. HTF dùng gioăng Teflon cho hóa chất ăn mòn mạnh, tới +210 °C với RTFE. PTFE trơ hóa học và ma sát thấp nhưng cứng, chảy nguội dưới tải kéo dài; cấu hình lệch tâm kép giảm ma sát với gioăng nên dùng được PTFE.

Cấu tạo, kiểu mặt bích và nguyên lý vận hành

Ở van lệch tâm kép, tâm quay của trục dời khỏi đường tâm đĩa và đường tâm thân (tr. 16). Đĩa chỉ ma sát với gioăng ở đoạn cuối hành trình nên gioăng ít mòn. Van đồng tâm thì khác: trục đi qua tâm đĩa, đĩa ép gioăng cao su lót thân suốt hành trình.

Kiểu mặt bích bắt bu lông riêng vào từng bích ống, nên thân cứng vững và hợp đường ống lớn, có rung. Dòng HP có áp làm việc tới 25 bar, bích PN10–PN40 theo BS4504/DIN2501/ISO 2531 và ANSI B16.5, MSS SP44 CL150/300. Cấp bích cụ thể quyết định áp cho phép, nên xác nhận khi đặt hàng.

Mô-men vận hành của dòng HP (tr. 22), áp dụng cho van bướm lệch tâm mặt bích Samwoo HRF / HTF; chưa tách riêng bản mặt bích:

DN tăng 6 lần (DN50 lên DN300) thì mô-men tại 10 bar tăng hơn 52 lần; áp 16 bar làm mô-men tăng khoảng 1,5 lần. Vì vậy cỡ lớn cần hộp số hoặc bộ truyền động; khi chọn bộ điện, tính thêm hệ số an toàn. Mỗi van được thử vỏ 1,5 lần và thử kín 1,1 lần áp danh định (tr. 24).

Ứng dụng Van bướm lệch tâm mặt bích Samwoo HRF / HTF

Hãng nêu các ngành (tr. 14): dầu thô, hóa chất, nước biển, hơi nước, thực phẩm, đóng tàu, nước.

Nên dùng:

• Đường ống lớn, có rung, cần thân cứng vững.
• Đường hóa chất ăn mòn hoặc nhiệt độ cao (HTF, gioăng RTFE tới +210 °C).

Không nên dùng:

• Chọn chiều dài lắp theo bảng của bản wafer.

Phiên bản khác cùng dòng

Cùng nhóm còn có Samwoo WWF, bản lệch tâm mặt bích dùng cho cấp thoát nước, chọn theo kích cỡ và cấp áp của đường ống. Mỗi bản có bảng kích thước riêng, không dùng chung chiều dài lắp.

So sánh với model tương đương

Kitz 16UB (Nhật Bản) là van lệch tâm kép thân SCS13A (inox 304 đúc), đĩa SCS13A mạ crôm cứng, vòng làm kín PTFE, JIS 16K, 2,0 MPa cho DN40–300, −29…+160 °C, vận hành tay gạt. Dải cỡ của cả dòng Samwoo HP tới DN2000, còn Kitz 16UB nêu DN40–300 và một cấp JIS 16K; đường ống lớn hơn DN300 cần đối chiếu theo thông số thực tế. Model cùng phân khúc để đối chiếu: van bướm Kitz 16UB JIS 16K.

Lắp đặt và bảo trì van lệch tâm mặt bích

• Đối chiếu chiều dài lắp trên bản vẽ HPF với khoảng hở đường ống.
• Kiểm tra gioăng và mặt bích ống; mặt bích lệch làm hở gioăng.
• Hé mở đĩa nhẹ, rồi siết bu lông từng bích theo thứ tự chéo, đều tay.
• Kiểm tra packing quanh trục định kỳ, siết lại nếu rò nhẹ.

Câu hỏi thường gặp

Áp làm việc của HRF/HTF là bao nhiêu?

Dòng HP có áp làm việc tới 25 bar, là giá trị của cả dòng. Áp cho phép của từng cỡ và cấp bích xác nhận khi đặt hàng.

Có dùng bảng chiều dài lắp của bản wafer cho van mặt bích không?

Không. Bảng kích thước HPF ở tr. 21 catalogue là bảng riêng, chiều dài lắp xác nhận bản vẽ khi đặt hàng.

HRF và HTF chọn theo tiêu chí nào?

HRF gioăng cao su cho nước, khí; HTF gioăng Teflon cho hóa chất ăn mòn và nhiệt độ cao hơn, tới +210 °C với RTFE.

Mua Van bướm lệch tâm mặt bích Samwoo HRF / HTF tại Van nước Việt Nam

Để báo giá chính xác, gửi cho Van nước Việt Nam: DN, áp suất làm việc, lưu chất, nhiệt độ, tiêu chuẩn mặt bích, kiểu vận hành và số lượng. Cần model khác cỡ hoặc khác kiểu vận hành, tham khảo van bướm Samwoo nhập khẩu từ Hàn Quốc.
