Van cổng cổ dài – Vận hành dễ dàng cho hố ga sâu

Cập nhật lần cuối ngày 10/02/2026 lúc 11:47 sáng

Bạn đã bao giờ gặp phải tình cảnh “dở khóc dở cười” khi chiếc van chặn nước nằm sâu 3-4 mét dưới hố ga ngập nước, và cách duy nhất để vận hành là phải thuê thợ lặn hoặc xây dựng hệ thống thang sắt cồng kềnh, nguy hiểm? Trong thi công hạ tầng đô thị và xử lý nước thải, những vị trí lắp đặt sâu dưới bể ngầm hay lòng đất luôn là bài toán nan giải cho đội ngũ kỹ sư vận hành.

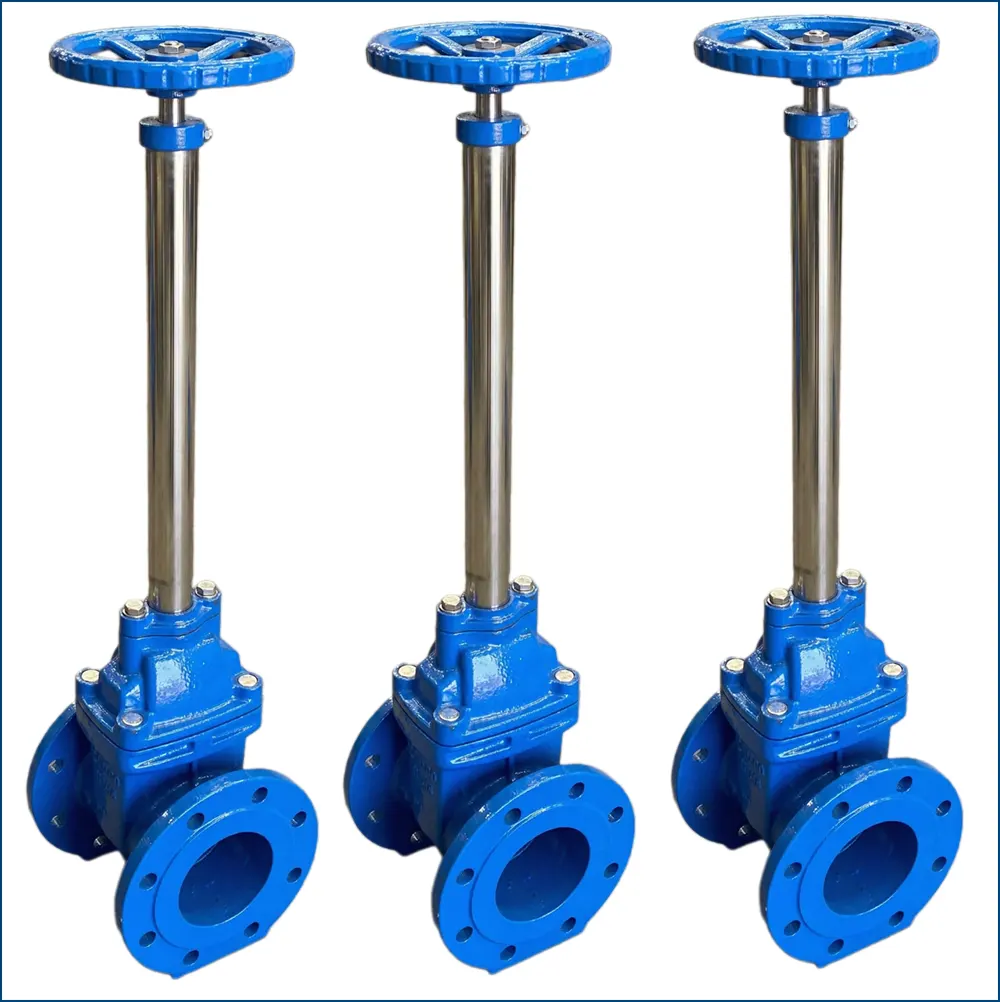

Van cổng cổ dài (tên tiếng Anh: Extended Stem Gate Valve) chính là “cánh tay nối dài” hoàn hảo cho những trường hợp đặc thù này. Về bản chất, đây là sự kết hợp cơ khí thông minh giữa dòng Van cổng ty chìm tiêu chuẩn và một trục truyền động nối dài, giúp đưa điểm vận hành (tay quay hoặc nắp chụp) lên ngay trên mặt sàn thao tác hoặc mặt đường.

Không chỉ đơn thuần là một sản phẩm trong hệ sinh thái Van Cổng công nghiệp, tại Van Nước Việt Nam, chúng tôi nâng tầm sản phẩm này thành một dịch vụ kỹ thuật chuyên sâu:

• Gia công theo yêu cầu: Chúng tôi nhận sản xuất và lắp ráp ty nối dài bằng Inox 304 hoặc Thép mạ kẽm với độ dài linh hoạt (từ 1m đến 5m) khớp chính xác với bản vẽ thực tế của hố ga.
• Đồng bộ giải pháp: Sản phẩm tương thích hoàn hảo khi lắp đặt kèm các dòng Van cổng nắp chụp ty chìm cho các dự án chôn ngầm hạ tầng đô thị.
• Vận hành nhẹ nhàng: Cơ chế khớp nối chống lệch tâm giúp việc đóng mở van ở độ sâu lớn vẫn êm ái như khi thao tác trực tiếp.

Đừng để những hố ga sâu làm gián đoạn tiến độ vận hành của bạn. Hãy cùng khám phá cấu tạo chi tiết và quy trình gia công van cổ dài chuyên nghiệp ngay dưới đây!

Trong các dự án xử lý nước thải hoặc hạ tầng ngầm, chiều sâu của bể chứa hoặc hố ga có thể dao động từ 1m đến 5m. Việc sử dụng van cổng cổ dài là giải pháp bắt buộc để đảm bảo an toàn vận hành mà không cần con người trực tiếp xuống hố.

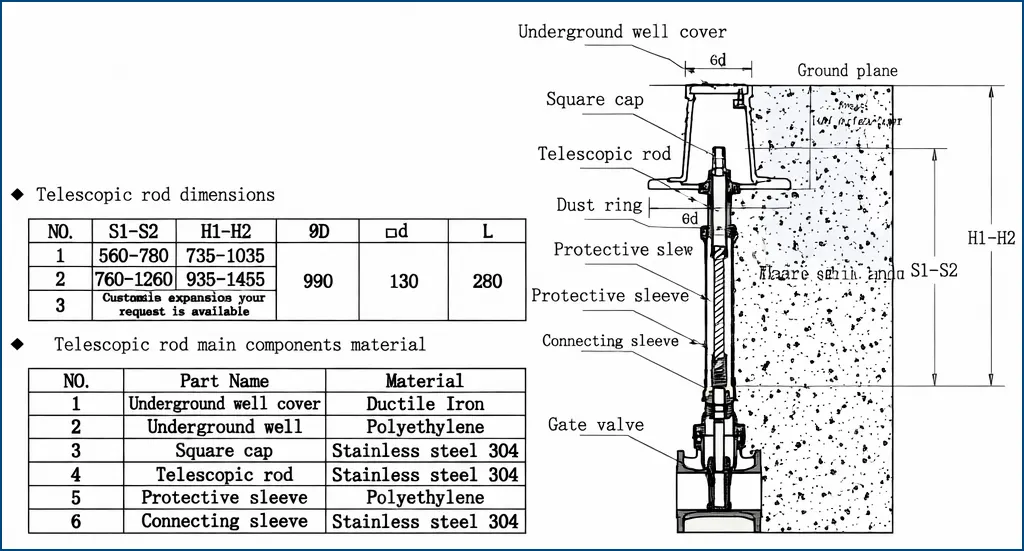

Cấu tạo bộ Van cổng cổ dài

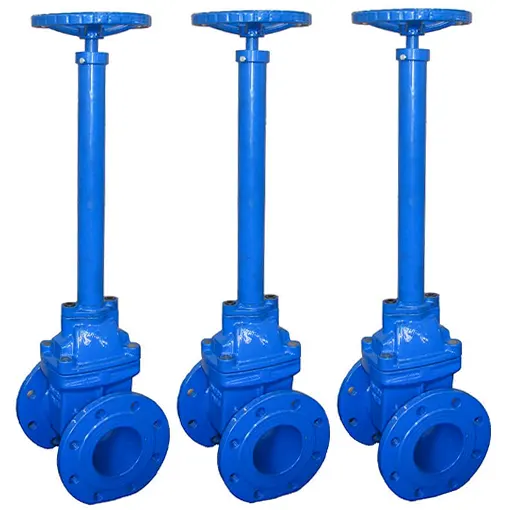

Van cổng cổ dài còn được biết đến là van cổng trục dài được sử dụng cho các công trình âm sâu dưới lòng đất, chiều dài trục không giới hạn.

Một bộ van hoàn chỉnh không chỉ là chiếc van đơn lẻ, mà là một tổ hợp cơ khí gồm 3 phần chính được liên kết chặt chẽ:

Phần Van cơ sở

Thường là các dòng van cổng công nghiệp tiêu chuẩn nằm dưới đáy hố.

• Loại van: Đa số sử dụng Van cổng ty chìm (Non-rising Stem) để hạn chế chiều cao lắp đặt tại điểm đáy.
• Vật liệu: Thân gang cầu (Ductile Iron) hoặc Inox tùy môi trường lưu chất.
• Kết nối: Mặt bích tiêu chuẩn BS/JIS.

Bộ Ty nối dài

Đây là “xương sống” của hệ thống, truyền lực momen xoắn từ tay quay xuống trục van.

• Trục truyền động: Thường làm bằng Thép không gỉ (Inox 304) hoặc Thép C45 mạ kẽm để chống lại sự ăn mòn của hơi ẩm trong hố ga.
• Ống bảo vệ (Housing): Một ống bao bên ngoài (thường là ống thép hoặc nhựa PVC) giúp bảo vệ trục quay khỏi đất đá và tạp chất, đồng thời giữ trục luôn thẳng đứng.
• Khớp nối (Coupling): Chi tiết quan trọng giúp liên kết trục nối dài vào đầu nắp chụp của van gốc. Khớp nối cần có độ rơ nhất định để bù trừ sai lệch tâm khi lắp đặt.

Bộ phận điều khiể

Nằm trên mặt sàn công tác hoặc nắp hố ga.

• Tay quay vô lăng: Nếu van có bệ đỡ (Floor Stand) nổi trên mặt sàn.
• Nắp chụp cốt vuông: Nếu chôn chìm dưới mặt đất, kết hợp với Van cổng nắp chụp ty chìm và hộp van bảo vệ.

Phân loại theo cơ chế nối

Tùy thuộc vào yêu cầu của dự án và ngân sách, chúng tôi cung cấp 2 giải pháp nối dài phổ biến:

Ty cứng cố định (Rigid Extension)

• Đặc điểm: Trục nối là một thanh cứng liền khối (hoặc hàn nối). Chiều dài L là cố định, không thay đổi được.
• Ưu điểm: Chắc chắn, chịu lực vặn xoắn cực tốt, giá thành gia công rẻ.
• Nhược điểm: Yêu cầu đo đạc chiều sâu hố ga phải chính xác tuyệt đối trước khi sản xuất.
• Ứng dụng: Các bể chứa nước có chiều sâu cố định.

Ty rút lồng nhau (Telescopic Extension)

Đây là giải pháp hiện đại thường thấy ở các dòng van nhập khẩu cao cấp.

• Đặc điểm: Thiết kế dạng ống lồng (giống ăng-ten), cho phép điều chỉnh chiều dài linh hoạt trong khoảng biên độ nhất định (ví dụ: từ 1.2m đến 1.8m).
• Ưu điểm: Dễ dàng thi công, không sợ sai số chiều sâu hố ga.
• Thương hiệu: Nổi tiếng nhất là dòng phụ kiện của Van cổng Shinyi (Việt Nam) hoặc AVK (Đan Mạch).

Thông số kỹ thuật & Dịch vụ gia công

Tại xưởng cơ khí của Van Nước Việt Nam, chúng tôi nhận gia công ty van theo yêu cầu với các thông số sau:

Lưu ý kỹ thuật quan trọng:

Với các hố ga có độ sâu lớn (> 3m), trục nối dài cần phải có Giá đỡ định vị gắn vào thành bể để chống rung lắc và cong vênh khi vận hành. Nếu không có giá đỡ này, trục van rất dễ bị gãy do lực vặn xoắn.

Ứng dụng thực tế

Van cổng cổ dài là thiết bị không thể thiếu trong các hạng mục:

1. Trạm bơm nước thải: Van nằm dưới hầm biogas hoặc bể lắng, nơi có khí độc hại, nhân viên vận hành đứng trên sàn thao tác.
2. Đê điều, thủy lợi: Van cửa phai hoặc van cổng kích thước lớn chôn sâu trong thân đê.
3. Hệ thống ngầm đô thị: Kết hợp với nắp hố ga để vận hành từ vỉa hè mà không ảnh hưởng giao thông.

Nếu môi trường trong hố ga có tính ăn mòn cao (hóa chất, nước biển), quý khách nên cân nhắc sử dụng toàn bộ phần van đáy là Van cổng Inox kết hợp với ty nối Inox 316 để đảm bảo tuổi thọ công trình trên 20 năm.

Dịch vụ gia công trọn gói

Lời khuyên an toàn từ chuyên gia

Việc vận hành một chiếc van nằm sâu dưới lòng đất chứa đựng nhiều rủi ro nếu thiết bị không đảm bảo chuẩn kỹ thuật. Để tránh tình trạng “gãy ty”, “kẹt van” sau 1-2 năm sử dụng, quý khách hàng cần lưu ý:

• Không tự chế: Tuyệt đối không dùng sắt xây dựng hoặc thép rẻ tiền để hàn nối ty van. Môi trường ẩm ướt trong hố ga sẽ làm mối hàn rỉ sét cực nhanh, dẫn đến gãy trục khi vặn mạnh.
• Dùng Inox: Hãy đầu tư trục nối bằng Inox 304 ngay từ đầu. Chi phí cao hơn sắt khoảng 30% nhưng tuổi thọ là vĩnh viễn.
• Có giá đỡ: Với các trục dài trên 3m, bắt buộc phải lắp thêm Giá đỡ trục vào thành bể để chống rung lắc.

Tại sao chọn Van Nước Việt Nam làm đối tác gia công?

Chúng tôi không chỉ bán van, chúng tôi cung cấp giải pháp kỹ thuật hoàn chỉnh:

1. Xưởng gia công riêng: Chủ động sản xuất trục nối, khớp nối, bệ đỡ… theo đúng kích thước thực tế của từng hố ga tại công trình.
2. Đa dạng vật liệu: Tùy chọn trục Thép mạ kẽm (tiết kiệm) hoặc Inox 304/316 (cao cấp) cho các môi trường hóa chất.
3. Bảo hành đồng bộ: Bảo hành 12 tháng cho cả cụm Van + Ty nối dài.

🏗️ NHẬN GIA CÔNG TY VAN CỔ DÀI – GIAO HÀNG HỎA TỐC 24H

Tiến độ công trình đang gấp? Bạn cần một bộ van cổ dài phi tiêu chuẩn mà không nơi nào có sẵn?

Hãy gửi ngay bản vẽ mặt cắt hố ga cho chúng tôi. Xưởng cơ khí của chúng tôi sẵn sàng tăng ca để bàn giao sản phẩm trong ngày!

LIÊN HỆ TƯ VẤN KỸ THUẬT & BÁO GIÁ:

• 📞 Hotline – Zalo Kỹ Sư (24/7): 0969.916.835
• 📧 Email báo giá: vannuocvietnam@gmail.com

CAM KẾT: Hoàn tiền 100% nếu ty nối không lắp vừa hoặc vận hành bị kẹt!
