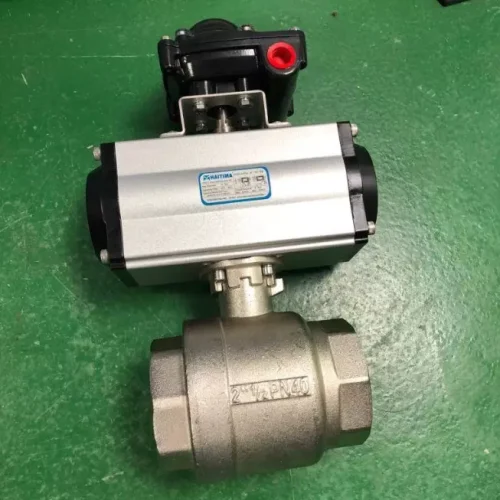

Van bi điều khiển khí nén Haitima

3.190.000

(1 đánh giá của khách hàng)
Tình trạng: Còn hàng
Bảo hành: 12 tháng
GTIN: 8931542927383 Mã: 92738 Danh mục: ,

Cập nhật lần cuối ngày 24/07/2023 lúc 05:15 chiều

Giới thiệu sản phẩm van bi điều khiển khí nén Haitima

Van bi điều khiển khí nén Haitima là dòng van bi điều khiển khí nén được sản xuất bởi thương hiệu Haitima Đài Loan, là một thiết bị hỗ trợ người dùng đóng mở và điều tiết dòng chảy bên trong hệ thống đường ống, được điều khiển bằng khí nén.

Thiết bị được Haitima cung cấp ra thị trường nhiều chủng loại và kích thước khác nhau, đáp ứng tốt yêu cầu kỹ thuật và tính năng hoạt động trong nhiều lĩnh vực.

Khác với những thiết bị van bi điều khiển điện, để thiết bị van bi điều khiển khí nén nói chung có thể vận hành được, ta cần lắp thêm cho thiết bị này một số phụ kiện khác, phụ thuộc vào mục đích sử dụng và tính năng mà người dùng mong muốn trên sản phẩm ví dụ như (van phân phối khí nén điều khiển điện từ, Limit Switch box, đầu nối dây dẫn khí nén,…).

Van bi điều khiển khí nén Haitima
Van bi điều khiển khí nén Haitima

Một số sản phẩm van bi khí nén của các thương hiệu khác

-10%
990.000
-9%
1.450.000
-5%
2.000.000
-5%
1.600.000
-18%
1.790.000
-24%
799.000
-13%
2.590.000
-6%
800.000
-2%
980.000
-20%
990.000

Đặc điểm của sản phẩm van bi điều khiển khí nén Haitima

Thiết bị van bi điều khiển khí nén Haitima mang đầy đủ các đặc điểm của dòng van bi điều khiển đó là: Van có thể được điều khiển từ xa, thời gian phản hồi với tín hiệu điều khiển nhanh, thao tác đóng mở nhanh và có thể điều chỉnh được thông qua việc lắp thêm phụ kiện van tiết lưu, độ bền cao, giá thành thấp,…

Ngoài những đặc điểm chung của van bi điều khiển khí nén thông thường, thiết bị van bi điều khiển khí nén Haitima còn mang trong mình những đặc điểm riêng biệt như:

Thiết bị được sản xuất trên dây chuyền hiện đại, áp dụng những công nghệ chế tạo đặc biệt được nghiên cứu và phát triển bởi Haitima.

Đa dạng trong chủng loại sản phẩm, với kinh nghiệm nhiều năm làm việc trong lĩnh vực nhập khẩu và phân phối các thiết bị ngành van, mình thấy với dòng van bi điều khiển khí nén được Haitima sản xuất và cung cấp ra thị trường với rất nhiều chủng loại khác nhau, đa dạng cả về bộ truyền động lẫn bộ phận thân van.

Thiết bị có khả năng là việc liên tục với cường độ cao mà vẫn đảm bảo được độ bền, đây là điều mà rất ít thiết bị van bi điều khiển khí nén hiện nay có thể làm được.

Cấu tạo của van bi điều khiển khí nén Haitima

Một thiết bị van bi điều khiển khí nén hoàn chỉnh nói chung, đều được cấu thành từ rất nhiều bộ phận và chi tiết khác nhau, nếu xét về tính cấu tạo và nhiệm vụ, ta có thể chia ra làm hai bộ phận cơ bản đó là: Bộ truyền động sử dụng khí nén và bộ phận thân van bi.

Điều này cũng không ngoại lệ khi áp dụng trên sản phẩm van bi điều khiển khí nén Haitima.

  • Bộ truyền động khí nén

Có hai kiểu bộ truyền động khí nén được sử dụng trên các thiết thiết bị van bi là kiểu tác động đơn (khí nén sẽ tác dụng vào một chiều đóng hoặc mở của van,  chiều còn lại là tác động của lò xo hồi vị), kiểu tác tác động kém (khí nén sẽ tác động vào cả hai chiều đóng và mở).

Bộ truyền động khí nén của van bi điều khiển khí nén, có nhiệm vụ tạo ra chuyển động quay từ áp lực của khí nén để điều khiển trạng thái làm việc của thân van bi.

Bộ truyền động khí nén
Bộ truyền động khí nén
  • Bộ phận thân van bi

Thân của van bi điều khiển khí nén Haitima được chế tạo từ nhiều loại vật liệu và hình dáng khác nhau phụ thuộc và chức năng của từng chi tiết.

Khung thân van: Là chi tiết được đúc nguyên khối từ các loại vật liệu như (nhựa, thép cacbon, inox,…), hình dáng cũng như kích thước van phụ thuộc vào mục đích thiết kế của nhà sản xuất.

Bi van: Là chi tiết làm tiết xúc trực tiếp với chất lỏng và đóng là chi tiết đóng vai trò quan trọng nhất, trong việc đóng kín van. Bi van được thường được chế tạo từ thép không gỉ hoặc một số loại hợp kim.

Trục van: Là chi tiết có nhiệm vụ truyền momen xoắn là làm cũng thường tiếp xúc với lưu chất, trục van cũng được chế tạo từ thép không gi.

Ngoài ra còng một số chi tiết khác như gioăng làm kín, vòng đệm trục van, bạc trục,… Được chế tạo từ các loại vật liệu như teflon, cao su tổng hợp,…

Bộ phận thân van bi
Bộ phận thân van bi

Một số sản phẩm van bi điều khiển khí nén Haitima tại Viva

Như đã giới thiệu ở phần trên, dòng van bi điều khiển khí nén được thương hiệu Haitima sản xuất với rất nhiều chủng loại khác nhau, tuy nhiên với nhu cầu của thị trường Việt Nam của thời điểm hiện tại có rất nhiều loại thiết bị chúng ta chưa cần đến, hoặc một số loại rất ít khi được sử dụng (đối với những thiết bị này chúng tôi có hỗ trợ khách hàng đặt trực tiếp từ nhà sản xuất). Căn cứ vào đó Công Ty Cổ Phần Kỹ Thuật Và Thiết Bị Công Nghiệp VIVA đã tiến hành nhập khẩu một số loại van bi điều khiển khí nén Haitima dưới đây.

Van bi lắp bích điều khiển khí nén Haitima

Đây là dòng van được thiết kế sản xuất với hai mặt bích ở hai đầu cổng van, thân van được chế tạo từ thép không gỉ CF8M, thiết bị này có thể làm việc được trên những hệ thống có áp suất lên đến 16bar và phạm vị nhiệt độ làm việc là từ – 20 đến 90 độ C. Van được chúng tôi cung cấp với các kích thước từ DN15 đến DN200, với bộ truyền động khí nén có thể là bộ truyền động tác động đơn hoặc tác động kép.

Van bi điều khiển khí nén Haitima lắp bích
Van bi điều khiển khí nén Haitima lắp bích

Van bi lắp ren điều khiển khí nén Haitima

Thiết bị van bi điều khiển khí nén Haitima lắp ren, có bộ phận khung thân van được cấu tạo từ hai hoặc ba mảnh riêng biệt sau đó chúng được ghép và cố định lại với nhau, ở mỗi đầu cổng van được thiết kế kiểu ren trong.

Thiết bị chịu được áp suất lớn hơn 16bar, ở dải nhiệt độ làm việc từ -20 độ C đến 80 độ C và dải kích thước van từ DN8 đến DN100.

Vật liệu được sử dụng để chế tạo thân van có thể là đồng thau hoặc thép không gỉ, phụ thuộc và mục đích thiết kế của nhà sản xuất.

Van bi điều khiển khí nén Haitima lắp ren
Van bi điều khiển khí nén Haitima lắp ren

Van bi ba ngã điều khiển khí nén Haitima

Thiết bị van bi ba ngã được thiết kế để lắp đặt ở những vị trí có 3 đường ống giao cắt và vuông góc với nhau trên cùng một mặt phẳng, Trong nhiều trường hợp việc lắp đặt các thiết bị van bi điều khiển khí nén Haitima ba ngã ở những vị trí này, giúp tiết kiệm được khá nhiêu chi phí đầu tư trang thiết bị cho hệ thống.

Các thiết bị van bi ba ngã điều khiển khí nén Haitima lại được chia ra làm hai loại sản phẩm nhỏ hơn là kiểu chữ T và kiểu chữ L, với kiểu T thiết bị có thể mở thông 3 ngã cùng một lúc, còn kiểu chữ L người dùng chỉ có thể mở tối đa hai trong số 3 ngã.

Van bi ba ngã điều khiển khí nén Haitima
Van bi ba ngã điều khiển khí nén Haitima

Xem thêm sản phẩm Van bi điều khiển khí nén Hpcontrol

Thương hiệu

Haitima

Xuất xứ

1 đánh giá cho Van bi điều khiển khí nén Haitima

  1. Avatar of Kien Nguyen

    Kien Nguyen (xác minh chủ tài khoản)

    Sản phẩm tốt, giá hợp lý.

Thêm đánh giá

THÔNG SỐ KỸ THUẬT
  • Dòng sản phẩm: Van bi điều khiển khí nén
  • Thương hiệu: Haitima
  • Xuất xứ: Đài Loan
  • Kích thước van: DN8 đến DN 200
  • Áp suất bên trong hệ thống: PN10, PN16, PN25
  • Nhiệt độ làm việc của thân van: -20 độ C đến 90 độ C
  • Vật liệu chế tạo thân van: Nhựa, inox, đồng thau,…
  • Vật liệu chế tạo bộ truyền động: Nhôm
  • Kiểu lắp đặt: Lắp bích, lắp ren, rắc co
  • Áp suất khí nén điều khiển: 3bar đến 8bar
  • Chế độ làm việc: On/off hoặc tuyến tính
  • Thời hạn bảo hành: Trong vòng 12 tháng.
