Van bướm điện ShinYi WEOM / WEFMB

Mô tả

Cập nhật lần cuối ngày 19/10/2026 lúc 03:00 chiều

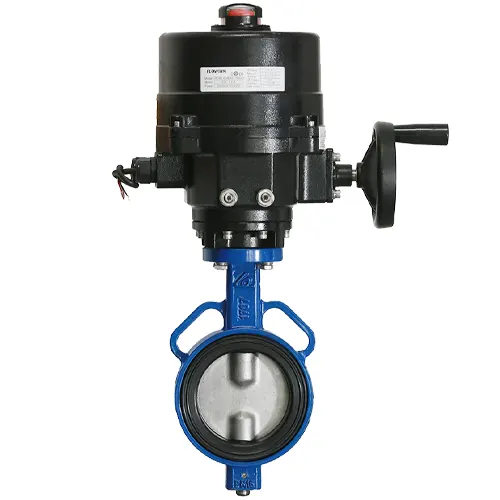

Van bướm điện ShinYi WEOM / WEFMB là van bướm wafer thân gang gắn bộ điều khiển điện, đóng mở theo chế độ ON/OFF, thuộc dòng van bướm điều khiển điện Shinyi của hãng Shinyi (Đài Loan). Van có dải cỡ DN50–DN600, kẹp giữa hai mặt bích. Phần điện áp và kiểu điều khiển dưới đây lấy theo thông tin nhà phân phối.

Thông số kỹ thuật Van bướm điện ShinYi WEOM / WEFMB

Các dòng có dấu * là thông tin theo nhà phân phối, xác nhận cấu hình khi đặt hàng. Cỡ, cấp áp, tiêu chuẩn, nhiệt độ, môi trường và màu sơn lấy từ trang sản phẩm trên website Shinyi Việt Nam (shinyi.vn); catalogue hãng có mục này ở trang P.19. Cấp bảo vệ IP, thời gian đóng mở, công suất động cơ và bản điều tiết 4–20 mA chưa có số liệu xác nhận, xác nhận theo catalogue khi đặt hàng.

Vật liệu và khả năng chịu môi chất

Thân gang cầu FCD450 có graphite dạng cầu, không tạo vết khía như graphite dạng tấm của gang xám, nên chịu va đập tốt hơn. Sơn epoxy cách ly gang với nước. CF8 là inox 304 đúc. CF8M là inox 316 đúc có khoảng 2–3% molypden, chống rỗ do clorua tốt hơn, phù hợp khi nước có clo hoặc muối.

Gioăng EPDM không phân cực, bền với nước nóng và hơi ẩm nhưng hấp thụ hydrocarbon nên trương nở trong dầu khoáng. Giới hạn −10…80 °C là của cả cụm van, gồm gioăng và lớp sơn, không phải của riêng thân gang. Dầu, hóa chất, hơi nóng và nước biển không thuộc phạm vi hãng công bố, cần hỏi lại cấu hình. Vỏ bộ điện hợp kim nhôm nhẹ, nhưng trong không khí ẩm có muối sẽ bị ăn mòn nhanh nếu lớp sơn phủ hỏng, nên tránh lắp ngoài trời gần biển khi chưa hỏi cấu hình.

Giải mã model WEOM / WEFMB và cách bộ điện hoạt động

W là wafer, E là điện (electric). OM và FMB là ký hiệu hai dòng bộ điện gắn trên van. Bảng model của nhà phân phối chạy từ EFMB-0050 cho DN50 đến EOM11-0600 cho DN600. Hãng sản xuất bộ điện và cỡ chuyển tiếp FMB/OM cần xác nhận khi đặt hàng.

Nguyên lý chung của van bướm điện: động cơ quay trục van 90° để đưa đĩa từ vị trí đóng sang mở. Công tắc hành trình cắt động cơ ở hai đầu hành trình, nên đĩa dừng đúng vị trí mở hoặc đóng. Bộ điện thường có tay quay khẩn cấp để mở van khi mất điện. Các chi tiết này xác nhận theo catalogue khi đặt hàng.

Chọn điện áp, đấu nối và tủ điều khiển

• Điện áp: chọn 24 V, 220 V hoặc 380 V theo nguồn sẵn có tại vị trí van. Điện áp bộ điện phải trùng nguồn cấp.
• Điều khiển ON/OFF: tủ cấp lệnh mở hoặc đóng, đấu nối theo sơ đồ đi kèm bộ điện.
• Công suất động cơ, cấp bảo vệ IP và bản điều tiết 4–20 mA chưa có số liệu xác nhận; xác nhận theo catalogue trước khi thiết kế tủ và chọn vị trí lắp.

Ứng dụng của van bướm điện wafer

• Nên dùng: đường ống nước cần đóng mở từ xa hoặc theo tủ điều khiển, trạm bơm, cấp nước, tuần hoàn, trong dải −10…80 °C.
• Không nên dùng: dầu, hóa chất, hơi nóng, nước biển khi chưa xác nhận cấu hình; điều tiết liên tục với bộ điện ON/OFF; vị trí không có nguồn điện.

Phiên bản khác cùng dòng

Ở vị trí ít thao tác, van bướm Shinyi WBLS wafer gang cầu (DN50–DN150) cho chi phí đầu tư thấp hơn và không cần nguồn điện, nhưng phải có người thao tác tại van. Khi van đặt xa, bộ điện cho phép đóng mở từ tủ.

So sánh với model tương đương

So với WBLS tay gạt, Van bướm điện ShinYi WEOM / WEFMB thêm bộ điện nên cần nguồn, tủ và đấu nối, đổi lại không cần người đứng tại van. Tomoe 700G-4I (Nhật Bản) có thân wafer gang cầu FCD450, đĩa SCS14 (inox 316), bộ điện 1 pha ON/OFF, áp tối đa 1,0 MPa. Khác biệt chính: Tomoe dùng đĩa 316, còn Shinyi có hai lựa chọn CF8 và CF8M. Model cùng phân khúc để đối chiếu: van bướm gang điện on/off Tomoe 700G-4I.

Lắp đặt và bảo trì van bướm điện

• Kiểm tra cấp áp, tiêu chuẩn mặt bích và điện áp khớp đơn hàng.
• Căn hai mặt bích song song, đặt van với đĩa hé mở nhẹ, siết bu lông chéo đối xứng.
• Cấp điện sau khi cố định van, chạy thử mở và đóng, kiểm tra công tắc hành trình dừng đúng hai đầu.
• Định kỳ vận hành thử và kiểm tra chỗ rò quanh trục.

Câu hỏi thường gặp

Van WEOM / WEFMB điều khiển kiểu nào?

Theo nhà phân phối, bộ điện điều khiển đóng/mở ON/OFF. Bản điều tiết 4–20 mA chưa có số liệu xác nhận.

Có những điện áp nào?

Điện áp tùy chọn là 24 V, 220 V và 380 V theo nhà phân phối.

Thời gian đóng mở và cấp bảo vệ IP là bao nhiêu?

Chưa có số liệu xác nhận cho thời gian đóng mở, công suất động cơ và cấp bảo vệ IP; xác nhận theo catalogue khi đặt hàng.

Mua Van bướm điện ShinYi WEOM / WEFMB tại Van nước Việt Nam

Để báo giá Van bướm điện ShinYi WEOM / WEFMB, cần gửi các thông tin: DN, áp suất làm việc, lưu chất, nhiệt độ, tiêu chuẩn mặt bích, điện áp bộ điện, kiểu điều khiển, số lượng. Cần model khác cỡ hoặc khác kiểu vận hành, tham khảo butterfly valve Shinyi.
