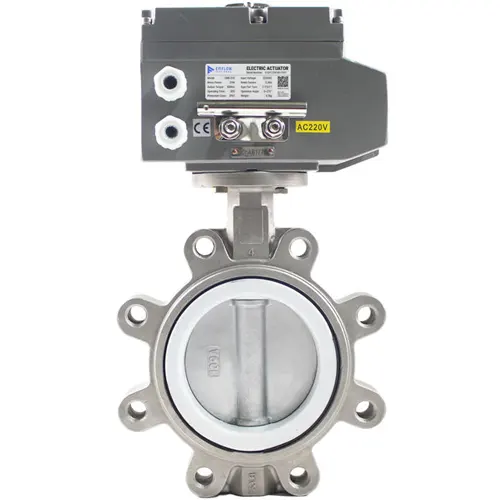

Van bướm inox tai bích điện on/off EM-FLOW EMEB-OSL

Mô tả

Cập nhật lần cuối ngày 20/10/2026 lúc 08:27 sáng

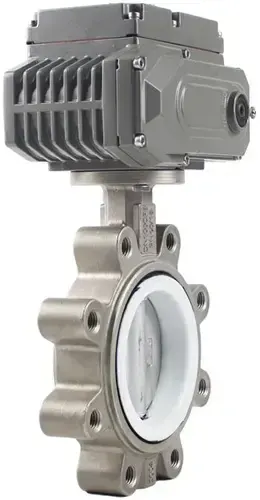

Van bướm inox tai bích điện on/off EM-FLOW EMEB-OSL thuộc nhóm van bướm EM-FLOW gắn bộ điện, sở hữu kết cấu thân inox kiểu lug, gioăng làm kín PTFE, vận hành ON/OFF. Tai bích chứa lỗ ren cho phép bắt bu lông độc lập từ từng phía, nên model này được nhà phân phối khuyên dùng cho các vị trí đầu bồn, cuối tuyến hoặc đường ống cần tháo một phía để bảo trì; tuy nhiên khả năng vận hành làm van cuối tuyến cần xác nhận với hãng khi đặt hàng.

Thông số kỹ thuật van bướm inox tai bích điện on/off EM-FLOW EMEB-OSL

Thông số	Giá trị
Kiểu lắp (nhà phân phối)	Lug: tai bích có lỗ ren
Thân (nhà phân phối)	Inox 304 hoặc 316
Gioăng (nhà phân phối)	PTFE
Cấp áp (nhà phân phối)	PN10/PN16 theo bảng chung
Vận hành	Bộ điện EME, ON/OFF; lắp ISO 5211 / DIN 3337
Nguồn bộ điện (hãng)	AC220V 1 pha; AC380/440V 3 pha; DC24V
Cấp bảo vệ (hãng)	IP67 (NEMA 4, 6)
Nhiệt độ môi trường (hãng)	−25…60 °C
Công tắc (hãng)	2 hành trình, 2 phụ 250 VAC 10 A

Kiểu lắp, vật liệu, gioăng và cấp áp là thông số nhà phân phối Van nước Việt Nam. Nguồn điện, IP67, nhiệt độ môi trường và bảo vệ lấy từ catalogue bộ điện EME của EM-FLOW (PDF). DN, nhiệt độ lưu chất và model EME cho từng DN: xác nhận khi đặt hàng.

Vật liệu inox, gioăng PTFE và khả năng chịu môi chất

Do không chứa Molypden, Inox 304 dễ bị dòng nước giàu Clorua phá hủy lớp màng Crom Oxit bảo vệ và gây ăn mòn rỗ. Ngược lại, Inox 316 bền hơn nhiều nhờ chứa 2–3% Molypden. Quý khách nên nêu rõ môi chất để Van nước Việt Nam đề xuất mác thân phù hợp.

Nhờ liên kết C–F bền vững, PTFE chịu nhiệt và kháng hóa chất cực tốt, gần như trơ với các loại axit, kiềm và dung môi. Tuy nhiên, PTFE khá cứng và bị chảy nguội (biến dạng chậm dưới lực nén dài ngày, làm giảm lực ép lên đĩa). Ma sát của PTFE cũng lớn hơn EPDM nên cần chọn model EME có mô-men xoắn dư để đảm bảo đóng mở ổn định.

Giải mã model EMEB-OSL và cấu tạo bộ điện EME

Theo cách đặt mã của nhà phân phối: EMEB là dòng van bướm EM-FLOW gắn bộ điện; O là ON/OFF (P là tỷ lệ); S là thân inox (C là gang); L là lug (W là wafer). Bộ điện EME theo catalogue hãng:

• Công tắc hành trình cắt động cơ ở hai đầu, đĩa không bị ép quá vị trí đóng hoặc mở.
• Tự khóa: đĩa giữ nguyên vị trí khi mất điện. Bộ điện không tự về vị trí an toàn như bộ khí nén lò xo hồi.
• Bảo vệ quá nhiệt: động cơ ngắt ở 120±5 °C khi kẹt hoặc đóng mở quá dày.
• IP67: kín bụi hoàn toàn, chịu ngâm nước tạm thời, không phải ngâm liên tục. Siết kín cửa cáp 2 × M18×1,5.
• Sưởi chống ngưng tụ 7–10 W là tùy chọn, nên lấy khi lắp ngoài trời.

Mô-men và thời gian 90° của một số model EME theo catalogue:

Model EME	Mô-men	Thời gian 90°
EME-003	30 Nm	5–15 s
EME-005	50 Nm	30 s
EME-010	100 Nm	40 s
EME-020	200 Nm	50 s

Model cụ thể chọn theo mô-men van, xác nhận khi đặt hàng.

Ứng dụng van bướm inox tai bích điện on/off EM-FLOW EMEB-OSL

Nên dùng cho nước và hóa chất loãng mà inox cùng PTFE chịu được, ở đầu bồn, cuối tuyến hoặc nơi cần tháo ống một phía, đóng mở từ xa bằng tín hiệu ON/OFF. Không nên dùng khi:

• Cần về vị trí an toàn lúc mất điện: bộ điện giữ nguyên vị trí.
• Cần điều tiết lưu lượng: model này chỉ ON/OFF.
• Khu vực chống cháy nổ: catalogue EME không nêu chứng nhận chống cháy nổ.
• Nước chứa clorua cao mà thân là 304.

Khả năng chịu áp khi làm van cuối tuyến (một phía hở) cần xác nhận với hãng trước khi đặt hàng.

Phiên bản khác cùng dòng

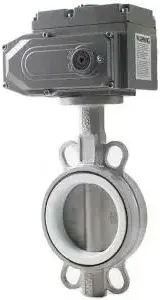

Nếu không cần tháo một phía, bản wafer van bướm inox điện on/off EM-FLOW EMEB-OSW gọn và nhẹ hơn. Wafer dùng bu lông xuyên suốt nên tháo một phía là phải nới cả hai phía.

So sánh với model tương đương

EMEB-OSL khác EMEB-OSW ở kiểu lắp: lug so với wafer, cùng thân inox và bộ điện. Chọn EMEB-OSL khi cần tháo một phía, hoặc lắp cuối tuyến sau khi hãng xác nhận áp cho phép.

Lắp đặt và bảo trì Van bướm inox tai bích điện on/off EM-FLOW EMEB-OSL

• Kiểm tra bích đối ứng cùng tiêu chuẩn với van, mặt bích sạch và đồng tâm.
• Đặt van giữa hai bích khi đĩa hé nhẹ, đĩa không nhô ra ngoài thân, để không làm hỏng gioăng PTFE.
• Bắt bu lông vào lỗ ren trên tai van từng phía, siết chéo đối xứng và tăng lực dần. Siết quá tay làm PTFE chảy nguội; kiểm tra lại lực siết sau chu kỳ vận hành đầu.
• Đấu điện đúng nguồn ghi trên nhãn, nối đất vỏ, siết gland cáp.
• Chạy thử không áp: kiểm tra chiều quay, chỉ thị vị trí, chỉnh công tắc hành trình cho đĩa đóng kín.
• Định kỳ kiểm tra gland cáp và bu lông bích.

Câu hỏi thường gặp

Van lug khác wafer thế nào?

Lug có lỗ ren ở các tai bích nên cho phép tháo được một phía ống; wafer dùng bu lông xuyên suốt để ép hai mặt bích lại.

Mất điện van có tự đóng không?

Không. Bộ điện EME được trang bị cơ cấu tự khóa nên đĩa van sẽ giữ nguyên vị trí khi mất nguồn. Nếu hệ thống yêu cầu vị trí an toàn khi mất nguồn thì nên chuyển sang dòng van khí nén sử dụng lò xo hồi.

Chọn inox 304 hay 316?

Chọn 316 khi nước có chứa clo hoặc clorua, vì Molypden giúp chống rỗ. Còn vật liệu inox 304 chỉ đáp ứng tốt cho môi trường nước sạch ít Clorua. Với Van bướm inox tai bích điện on/off EM-FLOW EMEB-OSL, nêu rõ môi chất để Van nước Việt Nam xác nhận.

Mua Van bướm inox tai bích điện on/off EM-FLOW EMEB-OSL tại Van nước Việt Nam

Để nhận báo giá nhanh chóng, quý khách vui lòng cung cấp thông tin: DN, áp suất, lưu chất, nhiệt độ, tiêu chuẩn mặt bích, nguồn điện và số lượng cần mua. Khách hàng có thể tham khảo toàn bộ butterfly valve EM-FLOW mà Van nước Việt Nam đang phân phối trước khi chốt cấu hình.
