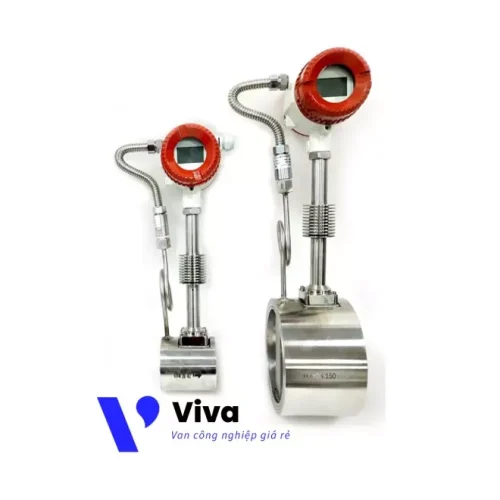

Đồng hồ đo lưu lượng hơi nóng

Cập nhật lần cuối ngày 16/06/2023 lúc 02:28 chiều

Đồng hồ đo lượng hơi nóng, được thiết kế đặc biệt, cung cấp khả năng đo lưu lượng của hơi nóng với độ chính xác cao. Là dòng sản phẩm được cung cấp, vời đa dạng chủng loại khác nhau, có khả năng chịu nhiệt độ cao và áp suất lớn, nếu bạn đang tìm kiếm những thiết bị đồng hồ đo lưu lượng, phù hợp cho hệ thống hơi nóng của mình. Bài viết này sẽ cung cấp đến bạn những thông tin chi hữu ích, liên quan đến đồng hồ đo lưu lượng hơi nóng.

Tìm hiểu về đồng hồ đo lưu lượng hơi nóng

Đồng hồ đo lưu lượng hơi nóng là dòng đồng hồ đo lưu lượng được thiết kế đặc biệt, để thực hiện chức năng đo lưu lượng dòng chảy của hơi nóng. Ngoài ra thiết bị này còn có thể được sử dụng để đo lưu lượng của dòng chảy khí nén, nước, và một số loại lưu chất khác.

Do được thiết kế đặc biệt để đo lưu lượng của hơi nóng, thiết bị có khả năng làm việc được dưới tác động của nhiệt độ và áp suất cao.

Phụ thuộc vào chủng loại, đồng hồ đo lưu lượng hơi nóng sẽ ứng dụng những nguyên lý hoạt động khác nhau, để đo lưu lượng của hơi nóng, giá trị đo được sau đó được hiển thị lên trên màn hình điện tử.

Ngoài ra đồng hồ được thiết kế sẵn các cổng đấu dây tín hiệu, cho phép ta có thể liên kết thiết bị này với hệ thống máy tính điều khiển trung tâm, để giám sát các thông số của hệ thống ngay tại trung tâm điều khiển.

Dựa vào nguyên lý hoạt động thiết bị, ta có thể chia đồng hồ ra làm các chủng loại khác nhau như: Loại sử dụng phương pháp đo chênh lệch áp suất, loại sử dụng phương pháp đo thông qua đánh giá tốc độ quay của cánh tuabin, loại sử dụng phương pháp đo bằng cách tạo ra dòng xoáy,…

Trong đó loại đồng hồ đo lưu lượng hơi nóng dạng xoáy, hay còn được gọi là dạng vortex được sử dụng phổ biến nhất, cho các hệ thống hơi nóng tại Việt Nam.

Tính năng của đồng hồ đo lưu lượng hơi nóng

Xuất phát từ tính đặc thù của điều kiện làm việc, các bộ phận tiếp xúc trực tiếp vời lưu chất công tác (cụ thể ở đây là hơi nóng), sẽ phải chịu áp lực cũng như nhiệt độ tác động, lớn hơn từ phía lưu chất.

Một số tính năng của đồng hồ đo lưu lượng hơi nóng có thể kể đến như:

• Khả năng đo lưu lượng của hơi nóng với độ chính xác cao: Thiết bị được cấu tạo từ các loại cảm biến đặc biệt, áp dụng những nguyên lý đo lường phù hợp với tính chất của hơi nóng. Mang lại khả năng đo lưu lượng dòng chảy hơi nóng, đi qua đồng hồ với độ chính xác cao.
• Độ bền cao: Để đồng hồ có thể đo được lưu lượng của hơi nóng bên trong đường ống, một số bộ phận của đồng hồ phải làm việc trực tiếp dưới tác động, nhiệt độ và áp suất cao của hơi nóng. Những bộ phận này của đồng hồ đo, được chế tạo từ vật liệu có khả năng chịu nhiệt độ và áp suất cao.
• Tính linh hoạt: Một thiết bị đồng hồ đo lưu lượng hơi nóng, đa phần có khả năng sử dụng cho nhiều loại lưu chất khác nhau bao gồm khí nén, nước, một số loại hóa chất,… Để chuyển đổi đo lưu lượng của các chất khác nhau, chúng ta chỉ cần hiệu chỉnh lại các thông số của thiết bị.
• Tính hợp nhiều tính năng trên một thiết bị: Ngoài việc sử dụng để đo lưu lượng, những thiết bị này còn cung cấp khả năng đo áp suất, đo nhiệt độ của lưu chất làm việc bên trong hệ thống, thông qua việc tích hợp các loại cảm biến đặc biệt.

Thông số kỹ thuật của đồng hồ đo lưu lượng hơi nóng

Để đánh giá xem thiết bị đồng hồ đo lưu lượng hơi nóng có phù hợp, để ứng dụng bên trong các hệ thống của mình hay không, thông số kỹ thuật của sản phẩm là phần thông tin hữu ích, giúp khách hàng có thể xác định sơ bộ xem thiết bị có phù hợp vơi hệ thống của mình hay không.

Do sản phẩm được nhập khẩu từ nhiều đơn vị sản xuất khác nhau, nên chủng loại hết sức đa dạng và thông số kỹ thuật sẽ phụ thuộc rất nhiều vào loại đồng hồ đo.

Dưới đây là phần thông số kỹ thuật cơ bản, được tổng hợp từ những thiết bị đồng hồ đo lưu lượng hơi nóng, được sử dụng phổ biến tại Việt Nam:

• Kích thước đồng hồ: Từ DN20 đến DN600 (Kích thước lớn hơn cần đặt hàng trước)
• Phạm vi nhiệt độ làm việc: Lên đến 450℃
• Tùy chọn các mức áp suất làm việc: 15 bar, 20 bar, 25 bar,…
• Tùy chọn vật liệu chế tạo: Inox 304, Inox 316
• Phạm vi đo lưu lượng:  6  ~ 40 m³/h, 8 ~ 50 m³/h, 50 ~ 500 m³/h,…
• Dung sai đo lường: 0.5%, 0.75%, 1%,…
• Nguồn điện vận hành: 12V, 24V/ AC; 220V/ DC,…
• Tín hiện đầu ra: Analog 4 ~ 20 mA
• Lưu chất ứng dụng: Hơi bão hòa, khí nén, chất lỏng,…
• Chủng loại đồng hồ: Loại dòng xoáy, loại tuabin, loại chênh áp
• Nguồn gốc xuất xứ: Trung Quốc, Đài Loan, Đức, Hàn Quốc,…
• Chính sách bảo hành: 12 hoặc 18 tháng (tùy từng sản phẩm).

Tìm hiểu về hơi nóng công nghiệp

Hơi nóng là một trong những loại chất lưu được sử dụng khá phổ biến trong công nghiệp, chúng đóng nhiều vai trò khác nhau, tùy vào từng hệ thống ứng dụng cụ thể. Hơi nóng có đặc tính áp suất và nhiệt độ cao, tiềm ẩn khả năng gây nguy hiểm cho con người, cũng như tiềm ẩn nguy cơ gây ra hỏng hóc, đến các loại thiết bị làm việc bên trong hệ thống.

Điều này đặt ra yêu cầu về công tác giám sát, và và kiểm soát hơi nóng làm việc bên trong hệ thống.

Hơi nóng trong công nghiệp được tạo ra như thế nào?

Hơi nóng được hình thành từ việc đun sôi nước ở nhiệt độ cao, thường thì nước sẽ chuyển thành hơi ở điều kiện bình thường khi đạt giới hạn 100℃, tuy nhiên trong điều kiện áp suất cao, nước sẽ hóa hơi ở mức nhiệt độ cao hơn.

Có nhiều cách khác nhau để tạo ra được hơi nóng, tuy nhiên trong công nghiệp hơi nóng được tạo ra thường phải đáp ứng được các yêu cầu như: Lượng hơi nóng tạo ra nhiều và liên tục, nhiệt độ và áp suất cao, loại bỏ tối đa độ ẩm, tiết kiệm tối đa nhiên liệu,…

Để đáp ứng được các yêu cầu trên trong việc tạo ra hơi nóng, phục vụ trong công nghiệp, người ta đã chế tạo ra thiết bị nồi hơi.

Nó hoạt động thông qua việc hấp thụ nhiệt lượng từ hoạt động đốt cháy than, dầu, khí đốt, hoặc sử dụng điện năng để tạo nhiệt. Nhiệt lượng sau đó được truyền vào nước có áp suất cao, khi đến một ngưỡng nhiệt độ nhất định ta thu được hơi nóng, có mức nhiệt độ và áp suất cao.

Vai trò của hơi nóng trong trong công nghiệp

Hơi nóng tồn tại ở trạng thái khí, vì thế nó mang một số tính chất chung của khí như: Mật độ thấp, khối lượng riêng thấp, tính linh động cao, có khả năng nén và mở rộng thể tích,… Ngoài những tính chất trên, hơi nóng còn mang những đặc tính riêng biệt có thể kể đến như:

• Áp suất cao và nhiệt độ cao: Được tạo ra thông qua việc đun nước trong điều kiện áp suất cao, hơi nóng được sinh ra thường có mức nhiệt độ và áp suất rất cao.
• Khả năng truyền nhiệt: Hơi nóng có tốc độ truyền nhiệt tốt hơn so với khí thường, do nó có khả năng di chuyển và truyền nhiệt dễ dàng hơn.
• Tính linh động cao: Hơi nóng có thể di chuyển đến mọi vị trí trong hệ thống đường ống, để thực hiện chức năng truyền lực hoặc truyền nhiệt.
• Không độc hại: Mặc dù có nhiệt độ cao, nhưng hơi nóng được hình thành từ nước, nên rất an toàn.

Với những tính chất đặc biệt trên, hơi nóng được ứng dụng trong nhiều hệ thống công nghiệp khác nhau ví dụ:

• Ứng dụng trong các hệ thống sấy hoặc hệ thống sưởi
• Ứng dụng cho công tác khử trùng
• Ứng dụng để sản xuất và chế biến các loạt thực phẩm
• Ứng dụng để trong sản xuất công nghiệp bao gồm sản xuất hóa chất, sản xuất giấy, sản xuất gỗ ép,…

Tại sao cần sử đồng hồ đo lưu lượng hơi nóng?

Kết hợp giữa tính năng của đồng hồ đo lưu lượng hơi nóng, tính chất của hơi nóng, yêu cầu kỹ thuật và yêu cầu về an toàn đối với hệ thống ứng dụng. Việc sử dụng đồng hồ đo lưu lượng hơi nóng là bắt buộc, đồng thời chúng cũng mang lại nhiều lợi khác nhau bao gồm:

• Đảm bảo hoạt động hiệu quả của hệ thống: Hệ thống cấp và điều tiết hơi nóng cần phải được thiết kế và vận hành hiệu quả để đảm bảo hoạt động ổn định và an toàn. Sử dụng đồng hồ đo lưu lượng hơi nóng giúp đo lường và điều chỉnh lưu lượng hơi nóng, giúp đảm bảo hoạt động hiệu quả của hệ thống.
• Đo lường hiệu suất: Đo lượng hơi nóng được sản xuất và tiêu thụ trong quá trình sản xuất giúp đánh giá hiệu suất và tối ưu hóa quá trình sản xuất.
• Phát hiện sự cố: Thiết bị có thể giúp phát hiện sự cố trong hệ thống sớm, giúp ngăn chặn những tình huống nguy hiểm và sửa chữa kịp thời.
• Đảm bảo an toàn: Với chức năng giám sát lưu lượng và áp suất hơi nóng, giúp đảm bảo an toàn trong quá trình sản xuất và vận hành.

Vì vậy, sử dụng đồng hồ đo lưu lượng hơi nóng là rất cần thiết trong công nghiệp để đảm bảo hoạt động hiệu quả, an toàn và tiết kiệm chi phí.

Phân loại đồng hồ đo lưu lượng hơi nóng

Có nhiều nguyên lý khác nhau được áp dụng để đo lưu lượng của hơi nóng, những phương pháp này được nghiên cứu để ứng dụng trên các loại đồng hồ đo lưu lượng hoi nóng khác nhau. Sau đầy chúng ta sẽ cùng nhau tìm hiểu kỹ hơn về những loại lưu lượng này để, có thể đưa ra được lựa chọn phù hợp nhất cho hệ thống của mình.

Đồng hồ đo lưu lượng hơi nóng dạng chênh áp

Đồng hồ đo lưu lượng hơi nóng dựa vào sự chênh lệch áp suất tại hai điểm của dòng chảy, khi đi qua thân đồng hồ, kết hợp với bộ xử lý tín hiệu để phân tích giá trị lưu lượng của hơi nóng đi qua đường ống.

Đồng hồ đo lưu lượng chênh áp sử dụng cho hơi nóng, sử dụng nhiều kiểu thiết kế thân đồng hồ khác nhau, với những biên dạng đặc biệt để tạo ra các khu vực chênh lệch áp suất, bên trong dòng chảy.

Một số kiểu cấu tạo đặc biệt của thân đồng hồ có thể kể đến như: Sử dụng tấm kim loại mỏng để thay đổi tiết diện dòng chảy qua đó tạo ra vùng chênh lệch áp suất, Sử dụng đường ống có độ côn, hoắc thiết kế bộ phận hình nón đặt trong thân đồng hồ, để tạo ra độ chênh lệch áp suất.

Loại máy đo này phù hợp để sử dụng cho những hệ thống có tốc độ dòng chảy từ trung bình đến cao.

Đồng hồ đo lưu lượng hơi nóng dạng xoáy

Đồng hồ đo lưu lượng hơi dạng dòng xoáy hay còn được gọi là dạng vortex, thiết bị thực hiện phép đo lưu lượng bằng cách tạo ra các dòng xoáy, bên trong dòng chảy của lưu lượng thông qua việc tiếp nhận tần suất phát sinh dòng xoáy, kết hợp với các thuật toán được nạp sẵn và thiết bị, để đưa ra giá trị lưu lượng làm việc của hệ thống.

Thiết bị được đánh giá cao về độ chính xác trong đo lường, không đặt ra yêu cầu cao về bảo trì bảo dưỡng, phần thân đồng hồ được chế tọa hoàn toàn từ inox, cho phép chúng đáp ứng được gần như tất cả các hệ thống hơi nóng công nghiệp.

Ở thời điểm hiện tại dòng đồng hồ đo lưu lượng vortex, đang được ứng dụng nhiều nhất cho việc đo lưu lượng của hơi nóng, trong nhiều nhá máy tại Việt Nam.

Ứng dụng thực tiễn của đồng hồ đo lưu lượng hơi nóng

Đồng hồ đo lưu lượng hơi nóng được thiết kế, với chức năng chính là để đo lưu lượng của hơi nóng, vì thế những hệ thống nào ứng dụng hơi nóng trong các công đoạn sản xuất, đều cần dùng đến đồng hồ đo lưu lượng hơi nóng, đặc biệt có những trường hợp việc sử dụng thiết bị là điều bắt buộc để đảm bảo các yêu cầu an toàn, cũng như khả năng kiểm soát hệ thống làm việc.

Một vài ví dụ về ứng dụng thực tiễn của đồng hồ đo lưu lượng hơi nóng có thể kể đến như:

• Đo lưu lượng hơi nước trong các hệ thống nồi hơi: Sử dụng để đo lưu lượng hơi nước trong các hệ thống nồi hơi. Điều này giúp cải thiện hiệu quả vận hành, và giảm chi phí vận hành.
• Đo lưu lượng chất lỏng, và khí trong quá trình sản xuất và chế biến: Đo lưu lượng của chất lỏng hoặc khí, trong các quá trình sản xuất và chế biến. Điều này giúp cải thiện chất lượng sản phẩm và tăng hiệu quả sản xuất.
• Đo lưu lượng hơi trong các hệ thống phân phối hơi nóng: Đo lưu lượng hơi trong các hệ thống phân phối hơi nóng. Điều này giúp giảm thiểu mất mát áp suất, và tăng hiệu quả vận hành của hệ thống.
• Đo lưu lượng hơi nòng trong các nhà máy phát điện: Thiết bị được sử dụng để đo lưu lượng của hơi nóng, sử dụng để quay các tuabin máy phát điện, trong nhà máy nhiệt điện. Việc đo lưu lượng hơi nóng giúp đảm bảo an toàn cho hệ thống, giúp đánh giá hiệu suất làm việc của hệ thống, căn cứ vào đó để có những điều chỉnh hợp lý.

Những lưu ý trong lắp đặt của đồng hồ đo lưu lượng hơi nóng

Các thiết bị đồng hồ đo lưu lượng của hơi nóng ở thời điểm hiện tại chủ yếu, là dòng đồng hồ đo lưu lượng điện tử, những thiết bị này thường được tích hợp nhiều tính năng hiện đại, khả năng đo lường chính xác. Tuy nhiên việc lắp đặt và sử dụng thiết bị, sẽ yêu đặt ra yêu cầu khá cao, vì thiết bị dễ bị ảnh hưởng bởi các tác nhân như: Sự nhiễu loạn của dòng chảy, độ dung lắc của hệ thống, độ ẩm của môi trường,…

Để đảm bảo thiết bị có thể hoạt động bền bỉ, và đạt được độ chính xác trong đo lường là cao nhất, chúng ta nên lưu ý đến những điểm sau trong quá trình lắp đặt thiết bị:

Lựa chọn vị trí lắp đặt: Vị trí lắp đặt thiết bị cần phù hợp với yêu cầu của ứng dụng cụ thể. Điều này bao gồm lựa chọn vị trí trên đường ống, sao cho không có vùng xoáy hoặc khúc khuỷu. Ngoài ra, cần lưu ý không lắp đặt thiết bị, trong các vị trí bị nhiễu từ hoặc dao động mạnh.

Lựa chọn thiết bị đo phù hợp với điều kiện làm việc, phù hợp với tính chất của hơi nóng: Cần sử dụng đúng loại đồng hồ đo lưu lượng hơi nóng, cho ứng dụng cụ thể. Vì mỗi loại có phương pháp đo khác nhau, có các đặc tính riêng biệt, vì vậy cần chọn đúng loại để đảm bảo độ chính xác của dữ liệu đo.

Thực hiện các phép đo kiểm tra trước khi lắp đặt: Trước khi lắp đặt, cần thực hiện các phép đo kiểm tra để đảm bảo độ chính xác của đồng hồ đo lưu lượng. Các phép đo kiểm tra này bao gồm đo áp suất, đo nhiệt độ và đo lưu lượng của ống.

Thực hiện việc lắp đặt chính xác: Việc lắp đặt đồng hồ đo lưu lượng hơi nóng cần được thực hiện đúng quy trình, để đảm bảo độ chính xác của dữ liệu đo. Cần lắp đặt theo hướng dẫn của nhà sản xuất, và sử dụng các thiết bị căn chỉnh chuyên dụng, để đảm bảo độ chính xác của việc lắp đặt.

Hướng dẫn đầu nối dây tín hiệu đồng hồ đo lưu lượng hơi nóng

Khác với các dòng đồng hồ đo lưu lượng dạng cơ học, chỉ cần lắp đặt vào hệ thống đường ống, thông nhờ vào áp lực của lưu chất hoặc lực của dòng chảy, là thiết bị có thể tự hoạt động.

Đồi vời đa phần những thiết bị đồng hồ đo lưu lượng hơi nóng hiện tại, thường là dòng đồng hồ đo lưu lượng điện tử, nên để thiết bị có thể làm việc cũng như làm việc với hiệu quả cao, tận dụng được hết những tính năng của thiết bị này. Ta cần thực hiện việc đấu nối dây cung cấp nguồn điện vào đồng hồ, đồng thời cũng tiến hành đấu nối dây tín hiệu từ đồng hồ đến hệ thống máy tính giám sát.

Tùy thuộc vào chủng loại của đồng hồ mà, chúng được thiết kế các đầu đấu nối khác nhau, tuy nhiên sau đây là các bước tổng quát để đấu nối đồng hồ đo lưu lượng hơi nóng, mà bạn có thể tham khảo cho việc đấu nối thiết bị của mình.

Các đầu nối dây của đồng hồ được bố trí ở phía sau mặt đồng hồ, để đấu được dây cấp nguồn cũng như dây tín hiệu, ta cần mở nắp phía sau mặt đồng hồ, trước khi đấu dây. Sau đó tiến hành đấu nối theo các bước sau:

Bước 1: Xác định các đầu cắm tín hiệu.

Trước khi bắt đầu kết nối, bạn cần phải xác định các đầu cắm tín hiệu trên đồng hồ đo lưu lượng hơi nóng của mình. Đây thường là các đầu cắm với nhãn (+) và (-) hoặc các chữ số tương ứng với các kênh tín hiệu. Bạn cũng nên kiểm tra tài liệu hướng dẫn của thiết bị để biết chính xác các đầu cắm tín hiệu của nó.

Bước 2: Chuẩn bị dây tín hiệu.
Bạn cần chuẩn bị các dây tín hiệu để kết nối đồng hồ đo lưu lượng hơi nóng với

hệ thống. Các dây này thường có các đầu cắm hoặc đầu kết nối để bạn có thể kết

nối với đầu cắm tín hiệu trên đồng hồ đo.

Bước 3: Kết nối dây tín hiệu.

Sau khi chuẩn bị các dây tín hiệu, bạn có thể bắt đầu kết nối chúng với các đầu cắm tín hiệu trên đồng hồ đo lưu lượng hơi nóng. Hãy đảm bảo rằng bạn đang kết nối đúng các đầu cắm tương ứng với kênh tín hiệu của thiết bị và đúng chiều dây (+) và (-).

Bước 4: Kiểm tra kết nối.
Sau khi hoàn thành kết nối dây tín hiệu, bạn cần kiểm tra để đảm bảo rằng mọi thứ đều hoạt động đúng cách. Điều này có thể bao gồm kiểm tra xem tín hiệu đang được truyền tới thiết bị đo lưu lượng, hoặc thử hiệu chuẩn đồng hồ đo với một lưu lượng biết trước để đảm bảo độ chính xác của thiết bị. Lưu ý rằng hướng dẫn này chỉ là một hướng dẫn tổng quát và không thay thế được tài liệu hướng dẫn của từng thiết.

Đồng hồ đo lưu lượng hơi nóng chất lượng tại VIVA

Đồng hồ đo lưu lượng là một trong những thiết bị cơ bản, và quan trọng trong các hệ thống công nghiệp. Công ty VIVA cung cấp các sản phẩm đồng hồ đo lưu lượng, chất lỏng và hơi với chất lượng đáng tin cậy, được thiết kế, để đáp ứng nhu cầu đo lường chính xác và hiệu quả.

Sản phẩm của chúng tôi được nhập khẩu từ những nhà sản xuất uy tín, ứng dụng công nghệ tiên tiến và được thiết kế để đảm bảo tính chính xác và độ bền cao. Các sản phẩm đồng hồ đo lưu lượng của VIVA được ứng dụng trong các ngành công nghiệp như: Thực phẩm và đồ uống, hóa chất, xử lý nước, điện năng, dầu khí, và nhiều ngành công nghiệp khác.

Ngoài chất lượng sản phẩm, VIVA còn cung cấp dịch vụ hậu mãi chuyên nghiệp, đảm bảo sự hài lòng của khách hàng. Quý có thể yên tâm lựa chọn đồng hồ đo lưu lượng hơi nóng tại VIVA, để đảm bảo hiệu quả và độ tin cậy cho hệ thống của mình.

Với cam kết chất lượng, độ tin cậy và dịch vụ tốt nhất, lưu lượng kế sử dụng cho hơi nóng của VIVA, là lựa chọn hoàn hảo, cho các doanh nghiệp và nhà máy, trong việc quản lý và kiểm soát lưu lượng  hơi trong các quy trình sản xuất.
