Giới thiệu van cổng Trung Quốc (China gate valves).

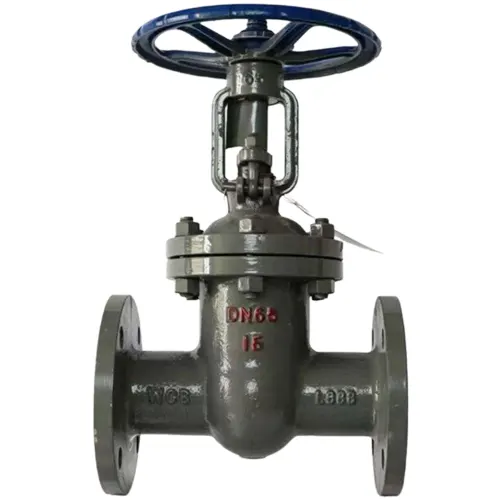

Van cổng Trung Quốc (China gate Valve) là dòng van cổng được sản xuất tại Trung Quốc, có kích thước từ DN50 đến DN1200 được chế tạo chủ yếu từ các dòng vật liệu: inox, gang, thép, đồng cho khả năng ứng dụng trong mọi dạng lưu chất hiện nay.

Những sản phẩm van cổng có suất xứ từ Trung Quốc gọi tắt van cổng Trung Quốc đã rất phổ biến trên thị trường Việt Nam với mẫu mã và chủng loại rất đa dạng. Van cổng tên tiếng anh “gate valves” hay còn được biết đến với những tên gọi khác như van cửa hay van chặn.

Ngày nay cùng với sự tiến bộ trong khoa học kỹ thuật chất lượng của những sản phẩm van từ Trung Quốc đã được nâng cao rất nhiều về nhiều mặt như độ bền, độ ổn định, tính năng làm việc,… Mà vẫn giữa được ưu điểm giá rẻ nhờ có lực lượng người lao động đông đảo đây là một yếu tố thuận không phải quốc gia nào cũng có được đặc biệt là trong bối cảnh cảnh dân số giảm ở nhiều quốc gia.

Chỉ cần bạn lựa chọn những sản phẩm chính hãng từ những công ty uy tín từ Trung quốc, về vấn đề này chúng tôi rất mong muốn được hỗ trợ các bạn chúng tôi luôn sẵn sàng cũng cấp những sản phẩm chính hãng với chất lượng tốt giá cả phải chăng đầy đủ CO CQ.

Xem thêm:

Nguyên lý hoạt động và cấu tạo của van cổng trung quốc.

Nhằm mục đích khai thác thiết bị tốt nhất trong quá trình sử dụng cũng như tạo điều kiện cho việc sửa chữa bảo dưỡng hãy cũng mình tìm hiều về cấu tạo và nguyên lý hoạt động của dòng van này.

Nguyên lý hoạt động của van cổng Trung Quốc.

Bộ phận làm việc trực tiếp với lưu chất công tác là cánh van bộ phận này sẽ được nâng hạ nhờ lực tác động bên ngoài từ vô lăng truyền đến trục van, thông qua sự ăn khớp ren mà chuyển động xoay của trục van khi truyền đến đến cánh van sẽ chuyển đổi thành chuyển động tịnh tiến theo phương thẳng đứng. nếu chiều quay của vô lăng theo chiều kim đồng hồ cánh van hạ xuống đóng đường thông của dòng chảy công tác (van đóng), còn khi mở ta quay vô lăng ngược chiều kim đông hồ lúc này cánh van sẽ được nâng lên.

Cấu tạo của van cổng.

Chú thích:

1- Vô lăng điều khiền thương lằm bằng thép để đàm bảo chịu được lực tác động lớn bên ngoài được sơn phủ epoxy chống ăn mòn, dáng tròn có các nan liên kết với tâm vòng tròn nhằm tiết kiệm không gian làm việc và truyền lực dễ dàng.

2- Đai chặn trục van vừa có tác dụng định vị trục van vừa làm kín van.

3- Nắp van được chế tạo từ cùng một vật liệu với thân van bằng phương pháp đúc, tiếp theo phôi đúc sẽ trải qua các quy trình gia công khác để hoàn thiện nốt.

4- Trục van có thể chế tạo tư thép không gỉ, hoặc hợp kim,… tùy vào điều kiện là việc để chọn ra vật liệu chế tạo sau khi tạo hình trục van được tiện ren và hoàn thiện những công đoạn còn lại.

5- Bu lông.

6- Thân van được đúc từ thép, gang, đồng,… một phương pháp chế tạo hiệu quả cao chi phí thấp, thích hợp tạo hình cho những chi tiết có độ phức tạp cao.

7- Đĩa van (cánh van) làm từ nhựa chịu lực để giảm bớt chi phí nếu không yêu cầu quá cao về độ chịu lực với điều kiện làm việc khắc nghiệt hơn có thể làm từ nhiều loại kim loại khác nhau hay hợp kim.

8- gioăng làm kín, với gioăng thì các mác cao su hay teflon vần là những vật liệu phổ biết và hiệu quả, ngoài ra với môi trường đặc biệt sẽ có thêm những loại gioăng được chế tạo từ hợp kim hoặc kim loai.

Phân loại van cổng Trung Quốc và ưu nhược điểm của từng loại.

Suất phát từ những yêu cầu khắt khe về chế độ và môi trường làm việc đã có rất nhiều dòng sản phẩm van cổng được ra đời nhằm đáp ứng tốt nhu cầu của khách hàng. Để tiện cho việc lựa chọn sản phẩm chúng tôi những người bán hàng sẽ phân loại những dòng van Trung Quốc như sau:

Van cổng ty nổi trung quốc loại van chịu áp lực tốt kích thước đa dạng thường ghép bằng mặt bích giá thành hợp lý.
Van cổng ty chìm trung quốc với kích thước vừa và nhỏ thích hợp cho không gian hẹp giá rẻ hơn so với ty nổi giá rẻ có thể nói là rẻ nhất.

Van cổng trung quốc điều khiển điện loại van điều khiển bằng dòng điện 220V AC, 24V DC, 380V AC. Với ưu điểm đóng ngắt nhanh dễ dàng đóng ngắt hàng loạt lặp đặt linh hoạt vì trong nhiều hệ thống vì dòng điện hiện nay đã đã phổ biến khắp mọi nơi. Nhưng giá thành sẽ cao  hơn những dòng sản phẩm khác.

Van cổng điều khiển khí nén Trung Quốc van được điều khiển bằng dòng khí có áp suất lớn độ ổn định cao tuổi thọ cao hoạt động nhanh gọn giá thấp hơn so với van điều khiển điện nhưng có một điểm hạn chế đó là phải có dòng khí cao áp để hoạt động mà khí nén thì không phải ở đâu cũng có sẵn.

Van cổng inox Trung Quốc, van cổng đồng Trung Quốc, van cổng thép Trung Quốc van cổng gang Trung Quốc như đã nói ở phần cấu tạo thì ưu nhược điểm của những loại van này tùy thuộc vào cơ tính, tính chất hóa học, tính chất vật lý, của từng loại vật liệu. Về giá cả cũng phụ thuốc và giá của vật liệu và độ khó trong quá trình gia công cơ khí vì mỗi loại vật liệu khác nhau thì phương pháp gia công khác nhau thường thì vật liệu nào càng bền càng cứng thì càng khó gia công chế tạo.

So sánh van cổng Trung Quốc và Van cổng Hàn Quốc

Van cổng Trung Quốc và van cổng Hàn Quốc là hai dòng sản phẩm nằm ở hai phân khúc khác nhau, với van cổng Trung Quốc luôn hướng tới nhu cầu của khách hàng thích giá rẻ, trong khi đó van cổng Hàn Quốc lại hướng tới khách hàng yêu cầu chất lượng, cho nên mức giá sẽ khá cao.

Để hiểu rõ hơn về hai dòng sản phẩm trên, mời bạn đọc cùng xem qua bảng so sánh dưới đây.

Van cổng Trung Quốc (China Gate Valve)	Van cổng Hàn Quốc (Korea gate valve)
giá thành rẻ (tiết kiệm chi phí đầu tư)	giá thành cao ( chi phí đầu tư xây dựng đắt)
Chất lượng nằm ở mức từ thấp cho tới trung bình	chất lượng tốt
Tiêu chuẩn mặt bích: BS, JIS, ANSI	Tiêu chuẩn mặt bích: JIS10K
Vật liệu chế tạo: gang, đồng, inox, thép	vật liệu chế tạo: gang, inox, thép
Chính sách bảo hành: 12 tháng	Chính sách bảo hành: 24 tháng

Ứng dụng của van cổng Trung Quốc.

Với các mẫu van đang dạng cả về chất liệu và kích thước van cổng trung quốc đã và đang được ứng dụng rộng dãi trong nhiều lĩnh vực như:

Phục vụ tốt trong các công trình thủy lợi.

Dùng trong hệ thống cấp thoát nước.

Dùng trong hệ thống các đường ống dẫn dầu.

Đóng ngắt hệ thống đường ống kỹ thuật của tàu thuyền hay máy móc công nghiệp

Tư vấn lắp đặt van cổng Trung Quốc.

Xuất phát từ thực tiễn với kinh nghiệm nhiều năm trong ngành phân phối và tư  vấn lắp đặt các loại van cổng Trung Quốc cho nhiều hệ thống đường ống khác nhau cộng với hướng dẫn đầy đủ từ nhà sản suất. Sau khi đã chọn được vị tri lắp đặt, có đầy đủ phụ kiện và trang thiết bị lắp ta tiến hành các bước lắp đặt cụ thể như sau:

Bước 1: Đưa van cồng Trung Quốc vào vị trí mối ghép căn chỉnh độ đồng tâm. Nếu mối ghép mặt bích cần chú vị trí giữa các lỗ bắn bu lông đã trùng nhau chưa. Mối nối ren cần chú ý điểm bắt đầu của đường ren.

Bước 2: Điều chỉnh gioăng làm kín đúng vị trí bắt đầu tiến hành lắp bu lông (với mối ghép mặt bích) và xiết nhẹ đai ốc với mối ghép ren, chưa cần thiết lắp chặt quá vì ta chỉ mới bắt đầu cố định vị trí van.

Bước 3: Đặt lên vị trí đường ống và hàn điểm để góp phần cố định 2 bên mặt bích với đường ống. Không hàn toàn bộ để tránh nhiệu độ cao trong quá trình hàn truyền vào gioăng làm chảy gioăng.

Bước 4: Tháo các bu lông ra và đưa van xuống khỏi đường ống.

Bước 5: Sau khi cách ly van ra khỏi đường ống tiến hành hàn cố định hoàn toàn hai phần đầu nối mặt bích với van cổng Trung Quốc vào đường ống, chú ý hàn thật cẩn thận tránh hiện tượng co ngót hoặc nứt mốt hàn.

Bước 6: Khi mối hàn đã nguội hoàn toàn đưa van vào đến lắp đặt chính thức, trong quá trình lắp các bu lông – đai ốc phải được siết đều tay và chặt.

Bước 7: Kiểm tra lại các thao tác đóng mở van, đánh giá độ trơn chu và ổn định.

Bước 8: Kiểm tra kỹ lại các bu lông – đai ốc một lần nữa xem đã siết đủ chặt và đều chưa. Nếu được cho lưu chất vào vận hành thử để có đánh giá chính xác nhất trước khi đưa vào sử dụng.

Trên đây là những bước thao tác trong lắp đặt van cổng, mong rằng một phần nào đó giúp ích được cho khách hàng. xin cảm ơn!
