Van bi điều khiển điện

Cập nhật lần cuối ngày 25/11/2024 lúc 11:22 sáng

Nếu bạn đang có nhu cầu tìm mua sản phẩm van bi điều khiển điện, nhưng đang còn phân vân về tính năng công dụng, phân vân trong việc lựa chọn nhà cung cấp. Thì bài viết này là dành cho bạn.

Hy vọng qua bài viết bạn sẽ hiểu rõ hơn về sản phẩm van bi điều khiển điện, từ đó lựa chọn được những sản phẩm ưng ý.

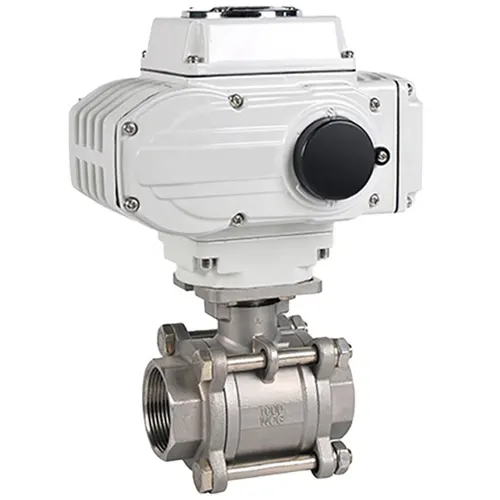

Giới thiệu sản phẩm van bi điều khiển điện

Sản phẩm van bi điều khiển điện, được chúng tôi nhập khẩu từ nhiều quốc gia khác nhau với đầy đủ chủng loại kích thước, nguồn gốc xuất xứ rõ ràng, đầy đủ giấy tờ kiểm định chất lượng sản phẩm.

Chúng tôi có thể cung cấp đến bạn những sản phẩm mà bạn đang tìm kiếm.

Van bi điều khiển điện là gì?

Van bi điều khiển điện là loại van thực hiện việc đóng mở, dòng chảy lưu chất trong hệ thống đường ống, thông qua việc điều chỉnh góc xoay của bi van so với chiều dòng chảy, thông qua một bộ điều khiển sử dụng dòng điện có thể là điện một chiều hoặc điện xoay chiều, tùy thuộc vào loại van.

Sản phẩm van bi điện là một phiên bản nâng cấp của dòng van điều khiển bằng điện, nên được kế thừa tất cả những ưu điểm của dòng van bi cổ điển, đồng thời khắc phục những hạn chế còn tồn tại.

Sự cải tiến này đã đáp ứng tốt nhu cầu của khách hàng hiện nay, khi mà tất cả các hệ thống đều yêu cầu khả năng làm việc tự động ở một mức nhất định, thậm chí có nhiều hệ thống đã chuyển qua tự động hoàn toàn, thông qua việc tiếp nhận tín hiệu điều khiển từ các thiết bị cảm biến.

Thương hiệu

Vật liệu

Loại khác

Thông số kỹ thuật của van bi điều khiển điện

• Tên sản phẩm: Van bi điều khiển điện
• Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Nhật Bản,…
• Thương hiệu: Kitz, Belimo, Unid,…
• Kích thước: DN15 – DN300
• Nhiệt độ làm việc: -20 độ C ~ 180 độ C
• Áp suất làm việc: 10bar, 20bar, 60bar,…
• Dòng điện điều khiển: AC 220V, AC 110V, AC 380V, DC 24V
• Chất liệu: Nhựa, gang, thép, inox,…
• Chế độ làm việc: ON/OFF, tuyến tính.
• Kiển lắp: Lắp ren, lắp bích
• Lưu chất công tác: Chất lỏng, chất khí
• Tình trạng sản phẩm: hàng mới 100%
• Bảo hành: 18 tháng

Cấu tạo van bi điều khiển điện

Van bi điều khiển điện là một sản phẩm hoạt động dựa trên sự kết hợp giữa chuyển động cơ và chuyển động điện, nên sản phẩm này có cấu tạo khá phức tạp. Sau đây hãy cùng mình đi tìm hiểu về cấu tạo của loại van này:

1 – Động cơ điện: Là bộ phận tiếp nhận dòng điện điều khiển, tạo ra nguồn động lực để điều khiển van, chuyển động quay do động cơ tạo ra được truyền đi thông hệ thống bánh răng.

2 – Trục liên kết con trỏ chỉ thị: Là một phần của cơ cấu hiển thị, chi tiết này truyền chuyển động đến con trỏ, để biểu thị trạng thái đóng hoặc mở của van. Đồng thời trên thân trục còn chứa cơ cấu cam để thực hiện ngắt điện, khi van quay đến đúng góc mở cần mở.

3 – Con trỏ chỉ thị: Chi tiết có tác dụng chỉ thị góc mở của van, thông qua nó người dùng có thể phát hiện van đang ở vị trí đóng hay mở.

4,6 – Vỏ hộp: Bộ phận có nhiệm vụ bảo vệ che chắn, các chi tiết bên trong khỏi tác động của thời tiết và các ngoại lực va đập. Tùy theo nhà sản xuất mà bộ phận này có thể được chế tạo từ nhựa hoặc nhôm được sơn phủ bên ngoài.

5 – Đuôi cố định cáp: Chi tiết bảo vệ cáp điện nhằm nâng cao tuổi thọ của dây điện, vì đây là nơi mà dây cấp điện thường hay bị đứt, đồng thời chi tiết này còn có nhiệm vụ làm kín hộp điều khiển, ngăn ngừa nước và bụi lọt vào bên trong. Vật liệu chế tạo nhựa EFDM.

7 – Trục van: Loại trục được sử dụng cho van bi điều khiển điện, được chế tạo từ thép không gỉ, có nhiệm vụ tiếp nhận chuyển động quay từ bộ truyền động bánh răng, sau đó truyền xuống bi van. Thông qua khớp nối số (12).

8 – Bi van: Giống với trục van, chi tiết này cũng được chế tạo từ thép không gỉ, được khoét một lỗ xuyên qua tâm bi. Thông qua việc điều khiển góc xoay của bi, ta có thể điều khiển việc đóng mở của van, hoặc điều điều tiết lưu lượng của dòng chảy.

9 – Thân van: Như những sản phẩm van bi thông thường, thân của van bi điều khiển điện, cũng có thể được chế tạo từ nhiều loại vật liệu khác nhau, tùy thuộc vào chủng loại van với những loại thân van phổ biến là thân van inox, thân van đồng thau, thân van thép,…

10 – Gioăng van: Gioăng có thể được chế tạo từ teflon, hoặc là kim loại đối với những sản phẩm đặc biệt được thiết kế làm việc ở nhiệt độ cao.

11 – Bu lông: Chi tiết giúp cố định các bộ phận của phần thân van lại với nhau.

12 – khớp nối sử dụng đai: Tùy theo từng sản phẩm, mà có thể thay thế chi tiết này thành bộ khớp nối khác . Điểm mấu chốt là nó phải chịu được momen xoắn, truyền từ bộ phận điều khiển xuống thân van.

13 – Bánh răng: Thực ra đây là một tổ hợp bánh răng thì đúng hơn, chúng được ráp lại với nhau nhằm mục đích tạo thành hộp giảm tốc, để chuyển động quay từ động cơ điện truyền đến trục chậm lại, đồng thời cũng tăng được momen xoắn.

Ngoài những chi tiết, bộ phận được liệt kê ở trên, van bi điều khiển điện còn được cấu tạo từ một số chi tiết quan trọng nữa, đó là phần mạch điện, dây dẫn điện và một số cơ cấu cảm biến vị trí chuyển động.

Để thu thập thông tin truyền về bộ phận phân tích của mạnh điện, từ đó có sự điều khiển dòng điện cho phù hợp.

Nguyên lý hoạt động của van bi điều khiển điện

Về cơ bản việc đóng ngắt của van chủ yếu phụ thuộc, vào việc làm sao để điều khiển được chiều quay của bi van. Với những sản phẩm van bi truyền thống việc này đơn giản và dễ dàng hơn, khi sử dụng cơ cấu tay gạt nối với bi thông qua trục van, nên khi ta gạt bộ phận tay gạt bi van cũng sẽ xoay theo.

Nhưng đối với van bi điều khiển điện, việc điều khiển được góc quay của van bi lại cần đến nhiều chi tiết có kết cấu phức tạp và phải trải qua nhiều giai đoạn.

Giai đoạn đầu tiên là cấp điện vào van, hay nói chính xác hơn là cấp điện vào động cơ điện, để tạo ra chuyển động quay của trục động cơ.

Giai đoạn tiếp theo là giai đoạn truyền chuyển động, khi mà chuyển động quay từ động cơ điện được đưa đến trục van, thông qua hệ thống các bánh răng ăn khớp (hay còn gọi hộp giảm tốc), sau khi qua hệ thống các bánh răng, lúc này tốc độ quay đầu ra được giảm đi đáng kể, cùng với đó là momen xoắn được tăng lên.

Giai đoạn cuối là bi van nhận chuyển động quay của trục van, từ đó thực hiện việc đóng hoặc mở của van.

Trên trục van được lắp thêm một cơ cấu giống như cơ cấu cam, khi van đạt đến góc mở tối đa hoặc đóng hoàn toàn, cơ cấu này sẽ tác động đến công tắc hành trình để cắt nguồn điện cấp cho động cơ điện.

Để chuyển van từ chế độ mở sang đóng hoặc ngược lại, ta thực hiện bật tắt công tắc đảo chiều. Và toàn bộ quá trình trên sẽ được lặp lại.



Ưu nhược điểm của sản phẩm van bi điều khiển điện

Sản phẩm van bi điều khiển điện là một sản phẩm được cải tiến từ dòng van bi truyền thống, bằng cách ứng dụng sự phát triển của ngành kỹ thuật điện và cơ điện tử, vào trong bộ phận điều khiển của van, vậy nên van có rất nhiều ưu điểm, dù vậy sản phẩm tồn tại một vài nhược điểm nhỏ, mà mình nghĩ khách hàng nên nắm rõ để cân nhắc hoặc đưa ra phương pháp khắc phục.

Dòng sản phẩm van bi điều khiển điện, sẽ có những ưu điểm và nhược điểm sau.

Ưu điểm

Van bi điều khiển điện được nhập khẩu từ nhiều quốc gia, nên rất đa dạng về chủng loại sản phẩm đáp ứng tốt nhu cầu của khách hàng, ta có thể kể đến một van quốc gia như (Nhật Bản, Hàn Quốc, Đài Loan, Trung Quốc,…).

Van phù có thể sử dụng điện một chiều (DC) hoặc dòng điện xoay chiều (AC) với nhiều mức điện áp khác nhau như 24V, 220V, 380V,… Đây là những mức điện áp phổ biến được sử dụng ở nhiều hệ thống nhà máy, cơ sở sản xuất.

Không giống với dòng van bi điều bằng khí nén van bi điều khiển điện có khả năng ứng dụng cao hơn, khi mà mạng lưới điện bây giờ đã có độ phủ gần như tất cả những nơi mà có mặt của con người.

Việc điều khiển bằng điện giúp người dùng tiết kiệm được thời gian, công sức vận hành van. Ta có thể vận hành van từ xa. Ngoài ra van có thể hoạt động một cách độc lập, nếu được lắp thêm các thiết bị cảm biến, để lấy tín hiệu điều khiển dòng điện từ đó cấp cho van.

Bộ điều khiển sử dụng điện của van được chế tạo theo tiêu chuẩn IP68, đảm bảo khả năng kháng nước, kháng bụi tốt.

Vì phần thân của van bi điều khiển điện, vẫn được thiết kế giống với các sản phẩm van bi thông thường, nên vẫn mang trong mình ưu điểm như không làm giảm lưu lượng của dòng chảy sau khi qua van, độ sụt áp áp sau van của dòng chảy thấp.

Với thiết kế riêng biệt giữa bộ phận điều khiển và bộ phận thân van, giúp cho quá trình bảo dưỡng, sửa chữa thay thế van dễ dàng hơn.

Hiện nay có rất nhiều loại bộ điều khiển điện khác nhau trên thị trường, bạn chỉ cần lựa chọn bộ điều khiển phù hợp với dòng điện đang sử dụng, đồng thời tạo ra momen xoắn đủ lớn để vận hành van, là có thể thay thế bộ điều khiển điện cũ nếu chẳng may bị hỏng hóc, mà không nhất thiết phải tìm mua cho bằng được loại hộp điện đã từng sử dụng.

Nhược điểm

Van bi điều khiển điện có giá thành khá cao, nếu ta so sánh với các loại van bi khác cùng kích thước, cụ thể là cao hơn van bi điều khiển khí nén, và tất nhiên là cao hơn sản phẩm van bi truyền thống.

Van có trọng lượng khá lớn nếu so sánh với van bướm, và van dao điều khiển điện có cùng đường kính.

Mặc dù có giá thành cao hơn van bi điều khiển khí nén, nhưng độ bền của van lại không cao bằng, điều này do tuổi thọ của các linh kiện điện tử thấp hơn so với các chi tiết bên trong bộ điều khiển sử dụng khí nén hoàn toàn là cơ khí.

Phân loại van bi điều khiển điện

Với mục đích hỗ trợ khách hàng có thể lựa chọn được những sản phẩm phù hợp với nhu cầu sử dụng, đồng thời giới thiệu những sản phẩm chúng tôi đang cung cấp đến với người dùng. Các sản phẩm van bi điều khiển khí nén được sẽ được phân loại theo những tiêu chí sau.

Phân loại theo số cửa van

Với đặc điểm của các dòng van bi là có thể lắp đặt ở vị trí giao nhau giữa các đường ống van bi điều khiển điện được thiết kế với những mẫu van có hai cửa, ba cửa, thậm chí là có đến bốn cửa.

Kiểu van bi điều khiển điện hai cửa, được sử dụng lắp trên vị trí kết nối giữa hai đoạn ống nối thẳng đồng tâm với nhau. Đây là loại van được sử dụng phổ biến nhất trong ba loại nêu trên, bởi giá rẻ hơn và phù hợp lắp đặt ở nhiều vị trí.

Kiểu ba cửa được lắp đặt ở vị trí đấu nối giữa hai đường ống vuông góc, nhưng không cắt nhau. Loại này ít phổ biến hơn loại hai cửa, bởi thiết kế khá đặc biệt và yêu cầu vị trí lắp đặt có đến ba đường ống nối với nhau.

Và cuối cùng kiểu 4 cửa lắp đặt ở vị trí cắt nhau vuông góc giữa các đường ống. Đây là loại van ít phổ biến nhất trong ba loại, bởi độ phức tạp trong lắp đặt sử dụng thiết kế đi cùng với đó là giá thành cao nhất trong các loại này.

Phân loại theo vật liệu chế tạo thân van

Tùy thuộc vào tính chất hóa học, tính chất vật lý của môi trường cũng như lưu chất làm việc mà người dùng cần phải lựa chọn những loại van có khả năng chống lại sự ăn mòn, phá hủy từ lưu chất, những loại van được phân loại theo vật liệu chế tạo van phổ biến là: Van bi điều khiển điện thân inox, van bi điều khiển điện thân nhựa, van bi điều khiển điện thân thép,…

Phân loại theo kích thước van

Việc phân loại theo kích thước là không thể thiếu đối với những sản phẩm trong ngành van, vì kích thước của van, được sản xuất dựa trên kích thước của các loại đường ống, vậy lên không thể nào dùng van to lắp cho đường ống nhỏ hoặc ngược lại. Chúng tôi hiện có cung cấp các sản phẩm van bi điều khiển có dải kích thước từ DN15 đến DN300 và một số kích thước đặc biệt khác.

Phân loại theo kiểu lắp

Nhằm mục đích đáp ứng tốt hơn nữa yêu cầu đến từ khách hàng, các sản phẩm van bi điều khiển điện được thiết kế với ba kiểu lắp khác nhau là: Van bi điều khiển điện lắp bích, van bi điều khiển điện lắp ren, van bi điều khiển điện lắp clamp.

Mỗi kiểu lắp lại có những thuận lợi và khó khăn riêng trong việc lắp đặt, cũng như sử dụng tùy vào từng hệ thống mà việc lựa chọn kiểu lắp cho van là không thể thay thế.

Lấy ví dụ như những sản phẩm van bi điều khiển điện vi sinh. Mối ghép được sử dụng trên loại van này là khớp nối nhanh clamp bởi yêu cầu, van cần được tháo ra để vệ sinh định kỳ nên nếu dùng mối ghép ren hay lắp bích, sẽ tốn khá nhiều thời gian để tháo ra và lắp vào, công thêm việc áp suất bên trong các đường ống sử dụng van vi sinh, không quá lớn nên việc sử dụng mối nối clamp là lựa chọn tối ưu nhất.

Phân loại theo chế độ làm việc

Là một trong những tính tăng được khách hàng rất quan tâm là chế độ làm việc của van. Khi phân loại theo chế độ làm việc của van ta có hai loại đó là: Van bi điều khiển khiển điện hoạt động ON/OFF và van bi điều khiển điện hoạt động tuyến tính.

Với kiểu van ON/OFF hay còn gọi là kiểu đóng mở, đây là loại van được sử dụng chủ yếu với thao tác đóng và mở hoàn toàn. Bởi lý do, thứ nhất giá rẻ hơn so với kiểu tuyến tính và thứ hai không nên dùng van bi để điều tiết lưu lượng vậy nên, van bi điều khiển điện kiểu ON/OFF được sử dụng phổ biến hơn.

Với kiểu van tuyến tính van có khả năng điều chỉnh góc quay của bi van và giữ ở một vị trí nhất định, hay có cách khác ngoài tính năng đóng mở van còn có tính năng điều tiết lưu lượng.

Trên đây là một số kiểu phân loại van bi điều khiển điện phổ biến, mà mình thường sử dụng khi tư vấn sản phẩm cho khách hàng, ngoài ra còn một số cách phân loại khác như phân loại theo thương hiệu, phân loại theo nguồn gốc xuất xứ, phân loại theo dòng điện điều khiển,… Nếu bạn đang quan tâm đến các sản phẩm van bi điều khiển khí nén, hãy liên hệ với mình để được tư vấn cụ thể hơn.

Ứng dụng của van bi điều khiển điện

Van bi là một trong những dòng van cổ điển, được sử dụng rất lâu về trước. Kế thừa và phát triển dòng van bi truyền thông, van bi điều khiển điện được sử dụng ngày càng phổ biến hơn, trong nhiều năm trở lại đây thuộc nhiều lĩnh vực khác nhau có thể kể đến như là:

• Ngành sản xuất đồ uống, nước giải khát, sản xuất dược phẩm.
• Sử dụng trong các nhà máy cấp, thoát nước thành phố và khu dân cư.
• Ứng dụng trong các hệ thống thủy lợi, trạm bơm.
• Ứng dụng trên các hệ thống đường ống khí nén, hơi áp suất cao.
• Ứng dụng trên các phương tiện giao thông đường thủy như tàu, thuyền.
• Ứng dụng trong các hệ thống hồ nuôi trồng thủy sản.

Với việc sử dụng điện để điều khiển hoạt động của van, các sản phẩm van bi điều khiển điện sẽ còn được sử dụng nhiều hơn nữa trong tương lai, trước bối cảnh hướng đến tự động hóa trong mọi ngành nghề như hiện nay.
